3dmax角度捕捉应该怎么用呢?当我们想在3dmax中复制旋转一件物体的时候。角度捕捉可以帮我们控制好旋转的角度。这在制作有规律的对称物体时非常方便。本期。就让云渲染农场用实例。来为您讲解利用3dmax角度捕捉旋转制作钟表模型的详细步骤吧!

怎样利用3dmax角度捕捉旋转制作钟表模型

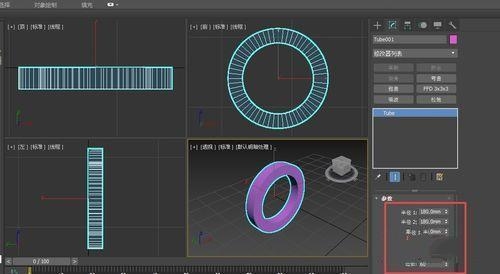

步骤一。首先打开3dmax。在创建基本体中选择管状体。设置半径1为150mm。半径2为120mm。高度为50mm。分段数均为1。边数为60。

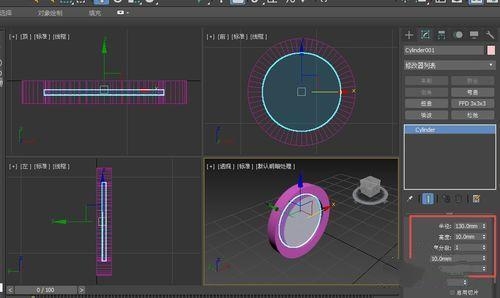

步骤二。然后再创建一个圆柱体。半径为130。高度为10mm。并用对齐工具使圆柱体和管状体中心对齐。

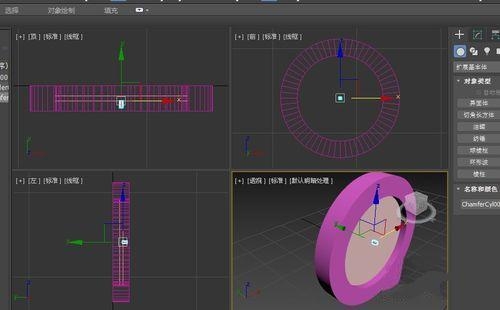

步骤三。勾选自动栅格。在表盘即圆柱体中创建一个切角圆柱体。半径为3mm。高度为12mm。圆角为1mm。边数设置为30。并使用对齐工具使之与表盘中心对齐。

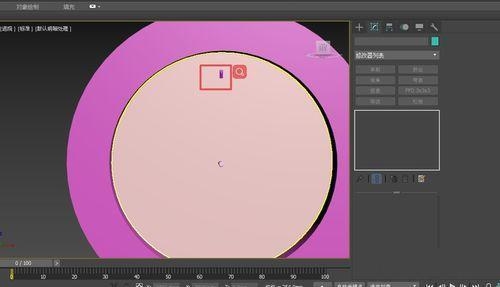

步骤四。同样勾选自动栅格。先任意创建一个四棱锥。宽度为4mm。深度为10mm。高度为2mm。然后将四棱锥与切角圆柱体中心对齐。并向y轴移动。

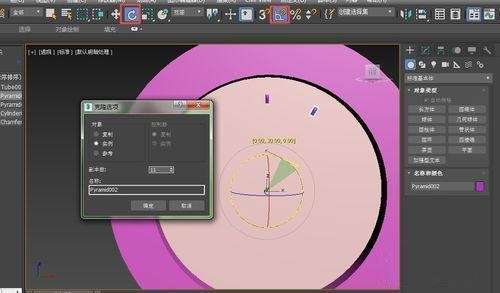

步骤五。选择四棱锥。并打开快速对齐工具。使其轴线与表盘中心对齐。再打开旋转工具。打开角度捕捉。设置角度捕捉为30。按shift的同时旋转复制实例11个。这样我们就利用角度捕捉。快速控制了复制物体的角度在一定的间隔。

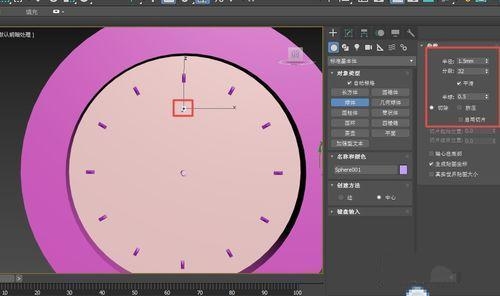

步骤六。接着在勾选自动栅格的前提下在表盘中绘制一个球体。设置半径为1.5mm。半球为0.5。

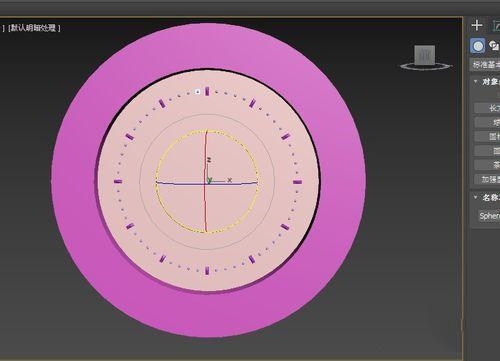

步骤七。然后用同样的角度捕捉的方式对其进行旋转复制。这样秒就分好了。

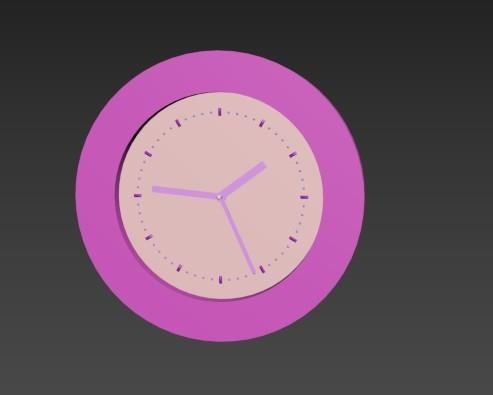

步骤八。在根据一定的尺寸用长方体分别绘制时针。分针和秒针。这样一个利用3dmax角度捕捉复制建模的钟表就构建好了。

以上就是在利用3dmax角度捕捉旋转制作钟表模型的全步骤了。大家有学习到吗?除了钟表之外。角度捕捉还可以用在双螺旋结构等有一定旋转角度的重复对称模型之中。具体我们下期再继续讲解哦!
