掌握技巧轻松解决CAD填充图案无法裁剪的问题！(掌握技巧轻松解决cad填充图案无法裁剪的问题)优质

扫码添加渲大师小管家，免费领取渲染插件、素材、模型、教程合集大礼包！

很多小伙伴在CAD绘图时都会遇到填充图案修剪不了的问题。你知道cad填充图案怎么修剪吗？只要掌握技巧轻松解决CAD填充图案无法裁剪的问题。快和小编一起来看看cad如何裁剪填充图案吧。掌握技巧轻松解决CAD填充图案无法裁剪的问题

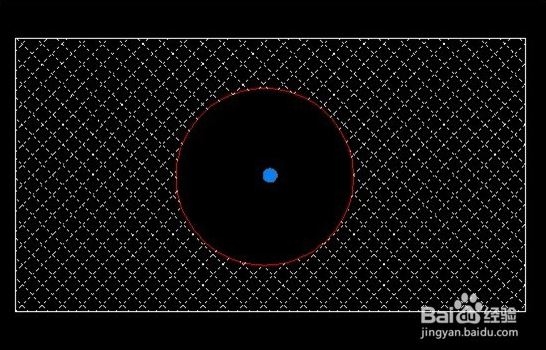

步骤一。cad如何裁剪填充图案？我们再CAD界面绘制一个矩形并填充图案。在填充区域内绘制一个圆。

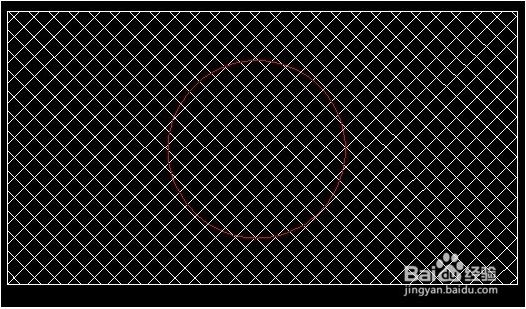

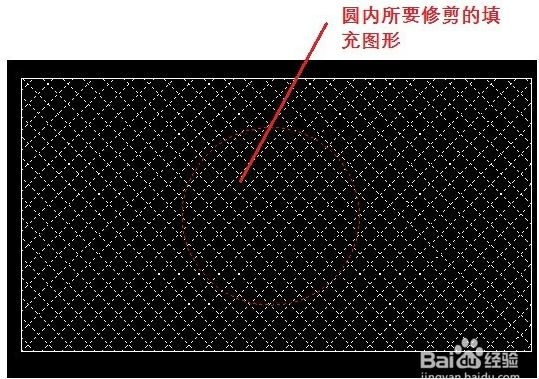

步骤二。我们尝试将圆内的填充图形删除。菜单选型【修改】─【修剪】。或者在命令栏输入【TRIM】命令。单击鼠标右键或按【Enter】键。鼠标左键点击圆形内需要修剪的图形。发现cad如何裁剪填充图案。

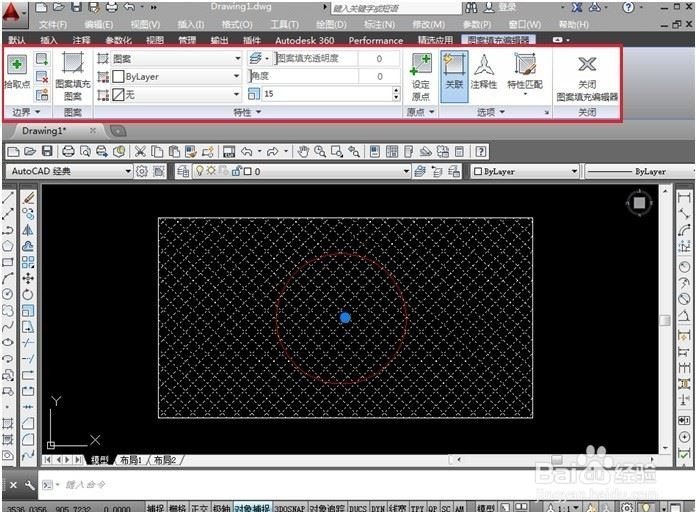

步骤三。下面为大家示范解决CAD填充图案无法裁剪的问题。单击填充图块。打开【图案填充编辑器】

步骤四。我们再CAD软件中单击【图案填充编辑器】的【选项】。单击【孤岛检测】。弹出【普通孤岛检测】。【外部孤岛检测】。【忽略孤岛检测】三个选项。选择【普通孤岛检测】。鼠标左键单击【普通孤岛检测】进行设置裁剪填充图案。

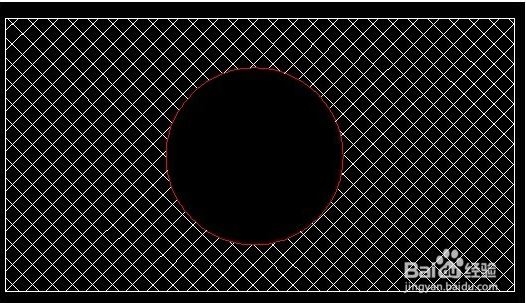

步骤五。选择完后圆形内部的填充图案就被修剪了。按下【Enter】键或单价鼠标右键确认。解决CAD填充图案无法裁剪。最终的显示效果如下图所示。

以上就是cad如何裁剪填充图案的方法。掌握技巧轻松解决CAD填充图案无法裁剪的问题。希望本文的方法分享能给小伙伴们带来帮助。上节小编和大家分享过CAD修剪多余线段的方法。有需要的小伙伴们可以点击查看哦。
