Revit风水电管线过滤器的设置教程

【自学Revit上云渲染农场。零基础入门到全面精通：Revit风水电管线过滤器的设置教程(revit管道过滤器)】

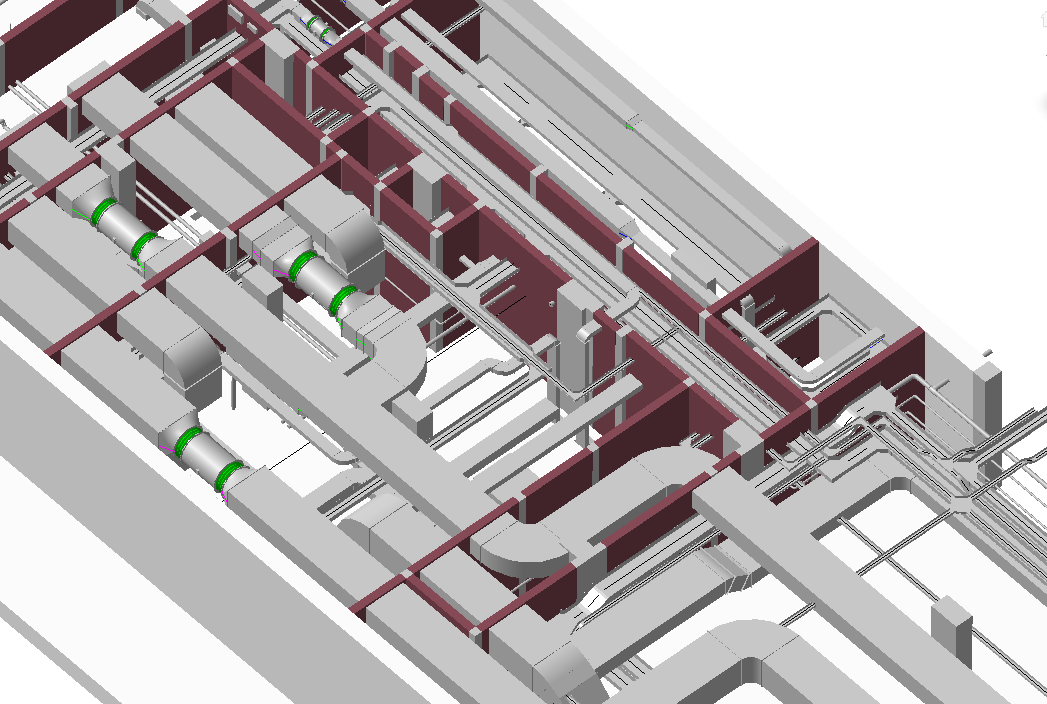

在REVIT建模界面中。无论是二维平面视图还是三维视图。我们建立风管。水管。桥架等管线。一般画出来都默认为一种灰色管线。渐渐随着管线一根根的逐渐画下去。灰色的管子就越来越多。到后来。各个专业的管子都是同一种灰色堆积在屏幕上难以区分了（如下图）。

为了避免这种不方便观察的情况。REVIT里面有一个“过滤器”功能。它的主要作用是1。对各种分了专业的管线进行隐藏或显示；2。更重要的就是在不同管线表面以各种颜色来显示。以示区别。

接下来简述下方法。

一。风管。水管

1。在风管建模之初。就需要对风管进行系统类型的划分和选择。如某根风管是属于大系统的。某根又是小系统风管。还要从风专业设计图纸中找到详细的风机编号来命名这一根风管。如下图选中的风管就是大系统排烟风管A1。在风管系统（水管则为管道系统）中命名为“大系统-PY-A1”。风管建模时。系统类型也要选择相应名字。其余所有类型风管和水管同理。

2。三维视图界面下。输入VV进入“可见性/图形替换”中的过滤器界面。点击“编辑/新建”。在左边过滤器中新建“大系统-PY”。类别中勾选风管到风道末端的全部选项（除风管系统不勾）。过滤器条件中选择“系统类型-包含-大系统-PY”。点击确定。在过滤器中添加“大系统-PY”项。填充图案-颜色：按照模型交付标准选择“128-51-51。实体填充”。

二。桥架

1。与上面的风管和水管不同。桥架的建模是初始时候在桥架的类型属性里面复制一个新的桥架。并重命名。比如FAS。

2。三维视图界面下。输入VV进入“可见性/图形替换”中的过滤器界面。点击“编辑/新建”。在左边过滤器中新建“FAS”。类别中勾选“电缆桥架和电缆桥架配件”。过滤器条件中选择“类型名称-等于-FAS”。点击确定。在过滤器中添加“FAS”项。填充图案-颜色：按照模型交付标准选择“000-102-155。实体填充”。

在对风水电管线进行过滤器添加及规范后。所有管线都有了对应专业的颜色。模型里的管线也不再是一片灰色了。

以上就是“Revit风水电管线过滤器的设置教程”了。revit这个软件比较复杂。一定要多加练习。才能更好掌握哦。若有其他revit问题可点击右上角的我要提问到问答里进行提问。后续为您解答。
