CAD中如何检查断线头?CAD检查断线头的两种方法(cad怎么检查断线)优质

CAD中如何检查断线头?在我们导入他人绘制好的CAD图纸的时候。如果图纸之中有断线头。往往会影响我们后续的工作。本期。云渲染农场就为您整理了CAD检查断线头的两种方法。快来看看吧!

CAD中如何检查断线头?

CAD检查断线头的方法一:

CAD中如何检查断线头?CAD检查断线头的两种方法(cad怎么检查断线)

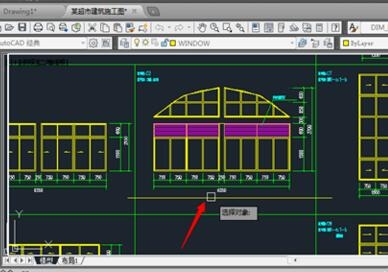

利用多段线编辑命令“PE”将断开的线段连接起来的话。直线必须是相连的。那样的话才能然把多条线合并成一条多段线。我们可以对导入的CAD图纸使用这个命令。如果无法使用。则表明当前图块区域检查出了CAD断线头。

CAD检查断线头的方法二:

CAD中如何检查断线头?CAD检查断线头的两种方法(cad怎么检查断线)

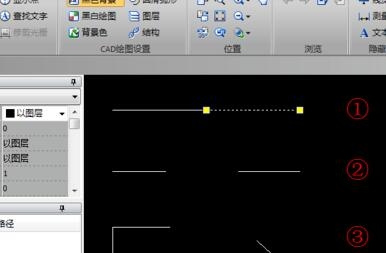

打开CAD图纸之后。选中该线条。打开特性框。在几何图形中找到当前顶点。将其数字调整为1。在这个时候CAD图形中会出现叉状标识位置。该处即为断点处。我们可以寻找叉状标识来快速检查CAD中断线头的位置所在。

更多>>CAD如何把表格复制进去的操作步骤详解

以上就是云渲染农场为您带来的CAD检查断线头的两种方法了。希望本期的分享给大家带来了有意义的帮助。如果您需要更多CAD使用教程的话。欢迎收藏云渲染农场网站哦!
