Revit绘制机房的静电地板玻璃面板的方法教程

【自学Revit上云渲染农场。零基础入门到全面精通： Revit绘制机房的静电地板玻璃面板的方法教程】

1。先建立静电地板。把玻璃地板的位置空置出来。之后再建单块玻璃地板的常规模型族。把它一块块的镶嵌进先前的空位置。把高度调整好即可。这是一个通用的万能方法。一般建模工作中。通过外形族的制作几乎可以解决一切物体的建模问题。而在有其他解决之道情况下画族就只是一个备用选项。因为单纯建立一个外形族的方法不灵活。

2。在幕墙嵌板中用嵌板工具画。

之前在前文《谈一谈建立地面铺装瓷砖模型的做法》中讲到了项目中铺地砖用的就涉及到幕墙嵌板的概念。一般类似网格状的形体都可以用幕墙嵌板建立。（比如玻璃幕墙）。只需要把网格中的“嵌板”先建好。确定好范围内有几横几纵。就好办了。前文所讲的铺地砖。就是确定好地砖长宽尺寸。建好地砖的族。将其当作嵌板放置进大面积的地砖中。

同样道理。在玻璃地板问题中。也是把机房内静电地板先画好。用玻璃嵌板来替换某几个静电地板。

下面介绍下玻璃地板的大致建模画法。（下面的介绍做法可能初学者看的一头雾水。感觉很绕。而这正是幕墙嵌板不同于其他工具的复杂困难的地方。可以结合配图。多试验几次）

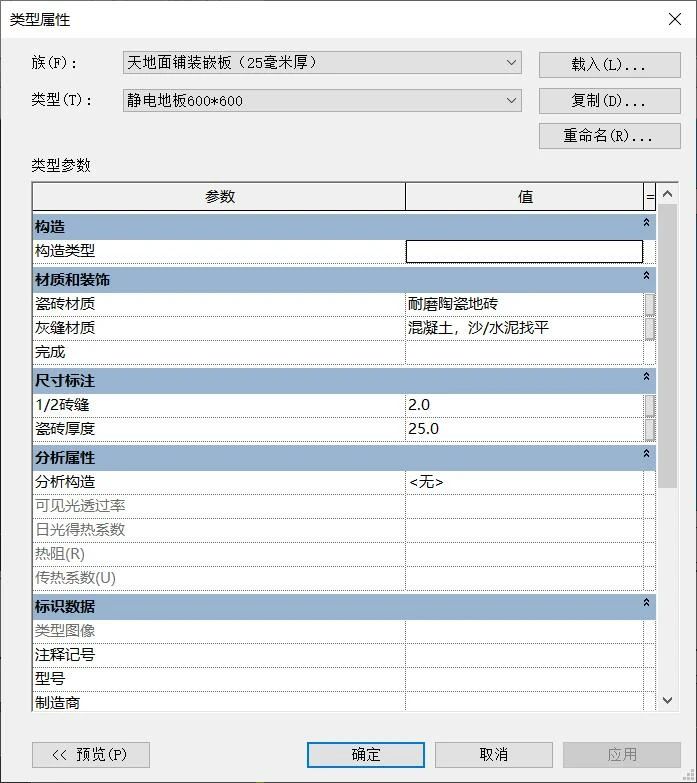

1。把天地面铺装嵌板中复制一项改名为“静电地板600*600”。进入属性。改“1/2砖缝”为2毫米。瓷砖厚度为25毫米。（这一步就是在做静电地板嵌板）。

2。把天地面铺装嵌板中再次复制一项改名为“玻璃地板”。进入属性。改“1/2砖缝”为20毫米（意思是每块玻璃的白边）。瓷砖厚度为25毫米（玻璃厚度）。并且材质中。“瓷砖材质”调为玻璃。“灰缝材质”调成白色塑料。（这一步就是在做玻璃地板嵌板）。

3。在项目浏览器的“玻璃斜窗”下面复制一个子项。改名为：静电地板600*600。在其类型属性中把“网格1。网格2”的间距改为600。“幕墙嵌板”选项中选择“静电地板600*600”。

4。前面都是设置。现在开始画静电地板。在机房平面视图中。用迹线屋顶工具描出地板边界（墙壁内侧线）。把屋顶属性替换成“静电地板600*600”。并在高度上把地板调到正确高度。

5。开始把其中几块替换成需要的玻璃地板。鼠标移动到所需位置配合TAB键。让那一块高亮显示。选中。解除锁定。到其属性中点击下拉菜单选择“玻璃地板”。就变成透明的玻璃了。根据需要看究竟替换几块。这里我们换四块。然后放一个走线架在玻璃下方。看看是不是很像？

以上就是“ Revit绘制机房的静电地板玻璃面板的方法教程”了。revit这个软件比较复杂。一定要多加练习。才能更好掌握哦。若有其他revit问题可点击右上角的我要提问到 问答里进行提问。后续为您解答。
