Revit用公制幕墙嵌板填充图案制作异形幕墙嵌板的操作方法

【自学Revit上云渲染农场。创建建筑模型一站式学习： https://www.yutu.cn/search/course.html?t=9&k=revit】

建模过程中。或多或少会遇见一些异形建筑幕墙。而幕墙嵌板要随着幕墙形状变化而变化。所以可以选择基于公制幕墙嵌板填充图案的族制作幕墙嵌板。

基于公制幕墙嵌板填充图案

1.确定点图元设置

★ 打开REVIT点击 新建 族 选择 基于公制幕墙嵌板填充图案

★ 选择好所需要的填充图案网络

★ 点击参照 选着 点图元 选着自适应点上放置点图元（一定要在自适应点平面上放置才可跟随自适应点一起移动）

2．设置好所需要的偏移量。绘制所需形状给予尺寸标注参数。(绘制参照线。捕抓住参照点或者自适应点）

3.添加钢结构材质和表面材质。

1：鼠标移动到钢结构图形边按Tab键选着图形

2：点击关联族参数添加参数。

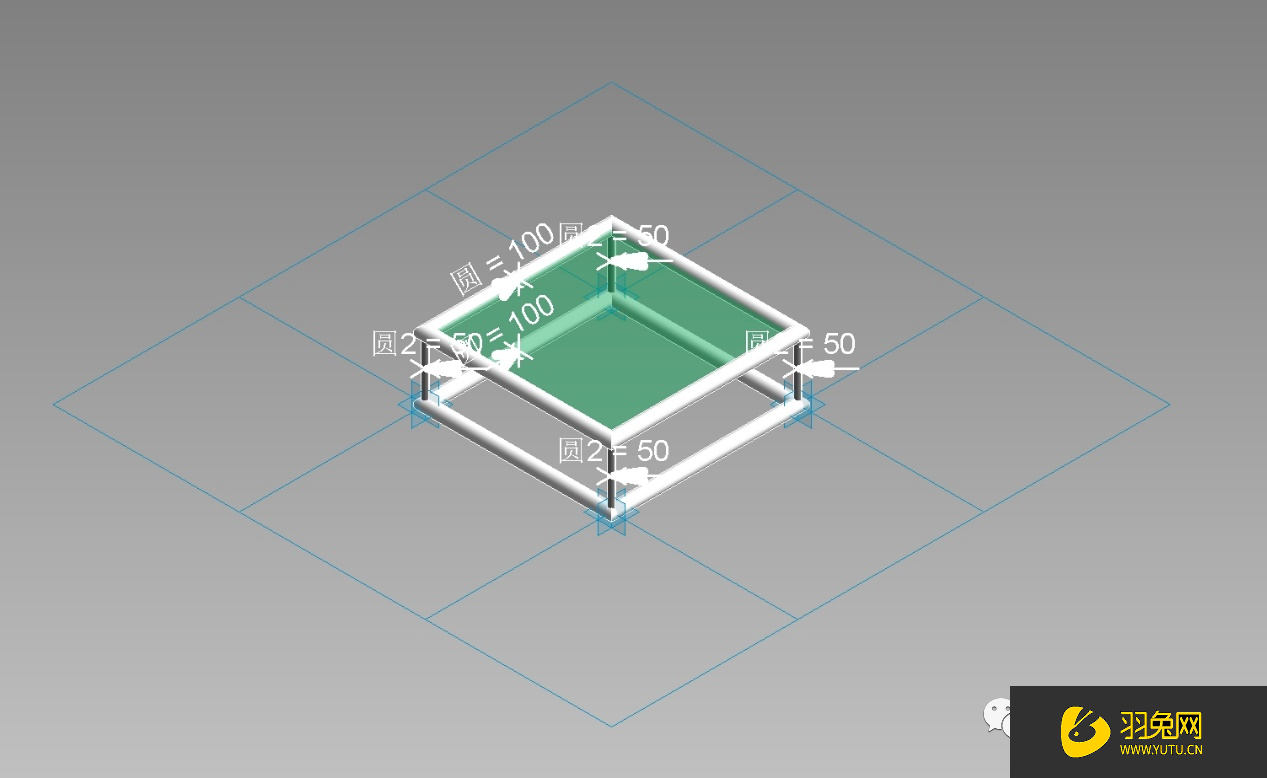

4。根据以上教程。形成嵌板模型

5。然后导入异形体量文件。完成异性幕墙嵌板

完成效果如上图

以上就是“Revit用公制幕墙嵌板填充图案制作异形幕墙嵌板的操作方法”了。revit使用比较难。大家要多练习哦。若有其他revit问题可点击右上角的我要提问到 问答里进行提问。后续为您解答。
