maya怎么导出step(maya怎么导出stl格式)优质

3d软件很多,导出来的3d文件格式也很多,但是如果用于3d打印的话,一般打印机都只认stl格式。所以,软件如何转成/导出成stl格式变得至关重要!今天,小编就来给大家整理出了目前市面上常见的21种3d软件转成stl格式的方法,建议收藏!

一、Maya

软件名称:Maya

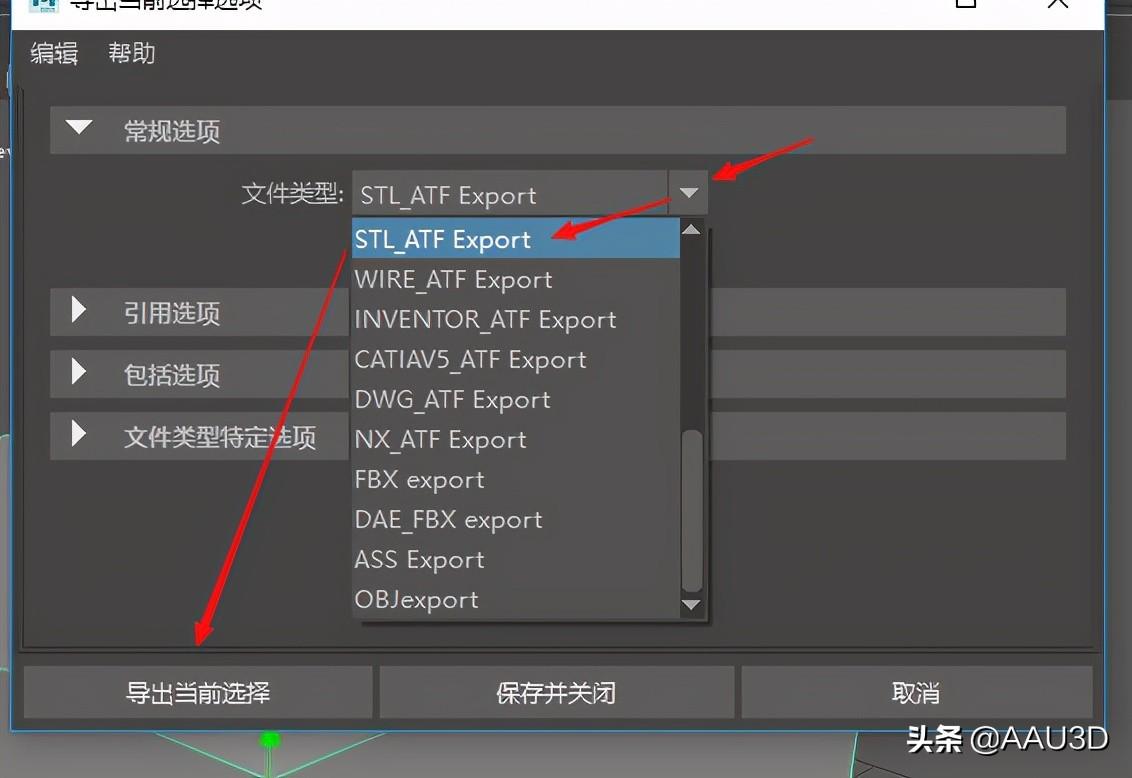

maya导出stl文件流程:

①选中要导出的模型->②点击File(文件)->③导出全部/导出当前选项->④文件类型:STLExport->⑤点击‘OK’

maya怎么导出step(maya怎么导出stl格式)

二、3DMax

软件名称:3DMax

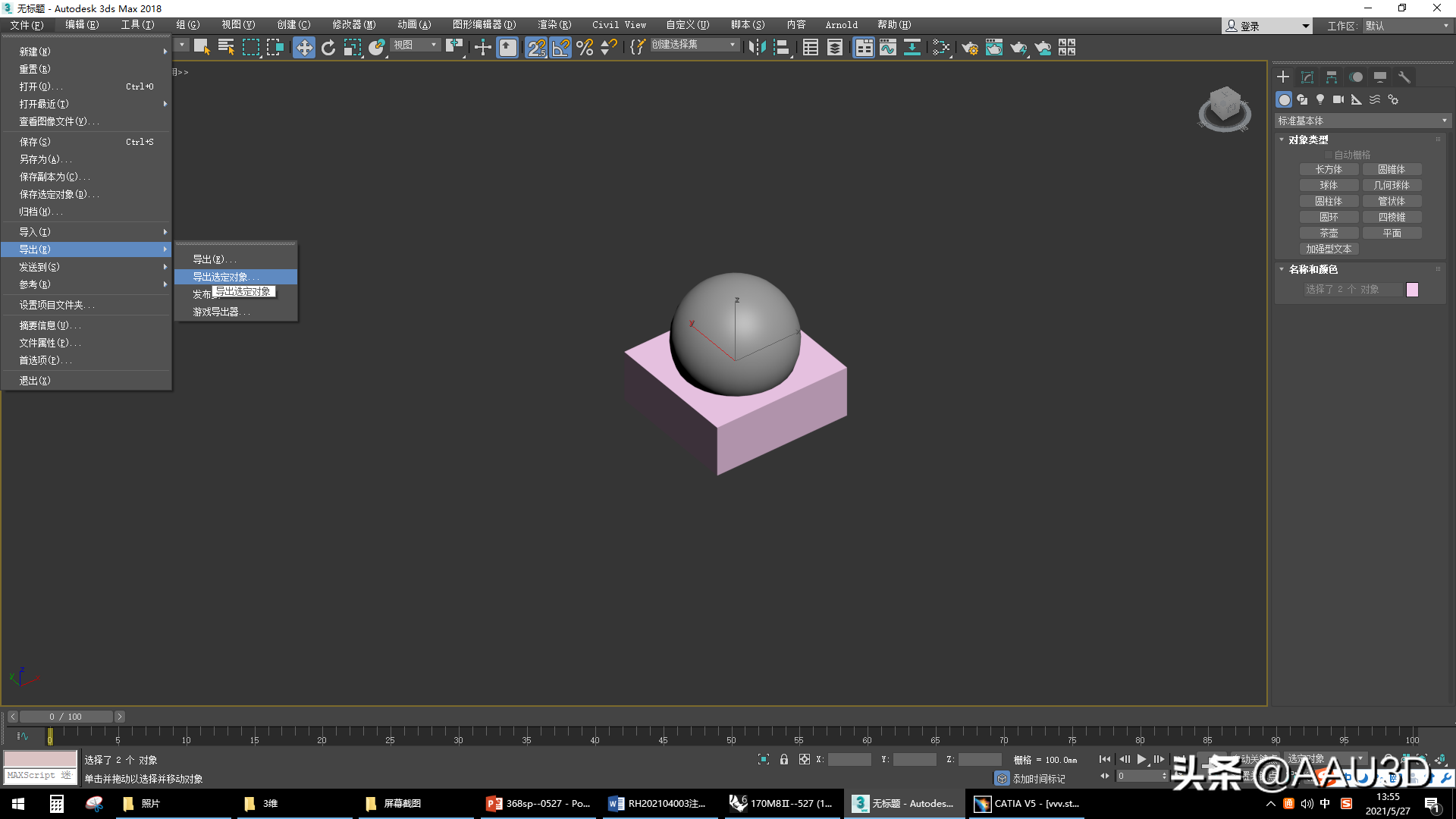

3dmax导出stl文件流程:

①选中导出模型->②File(文件)->③Export(导出)->④选择STL文件类型(.stl文件)->⑤点击‘OK’

maya怎么导出step(maya怎么导出stl格式)

三、AutoCAD

软件名称:AutoCAD(简称‘CAD’)

前提条件:①设计必须是三维实体;②坐标值为正(非负)

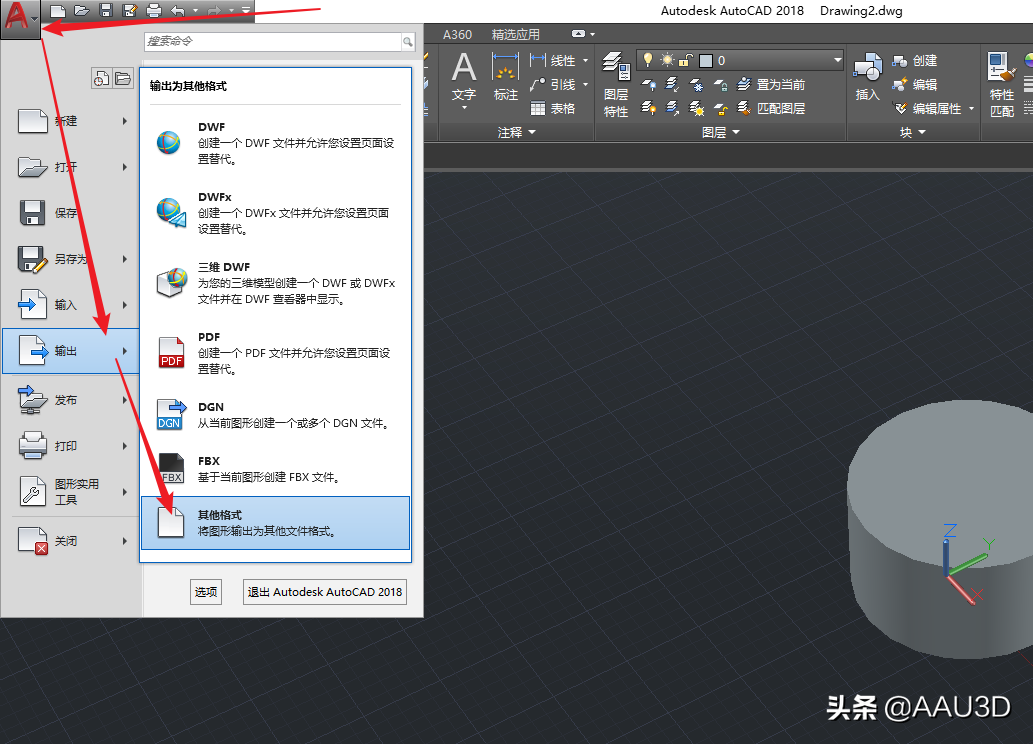

autocad导出stl文件流程:

方法一:①文件->②输出->③选择存储路径(扩展名为.stl)->④输入文件名->⑤保存->⑥选择要输出的实体->⑦回车确定

方法二:①打开命令行->②命令行输入‘Faceters’->③设置精度值(范围1-10,1为低精度,10为高精度)->④命令行输入‘STLOUT’->⑤选择实体->⑥输入Y(表示二进制)->⑦设置文件名->⑧保存

maya怎么导出step(maya怎么导出stl格式)

四、Rhino

软件名称:Rhino(俗称‘犀牛’)

rhino导出stl文件流程:

①File(文件)->②SaveAsSelectFileType(保存文件类型)->③选择.stl格式->④输入文件名称->⑤Save(保存)->⑥选择BinarySTLFiles(二进制STL文件)

五、Catia

软件名称:Catia

catia导出stl文件流程:

①选择STL命令->②设置最大Sag=0.0125mm->③选择转化为STL零件->④点击‘YES’->⑤export(输出)->⑥输入文件名->⑦输出

六、Blender

软件名称:Blender

blender导出stl文件流程:

①File(文件)->②Export(输出)->③选择STL(.stl)格式->④选择导出文件目录->⑤填写文件名称->⑥点击‘导出STL’

七、Unigraphics

软件名称:Unigraphics(简称‘NG’,后面更名为‘NX’)

ng/nx导出stl文件流程:

①File(文件)->②Export(输出)->③RapidPrototyping(快速原型)->④选项设置,设定类型为Binary(二进制);设定TriangleTolerance(三角误差)为0.0025;设定AdjacencyTolerance(邻接误差)为0.12;设定AutoNormalGen(自动反向生成)为On(开启);设定NormalDisplay(法向显示)为Off(关闭);设定TriangleDisplay(三角显示)为On(开启)->⑤点击‘OK’

八、AlibreDesign

软件名称:AlibreDesign

AlibreDesign导出stl文件流程:

①File(文件)->②Export(输出)->③SaveAS(另存为)->④选择.stl格式->⑤输入文件名称->⑥Save(保存)

九、Ashlar-Vellum

软件名称:Ashlar-Vellum

Ashlar-Vellum导出stl文件流程:

①File(文件)->②Export...(导出为)->③SelectSTLExportType(选择.stl格式导出)->④SetExportOptionstoBinary(选择二进制选项)->⑤点击‘OK’->⑥EnterFilename(输入文件名)->⑦Save(保存)

十、AutodeskInventor

软件名称:AutodeskInventor

AutodeskInventor导出stl文件流程:

①File(文件)->②SaveCopyAs(保存为)->③SelectSTL(选择stl格式)->④ChooseOptions(选项选择)->⑤SettoHigh(选择‘高’)->⑥EnterFilename(输入文件名)->⑦Save(保存)

十一、CADKey

软件名称:CADKey

CADKey导出stl文件流程:

①Export(输出)->②选‘Stereolithography’(‘立体光刻’的意思)->③EnterFilename(输入文件名)->④点‘OK’

十二、I-DEAS

软件名称:I-DEAS

I-DEAS导出stl文件流程:

①File(文件)->②Export(输出)->③RapidPrototypeFile(快速成形文件)->④点击‘ok’->⑤SelecttheParttobePrototyped(选择输出的模型)->⑥SelectPrototypeDevice(选择原型设备)>⑦选择‘SLA500.dat’->⑧点击‘OK’->⑨absolutefacetdeviationto0.000395(设置绝对面片精度为0.000395)->⑩SelectBinary(二进制)->?点击‘OK’

十三、IronCAD

软件名称:IronCAD

IronCAD导出stl文件流程:

①右键单击要输出的模型->②PartProperties(零件属性)>③Rendering(渲染)->④SetFacetSurfaceSmoothingto150(设定三角面片平滑为150)->⑤File(文件)>⑥Export(输出)->⑦选择.STL文件

十四、MechanicalDesktop

软件名称:MechanicalDesktop

MechanicalDesktop导出stl文件流程:

方法一:使用AMSTLOUT命令输出STL文件

下面的命令行选项影响STL文件的质量,应设定为适当的值,以输出需要的文件。设置参考如下:

①AngularTolerance(角度差):设定相邻面片间的最大角度差值,默认15°,角度越小,导出的STL文件精度越高;

②AspectRatio(形状比例):该参数控制三角面片的高/宽比。数值‘1’表示三角面片的高度不超过宽度;默认值为0,忽略。

③SurfaceTolerance(表面精度:控制三角面片的边与实际模型的最大误差。设定为0.0000,可忽略。

④VertexSpacing(顶点间距):控制三角面片边的长度。默认值为0.0000,可忽略。

十五、ProEngineer

软件名称:ProEngineer(简称‘ProE’)

ProE导出stl文件流程:

方法一:①File(文件)->②Export(输出)->③Model(模型)->④设置chordheight(弦高)为0;设定AngleControl(角度控制)为1->⑤设置文件名->⑥点击‘OK’

方法二:①File(文件)->②SaveaCopy(另存一个复件)->③选择.STL格式->④设置文件名->⑤点击‘OK’

十六、ProEWildfire

软件名称:ProEWildfire

ProEWildfire导出stl文件流程:

①File(文件)->②SaveaCopy(另存一个复件)->③Model(模型)->④选择文件类型为STL(*.stl)->⑤设置弦高(chordheight)为0;设定AngleControl(角度控制)为1->⑥设置文件名->点击‘OK’

十七、SolidEdge

软件名称:ScanIP

ScanIP导出stl文件流程:

①File(文件)->②SaveAs(另存为)->③选择STL文件类型(.stl后缀文件)->④点击Options(选项设置)->⑤ConversionTolerance(转换容忍度)设置为0.0254mm;SurfacePlaneAngle(表面二维角度)设置为45.00->⑥Save(保存)

十八、SolidWorks

软件名称:SolidWorks

SolidWorks导出stl文件流程:

①File(文件)->②SaveAs(另存为)->③选择STL文件类型(.stl文件)->④点击Options(选项设置)->⑤Resolution(品质)设置为Fine(良好)->⑥点击‘OK’->⑦Save(保存)

十九、Think3

软件名称:Think3

Think3导出stl文件流程:

①File(文件)->②SaveAs(另存为)->③选择STL文件类型(.stl文件)->④Save(保存)

二十、SolidDesigner

软件名称:SolidDesigner(号称‘新一代CAD’)

SolidDesigner导出stl文件流程:

①File(文件)->②Save(保存)->③选择FileType(文件类型)->④STL->⑤选择Data->⑥点击‘OK’

二十一、ScanIP

软件名称:ScanIP

ScanIP导出stl文件流程:

①File(文件)->②Export(导出为)->③STL(STL类型格式)->④选择导出部分及设置->⑤Export(导出)->⑥EnterFilename(输入文件名)->⑦Save(保存)

以上是由资深渲染大师 小渲 整理编辑的,如果觉得对你有帮助,可以收藏或分享给身边的人
