su草图大师中如何设置标准工程图尺寸标注？默认尺寸标注和标准工程图尺寸标注是有所区别的。本文小编将为大家带来草图大师SketchUp设置标准工程图尺寸标注的方法。感兴趣的小伙伴们快和小编一起来看看草图大师SketchUp怎么正确设置标准工程图尺寸标注吧。草图大师SketchUp设置标准工程图尺寸标注的方法：

步骤一。在草图大师su中。点击如图所示的模型信息图标。点开之后会弹出新的菜单栏。下面我们将为模型设置标准工程图尺寸标注。

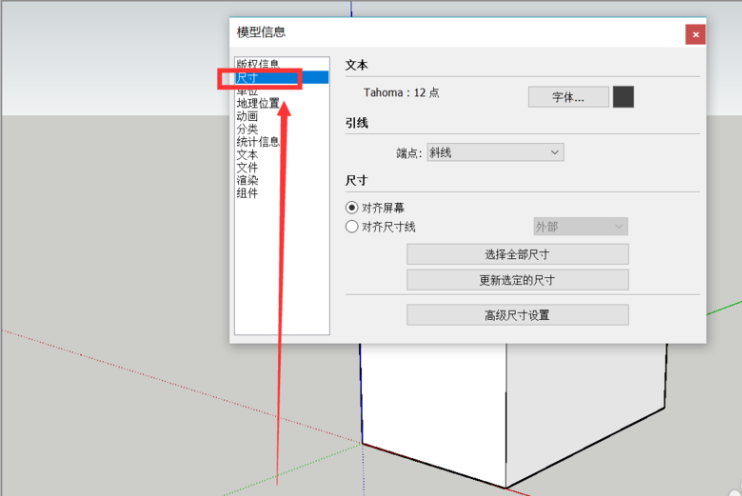

步骤二。在SketchUp草图大师新的菜单栏中。选中左边行列中的尺寸选项。在尺寸选项栏目下选中对齐尺寸线。ps:上面的文本可以修改字体。引线可以修改尺寸线样式。引线应选择斜线。

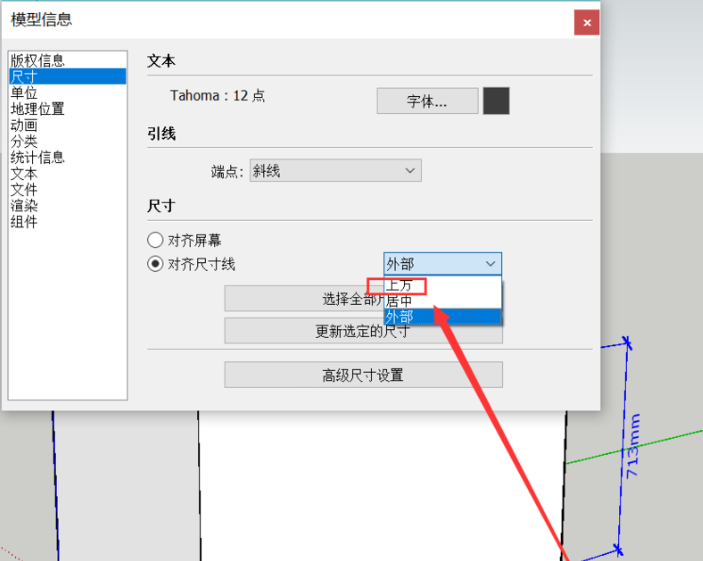

步骤三。在SketchUp右侧的选项栏中选择上方。如图中红框所指。这一操作将尺寸标注中数字的位置至于横线上。竖线左侧。符合标准工程图尺寸标注规定。

步骤四。上述参数设置好后点击选择全部尺寸。再点击更新选定的尺寸。之后就能把刚刚的设置应用到模型中所有尺寸标注。这一点尤为重要。之后推出设置框。就会看到尺寸标注有所改变。数字位置现在正确了。草图大师SketchUp设置标准工程图尺寸标注完成。
