CAD软件怎么测量圆弧半径?在进行CAD图纸的绘制过程中。我们会经常进行圆弧的绘制和测量。那么。怎么标注并得出圆弧的准确半径尺寸呢?本期。云渲染农场就为您带来了测量CAD圆弧曲线半径的方法。一起来看看吧!

CAD软件怎么测量圆弧半径?

步骤一。打开CAD软件。进入操作界面中。在工具区里找到圆弧命令。并使用其在绘图区里绘制一条CAD圆弧来演示测量圆弧半径的方法。

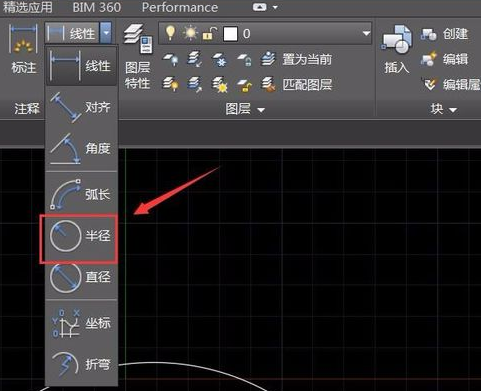

步骤二。绘制好圆弧之后。我们在上面找到注释选项里的线性标注选项。选择线性标注选项。在其下拉菜单那里找到半径选项。这里可以对不同的圆形和CAD圆弧进行半径尺寸的标注。

步骤三。选择半径选项后。我们选择需要测量半径的CAD圆弧。然后点击鼠标左键我们就得到了该段CAD圆弧的半径标注。这时圆弧半径的测量就完成了。如果看不清标注的话。可以选择放大字体。或者重新测量标注半径线段的长度哦!

更多>>CAD软件测量标注圆弧角度的操作方法

>>CAD软件绘制半圆圆弧的方法总结

以上就是云渲染农场为您整理的CAD测量圆弧半径的方法和步骤了。我们可以使用注释选项的线性标注选项。来标注并测量绘制好的CAD圆弧半径。更多CAD使用小技巧。欢迎关注云渲染农场网站哦!
