CAD标注尺寸如何加上单位?当我们遇到CAD标注尺寸没有单位的时候。往往会给我们后续的绘图工作带来一定的麻烦和困扰。本文我们整理了给CAD标注尺寸加上单位的步骤。一起来看看吧!

给CAD标注尺寸加上单位的步骤

步骤一。国内通常绘制CAD的是公制图纸。多数情况下默认图纸中一个单位是毫米。但如果我们遇到一些特殊情况的时候。要怎样给CAD标注尺寸加上单位呢?

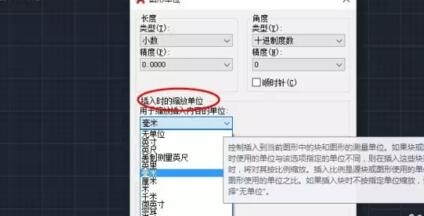

步骤二。无论我们再UNITS对话框中“插入时的缩放单位”设置成厘米或米。标注出来也是不带单位的。我们需要在标注样式中设置才能给CAD标注尺寸加上单位。

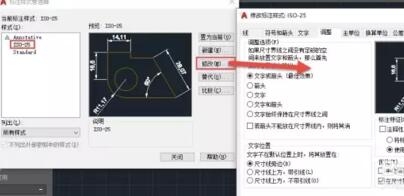

步骤三。输入D。回车。打开标注样式管理。选择ISO-25标注样式。单击“修改”按钮。打开修改标注样式对话框开始给CAD标注添加单位。

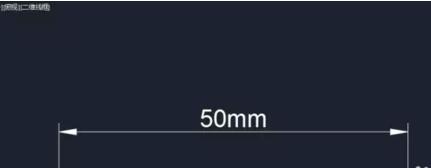

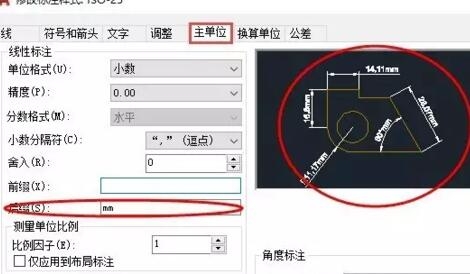

步骤四。单击“主单位”选项卡。在后缀文本框中输入mm。也可以将后缀更改为其他CAD标注尺寸想要加上的单位。单击“确定”和“关闭”按钮。关闭标注设置相关对话框。这样就完成啦!
