CAD让图形坐标Z轴归零的操作步骤(cad怎么将图形z轴归零)优质

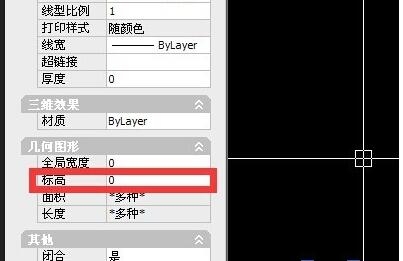

CAD软件怎样将图形坐标Z轴归零?当我们遇到CAD图形标高一致的时候。如果想要让图形统一标高。就需要先将图形坐标Z轴归零。本期。云渲染农场为您整理了CAD软件里将图形Z轴坐标归零的操作方法。一起来看看吧!
CAD让图形坐标Z轴归零的操作步骤

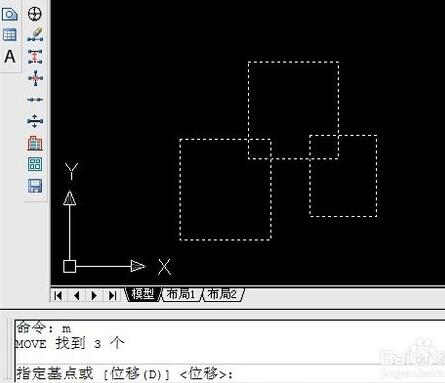

步骤一。打开CAD软件。使用ctrl+A全选图形。或者框选坐标Z轴归零的图形。点击移动命令按钮。

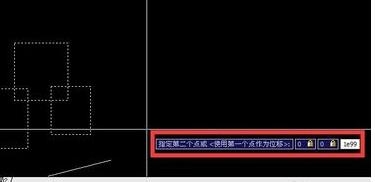

步骤二。用鼠标左键在任意位置随便指定一个坐标Z轴基点。在命令行输入0,0,1e99。将选中的CAD图形全部移动到坐标Z轴正无穷大的位置中。
步骤三。再次框选同样的CAD图形。点击移动命令按钮。用鼠标左键在任意位置随便指定一个基点。在命令行输入0,0,-1e99。让选中图形的坐标Z轴从正无穷大的地点回归。这个时候就完成了CAD图形坐标Z轴归零的操作啦!
更多>>CAD软件对图纸进行标高标注的操作方法
以上就是云渲染农场为您整理的CAD让图形坐标Z轴归零的操作步骤了。通过两次挪动CAD坐标。就可以完成将Z轴坐标归零。统一CAD图形标高了!各位学会了怎样操作了吗?
