怎样一次性全部标注CAD尺寸呢?在我们绘制CAD效果图的时候。如果可以快速标注全部CAD尺寸。会极大提升我们的作图效率。本期。云渲染农场就为您带来了CAD尺寸一次性标注的方法。一起来看看吧!

CAD尺寸一次性全部标注的方法

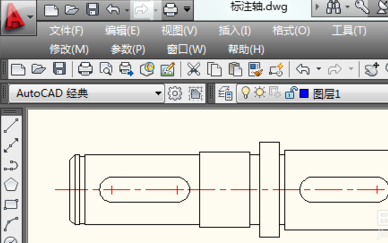

步骤一。首先我们必须先做出一个CAD标注来作为一次性全部标注的示范。用CAD软件打开需要标注的图形。

步骤二。在CAD菜单栏中选择标注-快速标注。或者直接使用CAD快速标注快捷键DLI。

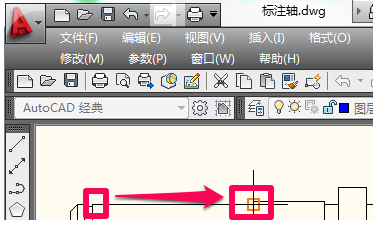

步骤三。使用线性标注选择标注的第一点和第二点。确定后可以拉出CAD标注线。来为一次性全部标注CAD尺寸做准备。

步骤四。在CAD菜单栏中选择标注-连续。CAD连续标注快捷键是DCO。此时连续标注会自动选择之前标注的第二点。在需要标注的其它点依次单击就会做出连续的标注,完成CAD图纸中尺寸一次性全部标注了。

更多>>使用CAD连续标注命令来快速标注尺寸的方法

>>CAD软件对图纸进行标高标注的操作方法

以上就是云渲染农场为您整理的CAD尺寸一次性全部标注的方法了。我们可以使用CAD菜单的快速标注。完成一次性标注全部尺寸的操作。更多CAD教程。欢迎关注云渲染农场新增的问答社区板块哦!
