大部分情况下。我们都是直接打开CAD就进行制图。可是对于一些建筑图纸是不能这样的。我们需要设置好图纸的大小才行。那么CAD建筑制图怎么设置幅画大小？下列内容来告诉大家。

想学习更多的“CAD”教程吗？点击这里前往观看云渲染农场免费课程>>

工具/软件

硬件型号：联想（Lenovo）天逸510S

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

用AutoCAD绘制制时图。我们一般是在模型空间中绘制。绘制好之后通过转入图纸布局通过打印机出图。所以。我们平时绘图的时候基本没有设定图纸的大小的。只是用它来展示制图效果。但如果你需要绘制专业图纸的话就需要出图。这时就需要对图纸大小进行设置。根据所绘图物的实际大小决定一个缩放比例让制图完整地打印在图纸上。

第2步

在绘图前根据所绘图物的实际大小。决定一个缩放比例。目的是为了能物件能完整地打印在图纸上。因此我们先要设定图形界限。这样绘图时就不至于画出图纸范围了。

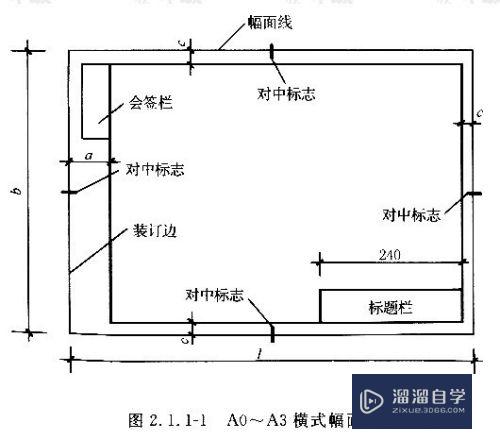

一副专业的制图包括：边框。幅画线。装订边。标题栏。会签栏。审阅签名。所以设定的图形界限要比图纸适当大一点。

第3步

如何设定图形界限。点击“菜单栏”中的“格式”--“形图界限”命令。在界面下的命令栏里输入左下角的绝对坐标值0.000,0.000(也可直接确定。因为默认的左下角坐标值就是这个值。)---确定---再输入右上角的绝对坐标值420.0000,297.0000(同样也可直接确定。因为默认的左下角坐标值就是这个值。)。这个设置最大能绘制包括边框在内小于或等于420mm*297mm的图纸了。

第4步

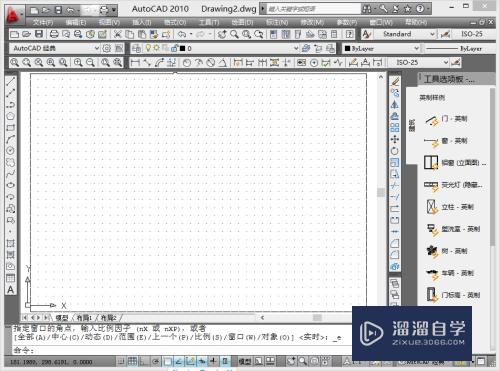

设定好边界后我们就可以开始制图了。不过为了更直观的知道图形边界。我们可以先用用矩形画一个接近图纸比例的矩形框框出你的绘图区域。

第5步

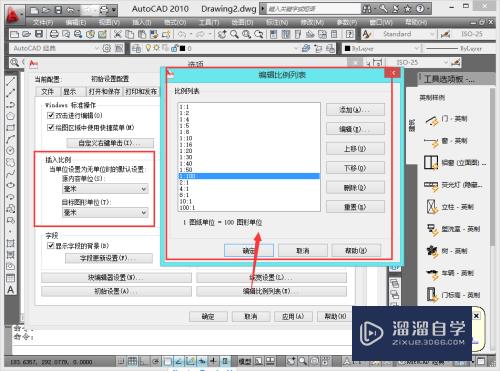

在我们绘图的过程中。通常我们的实际物体比图纸大。所以我们需要对制图进行比例缩放。点击菜单栏中的"工具"--"选项"--"用户系统配置"。

在“插入比例”选项卡中进行系统单位的设置。设置成什么单位画出的距离就是什么单位。

在“编辑比例列表”中设置图形比例。这样就可以按比例缩放绘制图纸。

第6步

图纸没有标注就没法施工。所以我们要给图纸进行标注。因为之前我们在制图时已经对物体进行了比例缩放。所以在标志时我们同样需要修改标注比例。

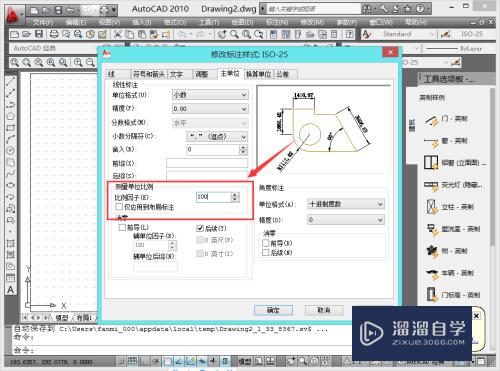

点击菜单栏中的“格式“--“标注样式”--“主单位”的比例因子修改标注比例。

第7步

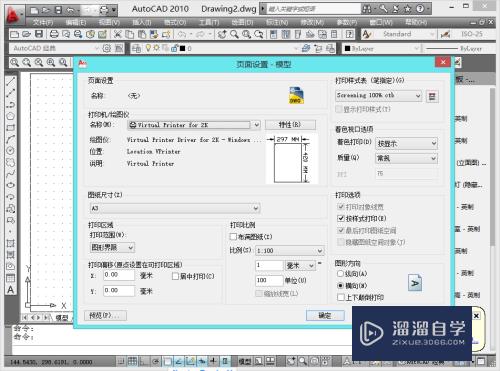

绘图完成之后我们在出图时同样也需要按缩放比例对图纸进行出图。点击菜单栏中的“文件”--“页面管理器”对页面进行设置。
