CAD是目前比较受欢迎的工程制图建模软件。工程图纸上。毕竟少不了墙体的绘制。但有时候在使用多线绘制墙体的时候。结合部位没有连接。那么CAD绘制墙体时怎么合并多线结合的部位？小渲这就来和大家时候说。

工具/软件

硬件型号：小米 RedmiBookPro 14

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

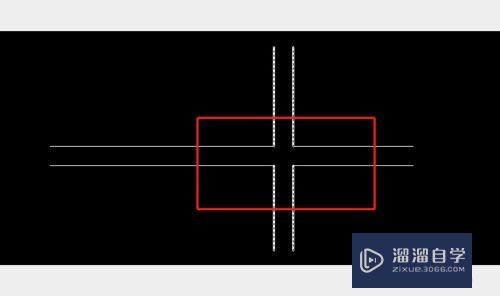

第一种的情况是根据单个线条来绘制的。每个都是一个单独的线条。

第2步

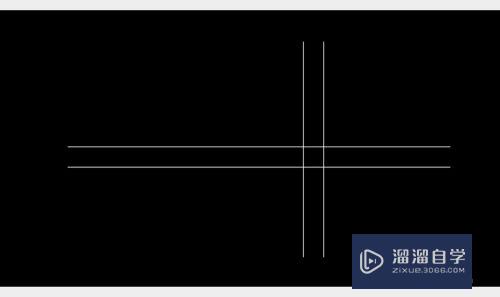

我们可以使用“F”命令来合并他们。执行F命令之后。依次点击需要合并的两条线。

第3步

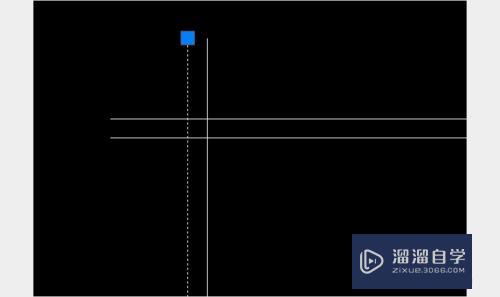

如果是使用多线命令“ML”绘制的墙体。如图这样。

第4步

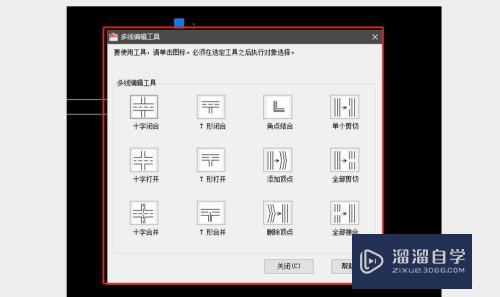

我们直接双击绘制的墙线。就会出现多线编辑界面。

第5步

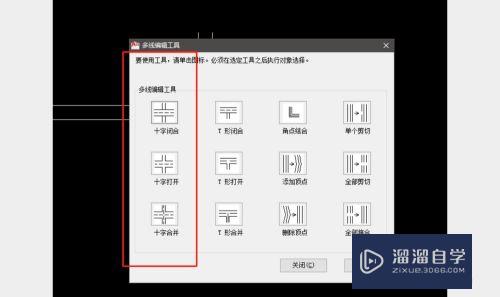

我们选择适合的情况即可。比如这个的十字相交情况。

第6步

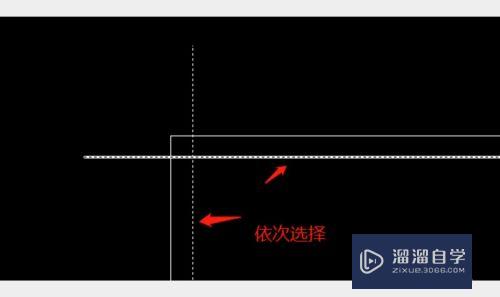

我们点击十字打开。然后依次选择这两条墙线即可自动合并。

总结

1。第一种的情况是根据单个线条来绘制的。每个都是一个单独的线条。

2。我们可以使用“F”命令来合并他们。

3。使用多线命令“ML”绘制的墙体。直接双击绘制的墙线。就会出现多线编辑界面。

4。选择适合的情况。比如这个的十字相交情况。

5。点击十字相交。然后依次选择这两条墙线即可自动合并。

以上关于“CAD绘制墙体时怎么合并多线结合的部位(cad画墙体如何合并多线)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
