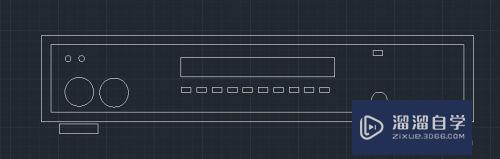

初学者要想学好CAD。那么多多联系是必不可少的环节。本次来分享CAD如何绘制vcd。让大家可以学会综合运用矩形。直线。圆。移动等命令。能够熟练掌握阵列命令的使用方法。

工具/软件

硬件型号：神舟(HASEE)战神Z7-DA7NP

系统版本：Windows7

所需软件：CAD2013

方法/步骤

第1步

正常启动autocad2013软件。选择“文件|保存”菜单命令。将其保存为“vcd”文件。

第2步

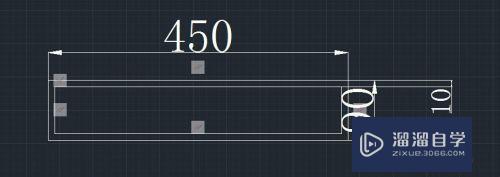

执行“矩形”命令（rec）,绘制出一个450mmX90mm的直角矩形；再执行“偏移”命令（O）。将直角矩形向内偏移10mm的距离。

第3步

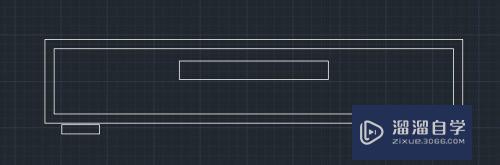

执行“矩形”命令（rec）,绘制出一个160mmX20mm的直角矩形；再执行“偏移”命令（O）。将直角矩形向内偏移2mm的距离；同样再执行矩形命令。绘制出40X10mm的直角矩形作为VCD的底脚。并移动到图中所示位置。最后执行“镜像”命令（MI）,将VCD底脚水平镜像出一个。

第4步

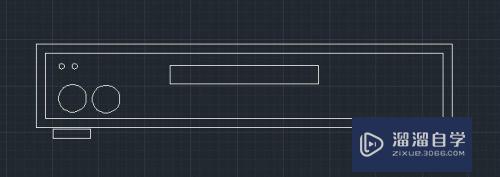

执行“圆”命令（c）。绘制出两个半径分别为15mm和3mm的圆。再执行“移动”命令（M）和执行“复制”命令（co）,绘制出如图所示的图形。

第5步

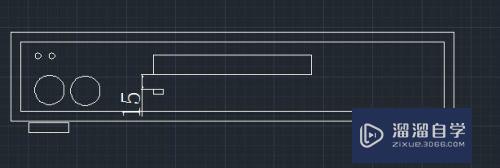

执行“矩形”命令（rec）,绘制出一个10X5mm的直角矩形。并执行“移动”命令（M）。将小矩形按钮移动到图中所示位置。

第6步

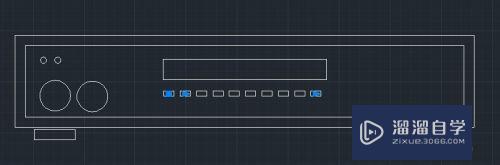

执行“陈列”命令（AR）。根据命令行提示。选择“小矩形”对象。并按空格键确定。再选择“矩形（R）”选项。按空格键确定。再根据命令行提示选择“间距（s）”选项。按空格键确定。并输入列数之间的距离为“16”。按空格键以默认行之间的距离；再根据命令行提示选择“行数（R）”选项。并设置行数为“1”。列数为“10”。最后按空格键确定。

第7步

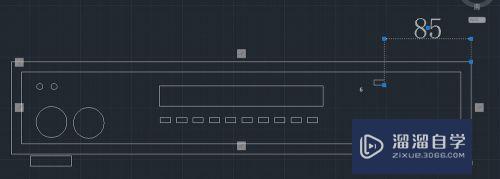

执行“矩形”命令（rec）,绘制出一个10X5mm的直角矩形。再执行“圆”命令（c）,绘制出一个直径为8mm的圆。再执行“移动”命令（M）。将小矩形和圆移动到图中位置。

第8步

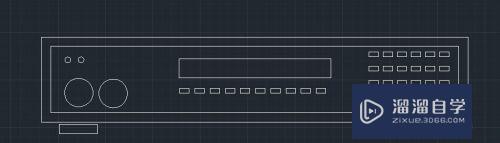

执行“陈列”命令（AR）。根据命令行提示选择“矩形”选项。再根据命令行提示选择“间距（s）”的距离为“-15”。再输入列数之间的距离为“15”；再根据命令行提示。输入行数为“3”。列数为“6”。最后按空格键确定。

第9步

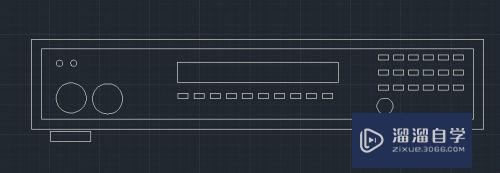

同样。对圆对象进行阵列。相关参数间距为“24”。行数为“1”。列数为“4”。最后按下空格键确定。
