在工作中有时我们会发现客户发过来的图纸不是1:1尺寸。这有时会影响我们设计的判断。最好必须把图纸调到正确的尺寸。那么该怎么调整到和实际一样的尺寸呢？下面小渲就带大家来看看方法。

想要更深入的了解“CAD”可以点击免费试听云渲染农场课程>>

工具/软件

硬件型号：微软Surface Laptop Go

系统版本：Windows7

所需软件：CAD2014

操作方法

第1步

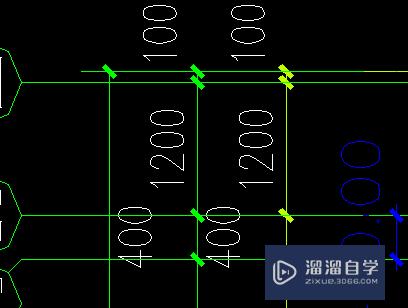

打开一个CAD的建筑文件。我们用尺寸标注验证一下里面的尺寸是不是1:1,标注后发现不是和实际一样的尺寸。如图蓝色的尺寸就是后面标注的。

第2步

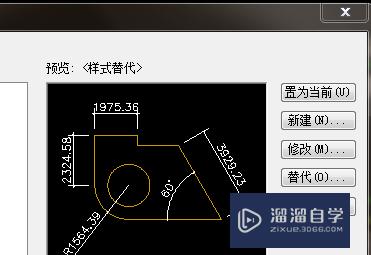

在上面的菜单栏点击格式。在下拉框里选择标注样式。弹出标注样式管理器。

第3步

点击右侧的修改。这里就可以对图纸里面的内容进行适当的修改。如修改单位。公差。换算单位等。

第4步

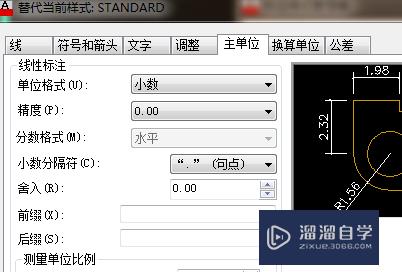

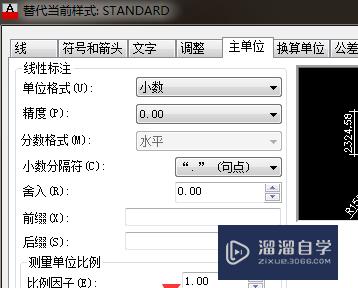

默认主单位的标签。在中间可以看到有个比例因子。原来图纸不是1:1,是因为比例因子里输入了0.001。图纸的尺寸要1:1只需把这个值改成1就可以了。

第5步

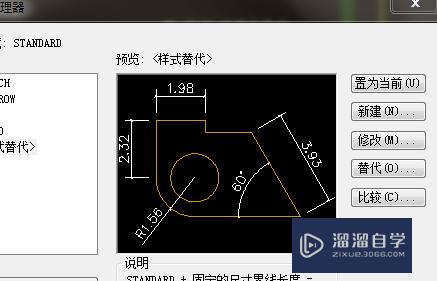

然后点下方的确定。又回到标注样式管理器的对话框。点右侧的置为当前再关闭对话框。这样刚才修改的比例就生效了。

第6步

用标注尺寸再次验证刚才的图纸时。这时可以看到图纸的尺寸和实际尺寸是一样了。
