用Revit制作简易消防加压泵的族模型的方法

【自学Revit上云渲染农场。零基础入门到全面精通： 用Revit制作简易消防加压泵的族模型的方法】

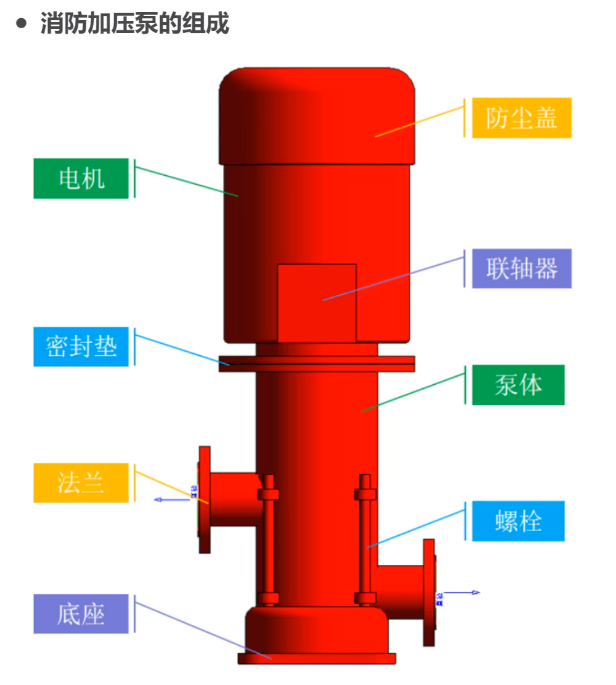

机电工程的建模工作中。经常用到一些设备模型。这些一般称为设备的“族”。一般常见的机电设备比如水泵。冷水机组之类是怎么建立模型的呢？我们用族模板“公制常规模型”来绘制一个消防加压泵。

一。制作底座

1。在参照标高平面中。用参照平面绘制水平竖直各两条。用标注命令DI将水平。竖直参照平面标注并等分。对宽度赋予类型参数。取名“底座宽度”。底座长宽是440*440mm。到参数中把底座宽度改为440。

2。使用拉伸命令绘出底座边框。使用圆角弧命令。半径取60。绘制底座的圆形倒角。

3。底座厚度为30mm。“拉伸终点”取30。

二。创建防尘盖。电机。密封垫。泵体

水泵可以近似看作一个圆柱体。因此水泵泵体每个部分都可以用旋转命令制作。

1。在前立面视图。在底座之上。依次用参照平面绘出泵体。电机。防尘盖的高度边线。高度从下至上为130。740。500。270mm。水平方向圆柱体的半径从下至上为200。170。260。275mm。随后用旋转命令描出边线。轴线取正中竖线。泵体生成。

2。泵体中的防尘盖。电机和底座外形是有一个圆弧形倒角。在旋转模型中用圆角弧命令把圆弧倒角加上。

三。创建法兰

1。创建连接管

在左立面。距离底边460mm高的地方绘制一条参照平面。以平面和竖向相交为圆中心。75mm为半径。拉伸终点设为负300。

2。在左立面。仍以460高度相交处为圆心。150mm75mm为半径。拉伸终点设为-330。拉伸起点为-300。

3。添加密封圈

仍以460高度相交处为圆心。105mm75mm为半径。拉伸终点设为-333。拉伸起点为-330。意思是密封圈厚3毫米。

4。在前立面视图中。在离底面200mm位置添加一参照平面。为第二个法兰及连接管中心高度。把之前绘制的法兰及管件选中并镜像。再向下拖动至中心与200mm高度齐平。

四。创建螺栓

1。在参照标高平面上把四个螺栓的交点位置画出。使用拉伸命令。在交点处把螺栓画出；

2。螺帽绘制同理。螺帽厚度30mm。

五。创建联轴器

1。在左立面用参照平面做出联轴器的竖向位置。使用拉伸命令把联轴器画出。拉伸起点-110。拉伸终点110。

六。添加管道连接件

机电的设备族需要有连接件才能外接一些管道。在三维视图中。使用“管道连接件”命令。通过拾取密封圈的边环放置连接件。之后把两个连接件的直径均改成150mm。

七。添加外观颜色

三维状态下框选水泵。在材质浏览器中新建一材质。对应颜色改为“255。0。0”的红色。至此。消防泵的族模型建立完成。

以上就是“用Revit制作简易消防加压泵的族模型的方法”了。revit这个软件比较复杂。一定要多加练习。才能更好掌握哦。若有其他revit问题可点击右上角的我要提问到 问答里进行提问。后续为您解答。
