Revit用体量实现空心异型剪切的方法

【自学Revit上云渲染农场。零基础入门都全面精通： https://www.yutu.cn/search/course.html?t=9&k=revit】

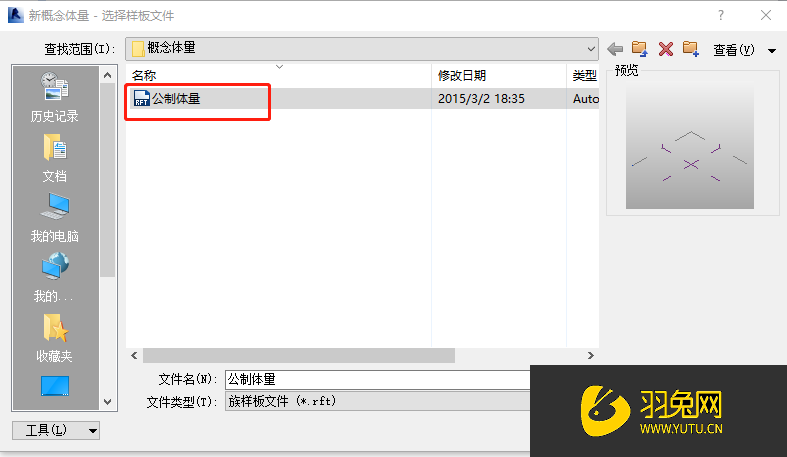

1。新建公制体量；

2。 在标高上建一个斜的参照平面。并把标识数据中的名称命名一个你喜欢的名字；

3。在工作平面上绘制模型线并选择设置拾取工作平面。在制定新的工作平面名称选择刚刚我们命名的（这里我命名的是1）；

4。绘制你在那个斜面的形状；

5。在我们想要的另一个平面绘制另一个形状。这里我们也可以不命名。直接拾取一个平面；

6。这就是我们画好的两个模型线形状。我们把两个形状都选中。点击创建空心形状。并勾选加载时剪切的空心。现在我们就可以保存喽；

7。 把我们建好的异性空心体量载入到项目里。放到我们需要的位置。进行剪切。就得到我们想要的东西了。

以上就是“Revit用体量实现空心异型剪切的方法”了。希望这个基教程对你有用哦。若有其他revit问题可点击右上角的我要提问到 问答里进行提问。后续为您解答。
