用Revit统计地铁站内风管材料的操作方法

【自学Revit上云渲染农场。零基础入门到全面精通： 用Revit统计地铁站内风管材料的操作方法】

地铁站内的风管一般由镀锌钢板制成。一些地区要求不同。除了钢板。还会采用复合风管。一个站会用多少钢板造风管？用多少平方的复合风管？相比传统的手工计算。在BIM模型建立好并把管线优化完成后。用模型来导出这些风管的材料数量无疑是比较方便的。本次用一个地铁车站的通风空调模型来讲一下一般怎么统计风管的材料面积。

一般站内风管按功能分都是由送回排风管构成。按作用区域划分又可以分成大小系统。大系统作用于公共区。小系统作用于设备区房间。

而从使用材料看。本站大系统送风管。小系统多联新风的是采用复合风管。除此之外其余全部是镀锌钢板。由于镀锌钢板风管有高低压之分。风管用的钢板厚度就不一样了。本站是回排烟系统和加压系统为高压。新风送风为中压系统。按照下图规范给出了不同的管径以及钢板厚度。

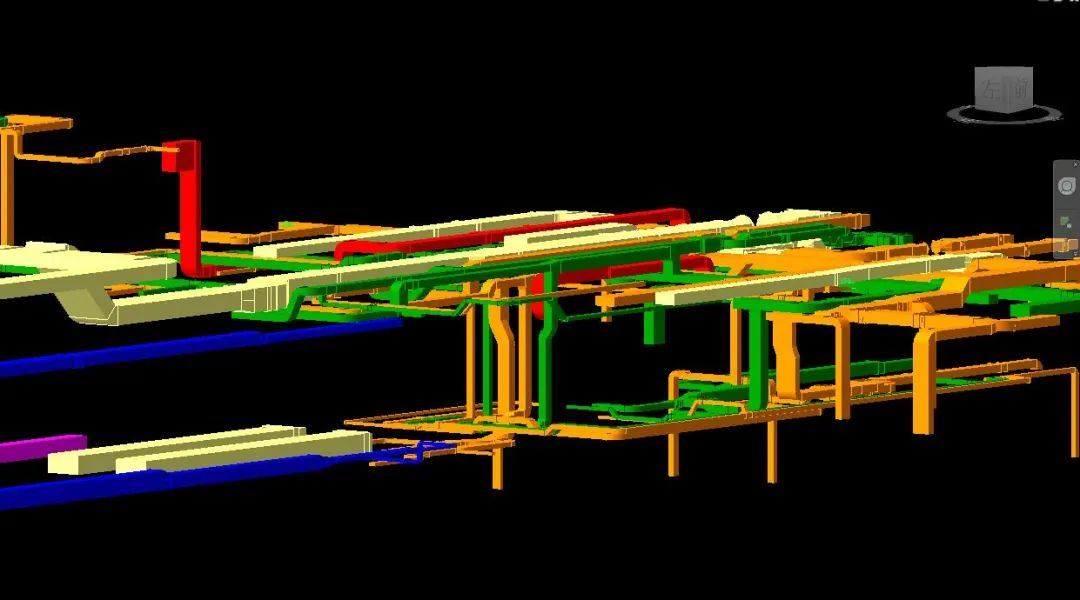

本模型已经建立了全站的风水电模型。并已经完成了管综深化。模型里面每根风管都是按照设计图纸区分开了风管的所属大小系统。以及区分开了究竟是属于送风。回风。排烟哪一种。

那么至此就大概清晰了导出风管的材料是这样的思路：用REVIT明细表导出全部直风管的系统类型。截面尺寸。面积等信息。再加以高低压系统和尺寸进行分筛。得到汇总后的各种厚度的钢板的面积。

开始统计材料数量。从REVIT中使用明细表导出全部直段风管。下图是整个明细表的一小部分。从系统类型中筛选出钢板和复合风管。从风管截面尺寸中筛出钢板厚度并汇总。

先把小系统（多联新风）和大系统送风管的全部面积相加为1769.438平米。这是复合风管面积。

再统计各种钢板面积。依据上面规范中的钢板板材厚度表格。从明细表中筛选出：1。中低压0.6mm为546.861平方；

2。中低压0.75mm为1246.357平方；

3。中低压1.0mm为86.653平方；高压1.0mm为619.228平方；共705.881平方；

4。中低压1.2mm为118.902平方。高压1.2mm为654.333平方。共773.235平方；

5。高压1.5mm为1125.706平方；

6。高压2.0mm为351.749平方。

然后是风管弯头。下图分别是风管弯头的模型截图和弧形弯头的部分明细表。钢板面积从明细表中统计得到397.776平方。

以上就是“用Revit统计地铁站内风管材料的操作方法”了。revit这个软件比较复杂。一定要多加练习。才能更好掌握哦。若有其他revit问题可点击右上角的我要提问到 问答里进行提问。后续为您解答。
