例如我们想绘制如图的三维曲线路径。乍一看可能会迷惑。因为这样的路径通过直接绘制并不能画出来。这时。我们要利用“借”的方法。
第一步创建实体:圆柱

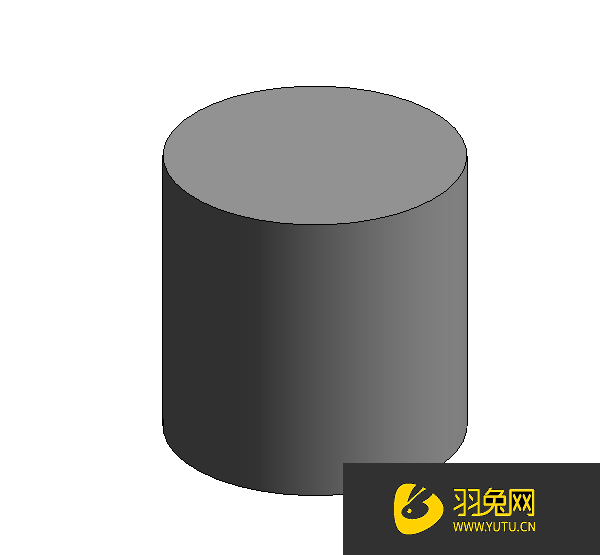

创建一个圆柱。大家一定都是没问题的。用拉伸或旋转都可以。
第二步创建空心形体与圆柱剪切
进入任一个立面。创建一个下(或上)表面是圆弧形状的空心形体。与圆柱实体剪切。
到三维看一下。截切之后的形体:
是不是已经看出我们想要的轮廓了?这个就是我们要的“三维曲线的路径”了。路径有了。接下来。就可以用放样创建我们所需要的形状了。
第三步用放样创建实体:圆环
放样路径在三维视图中。选择用“拾取路径”。轮廓为圆形。创建圆环。
到这里。前面两步所创建的形体。已经完成它们的使命了。可以删除了。
剩下的。就是我们要的圆环。
总结:Revit使用深入后。我们会经常遇到一些无法直接生成的形状。这时我们要转换一下思路。运用“借”的方法去生成我们想要的形状。
以上就是“Revit三维曲线的路径绘制教程”了。revit使用比较难。大家要多练习哦。若有其他revit问题可点击右上角的我要提问到问答里进行提问。后续为您解答。
