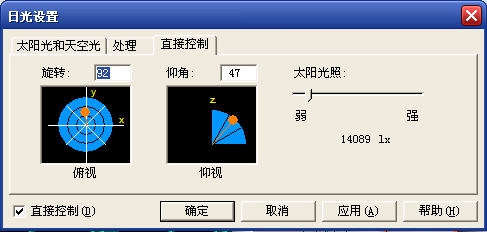

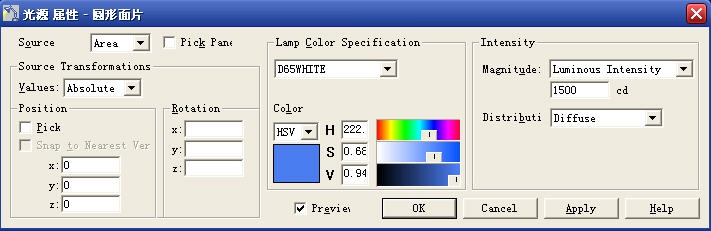

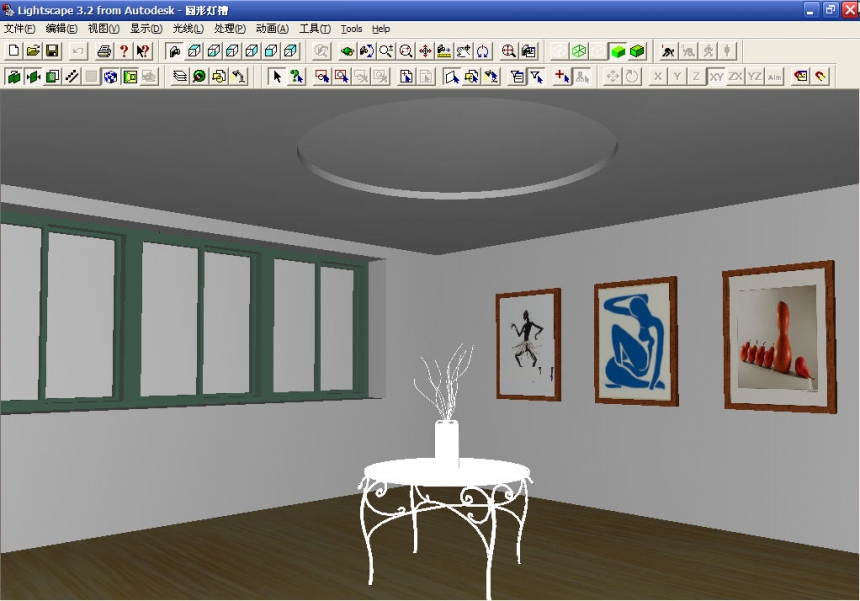

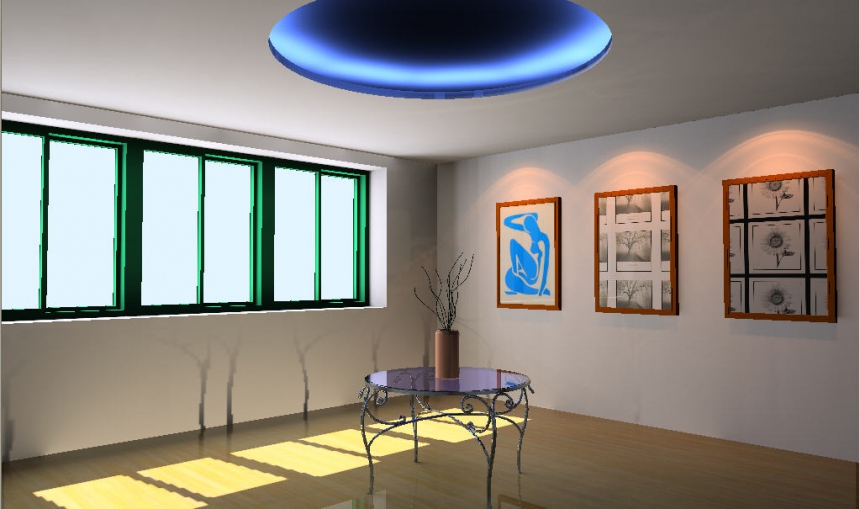

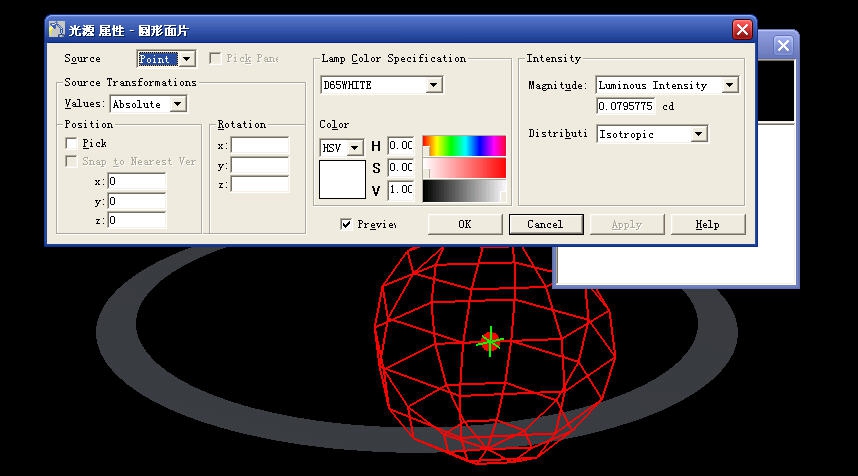

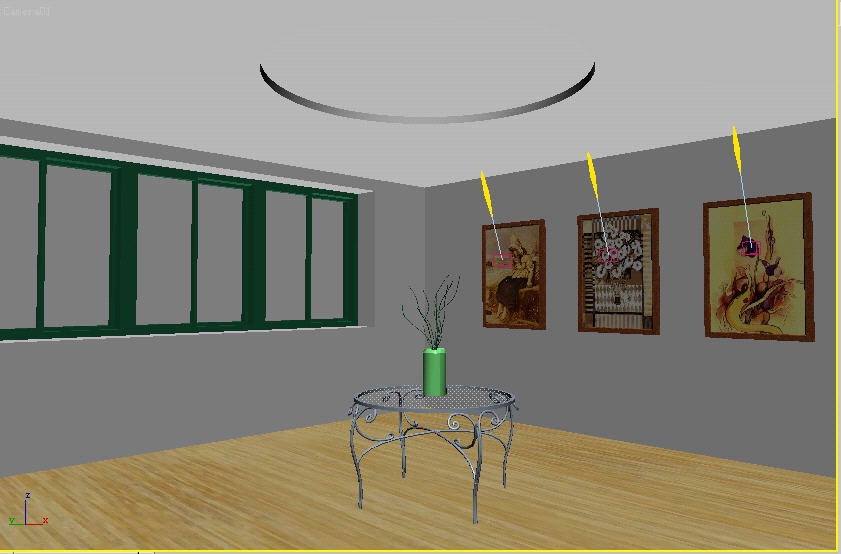

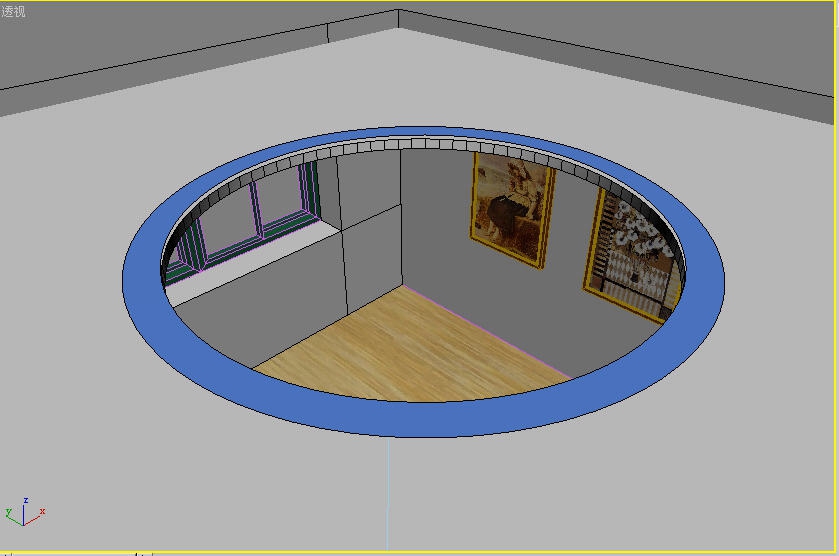

这次教程向云渲染农场的朋友们介绍利用Lightscape实现异型暗藏灯效果。教程介绍的制作方法非常详细。实用性也很强。喜欢的朋友快来学习一下吧。在3dmax室内灯光表现中异型暗藏灯打法这篇教程中。我们学习了如何利用3dmax自带的光能传递引擎并配合建筑材质来表现异型暗藏灯的效果。我将室内天花的类型改为圆形漏空。这样暗藏灯的效果可能会更加明显一些。改造后的场景如图所示。大家都知道。自发光材质在Lightscape平台进行光能传递时是无法产生灯带效果的。那么我们是如何在Lightscape中实现圆型暗藏灯效果的呢？我将制作步骤简介如下。1.首先我们必须根据暗藏灯的形状在3dmax中制作一个面片。并且必须特别指出的是。灯光的照明方向必须与面片的表面法线方向一致。如果你做反了的话。那么在Lightscape中更改灯光方向将是一件比较麻烦的事。创建一个圆形面片。由于暗藏灯是向上照明的。所以面片法线向上可见。局部透视效果如图所示。2.在3dmax中无需过多的设置材质参数。因为我们要将其输出到Lightscape中去渲染。执行文件菜单下的导出命令。将其输出为Lightscape准备文件。格式为Lp,输出后在Lightscape中简单调节一下场景的材质。并根据窗玻璃的方向设置日光和洞口以便日光射入。我们主要来分析一下圆形暗藏灯的设置方法。调节好后的场景如图所示。3.接下来。我们要在Lightscape中对刚刚在3d中创建好的圆形面片执行一种称为“图块转光源”的操作。这样才能得到我们需要的圆形暗藏灯效果。单击图块面板。在其中找到圆形面片图块。在其上单击鼠标右键。在弹出的快捷菜单中选择“定义为光源”命令。在弹出的询问窗口中单击“是”。接着会弹出一个名为“光源属性”的面板要求用户选择转换的光源类型。如所示。此时我们将光源类型选择为Area面光源。将灯光颜色改变为蓝色。灯光强度设置为大约1500cd,设置好的参数效果如图所示。4.此时该圆形面片已经从图块面板中消失了。而重新做为一种灯光出现在灯光面板中。我们简单的对其它灯光如筒灯和日光做一个设置。并且对场景的表面进行一定程度的表面细分。执行“处理“菜单下的“参数”命令。将光能传递的级别设定为2级。并且必须考虑日光的计算。对场景进行光能传递处理。当观察到光传的进度达到约60%时停止。对场景执行光影追踪测试。观察测试的效果如图所示。5.观察测试的结果。我们发现产生了如下问题：a.首先阳光的仰角偏高导致阴影偏短。这里需要更改一下日光仰角。b.最为关键的就是。圆形暗藏灯的效果并不好。出现了一个蓝色的光球而不是均匀的灯带。下面我们来对这些问题做一个处理。a.对于阳光的仰角问题。我们可以单击“光线”菜单下的“日光”命令。在弹出的面板中勾选直接控制。直接将仰角改为47度即可。这部分的参数设置如图所示。b.第二个问题就有点麻烦了。虽然上述的操作步骤都是规范的。但我们会发现有时实际效果并不好。这一点在实际制作中经常出现。而且即便效果出来了也不尽令人满意。如果大家一定要在Lightscape平台下表现异型暗藏灯效果。个人建议最好还是采用传统的灯光阵列法。这样操作简单。效果也不错。具体修改步骤还请同学慢慢领悟。最终我采用的是用3dmax中的自由面光源来进行阵列。测试效果如图所示。以上就是利用Lightscape实现异型暗藏灯效果。希望对大家有所帮助。大家可以去室内模型找一些模型试试手。看看效果如何吧。
