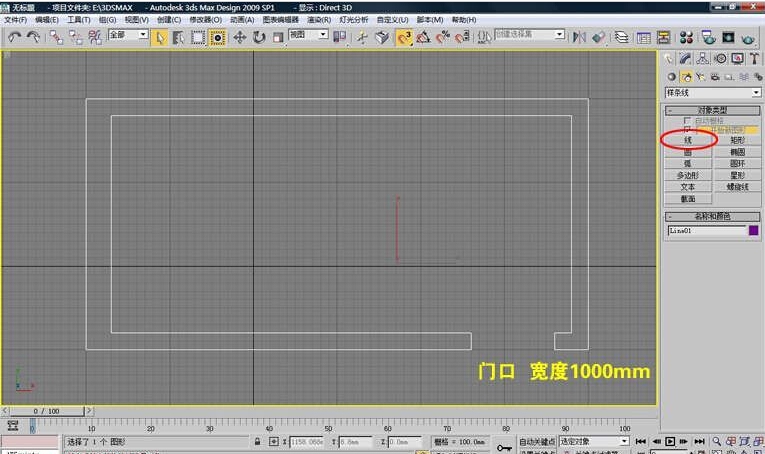

墙体开门窗通常用布尔运算。其实完全可以不用布尔。只用简简单单的网格建模即可。假设：墙高2800mm。厚200mm；窗一高1500mm。宽2000mm；窗二高1500mm。宽1000mm；门高2000mm。宽1000mm。（这些尺寸是为了制作方便）在顶视图用线条做一个墙的底面线框：

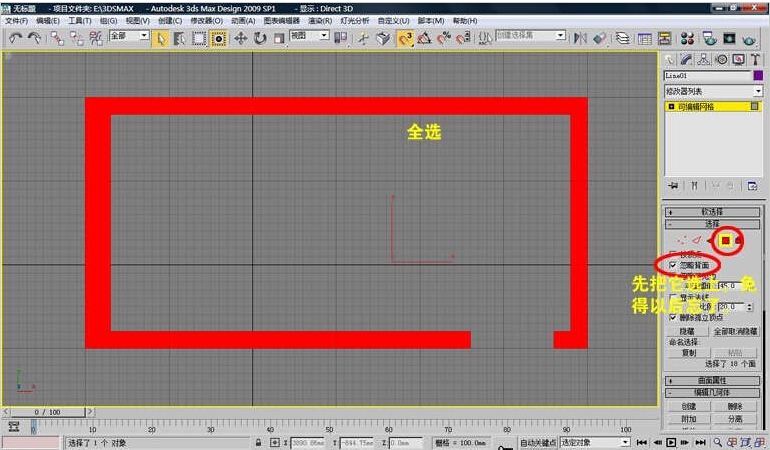

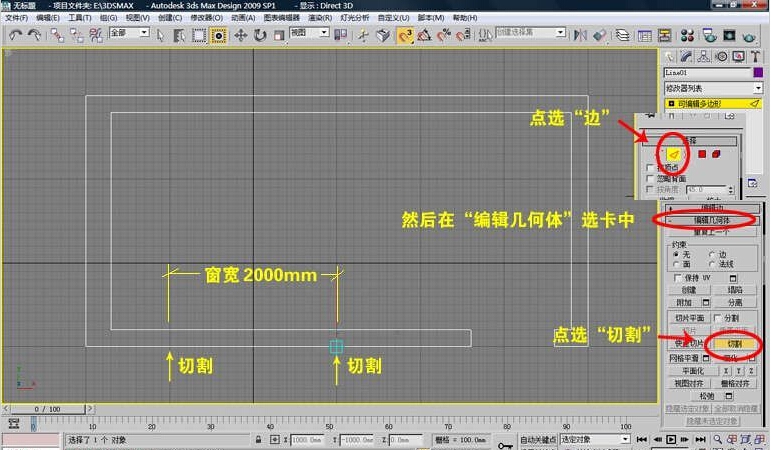

然后转换为“可编辑多边形”。现在要增加窗口的线。用“切割”的方法在墙底面“切”出窗口：

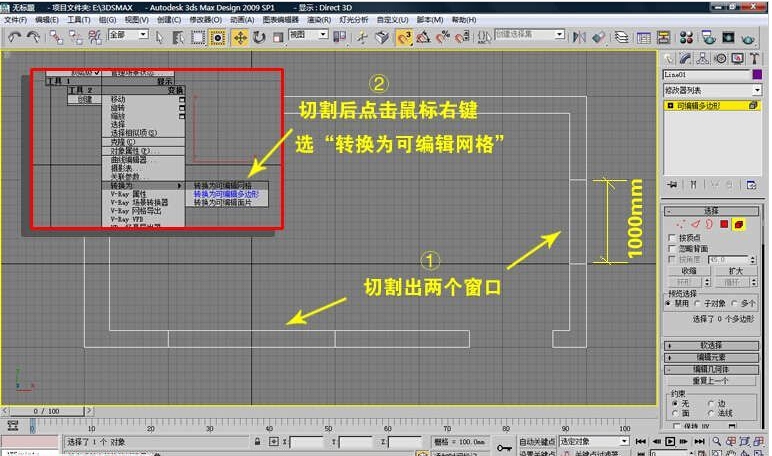

切割后转换为“可编辑网格”：

然后把墙体挤出。但是。要分步骤挤出。目的是给门。窗分出网格线：

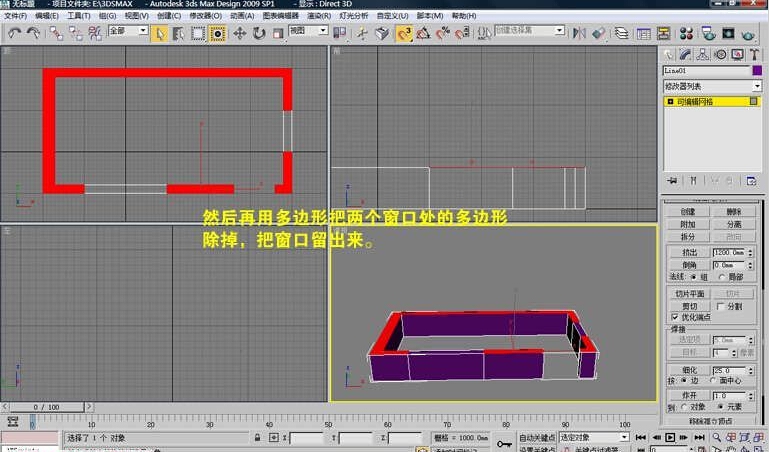

先挤出800mm高。分出窗台高度： 再往后窗台就不需要挤出了。把窗台的面除去。不参与以后的挤出：

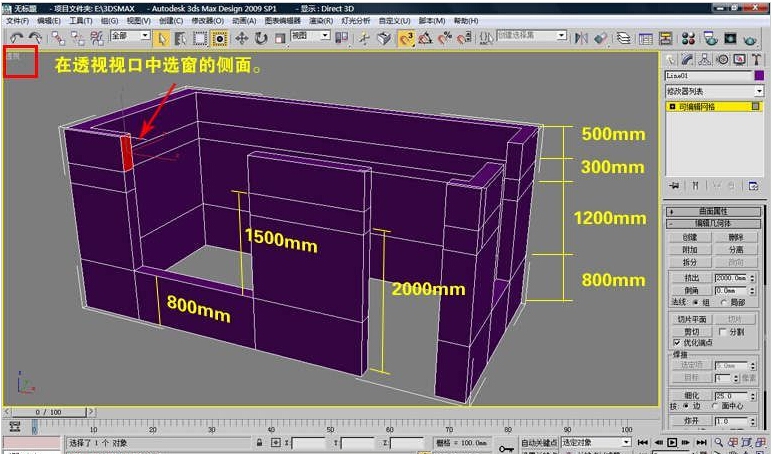

按照门高。窗高的尺寸分步挤出。目的是为门。窗部位的墙体创造网格：墙总高完成后。从门窗的侧面把门。窗上方的墙面挤出：

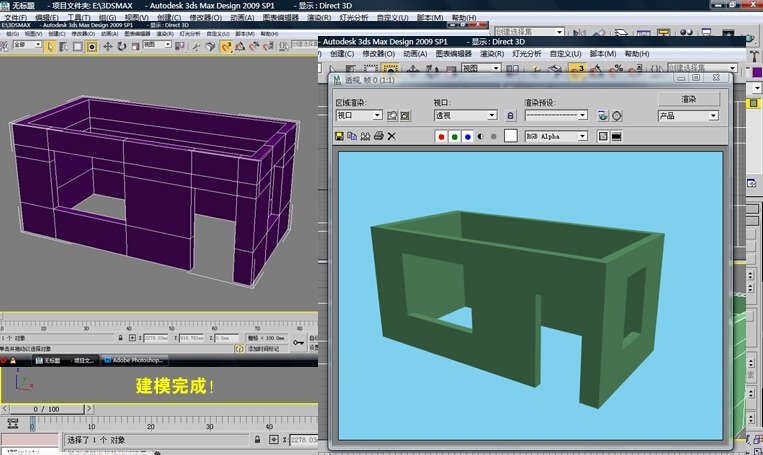

注意门的高度。应该是两个侧面都选中：最后有门。窗口的墙就完成了：
