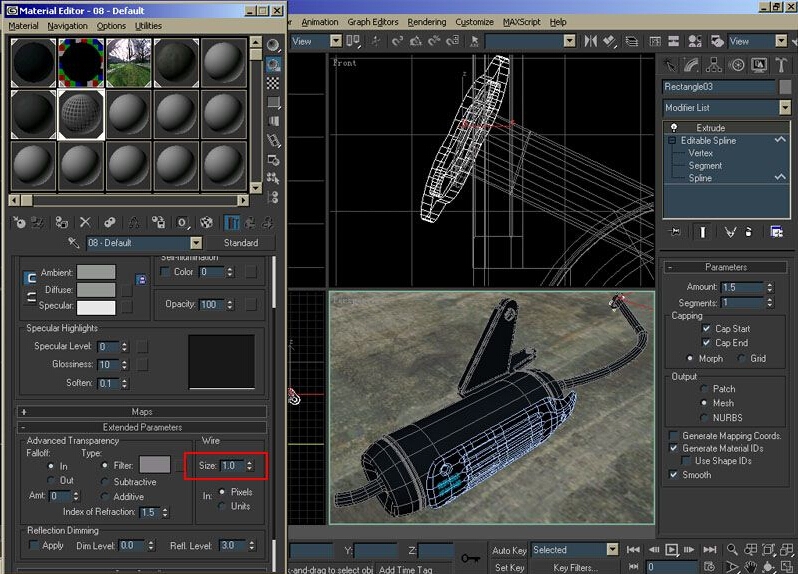

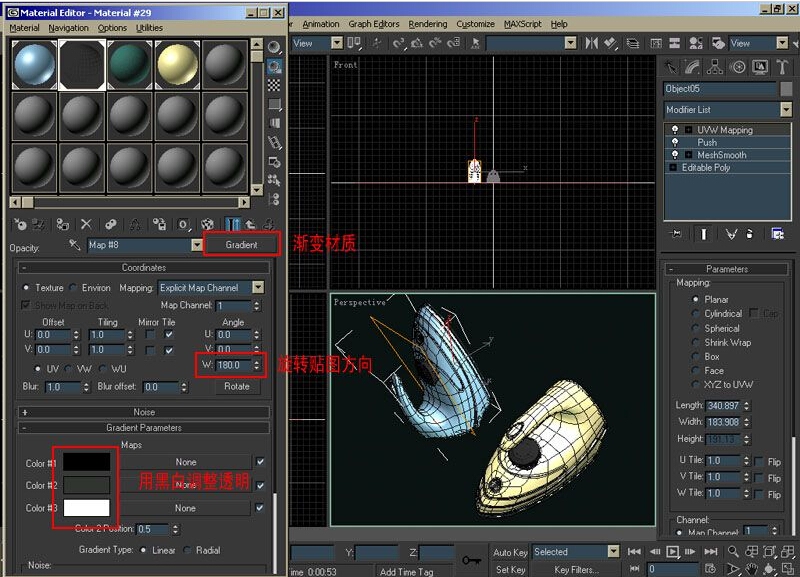

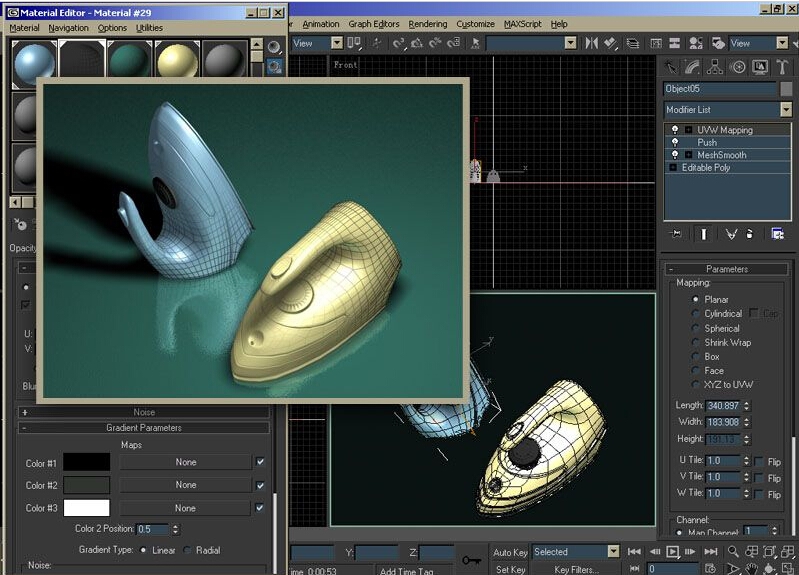

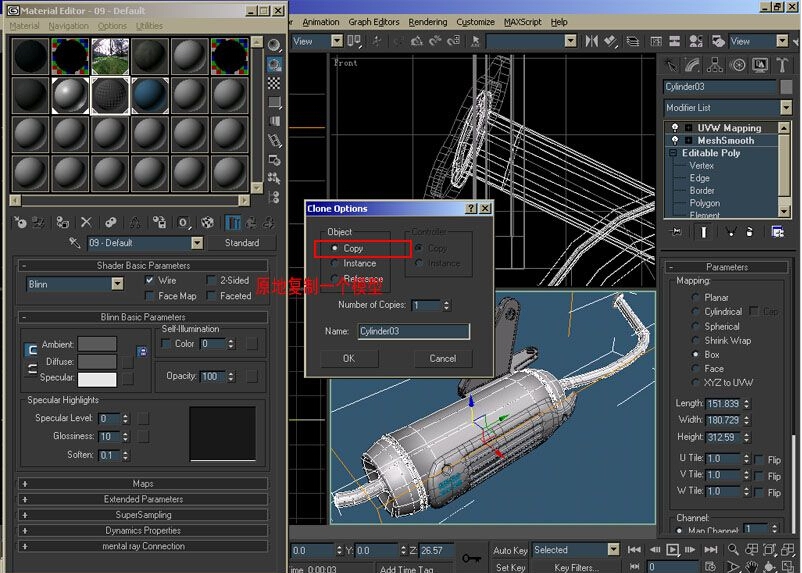

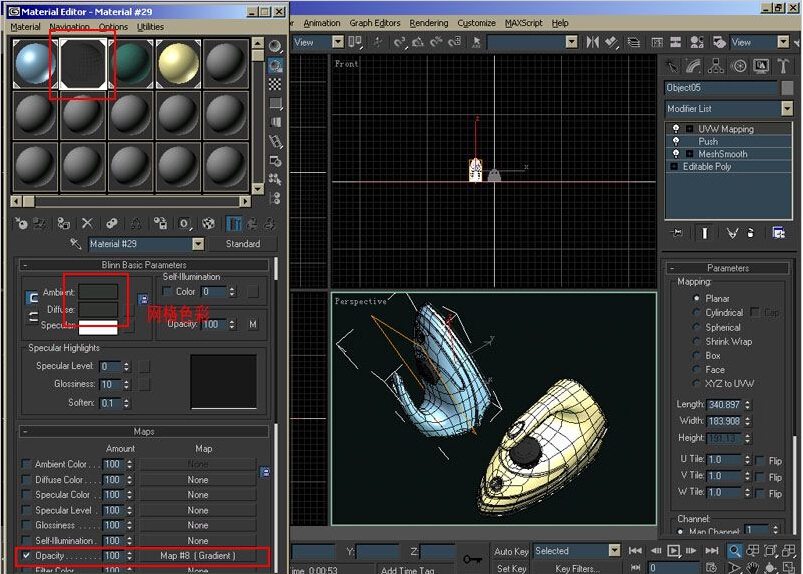

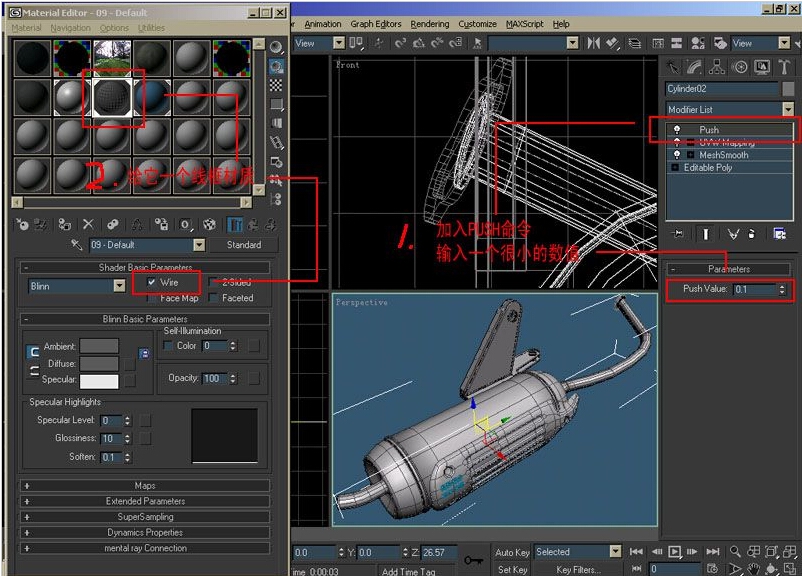

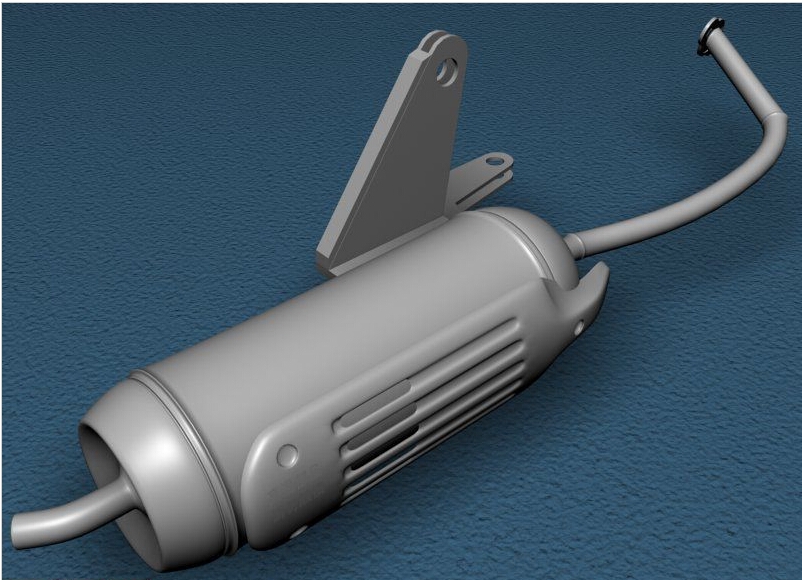

由于我们经常要渲染大幅面的线框图。用通常的布纹材质渲染会出现我们不需要的背面的线条。和正面线条交叉在一起时画面线条杂乱不堪。而且不能和背景图象一同使用（屏幕拷贝尺寸太小。不在此讨论范围）。因此MAX在5.0以后增加了PUSH修改命令。我们用它来制作一个带实体的线框图。可以任意定制输出尺寸的线框图。先看一张渲染完成图：1.灰模（不带材质效果的3D模型渲染）2.带线框的实体模型3.制作方法：因为外挂渲染器不支持MAX的线框模式渲染。所以我们只能用MAX默认的SL渲染。先原地复制一个物体。原来的物体作为实体。而复制的物体做为网格物体。4.增加一个PUSH修改器。PUSH是按照物体的法线方向。向外扩张或向内收缩的。不存在缩放比例失调问题。5.在材质球里直接调整线框的色彩。在这里调节线条渲染的尺寸。渲染输出。完成。。。。。。。。。。。。。。。。6.我们再来做网格渐变消隐的效果。先看一下试渲染的图：7.可以为需要做消隐的网格设置一个贴图坐标。也可以使用程序自身的坐标。8.MAX里的网格渐变消隐效果。是我们给线框材质一个带渐变透明信息的贴图。就是在材质编辑器的透明通道里加入一个渐变贴图。9.把材质指定给PUSH的物体。渲染完成。。。。。
