3dmax怎么做海螺?海螺的形状是不规则的。建模会不会很难。下面我们就一起来看看3dmax制作简单的海螺模型吧!

3dmax制作简单的海螺模型具体步骤如下：

1. 海螺形体。海螺形体的特点是椭圆体。但不规则。需要使用“Loft(放样)”命令制作。

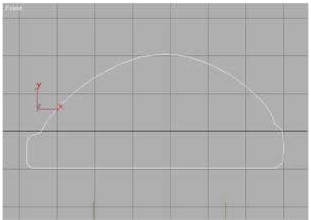

首先。绘制海螺正视截面图形。在“Front(前视窗)”中。选择“CreatShapesLine(直线)”绘图命令。绘制如图1所示的图形。

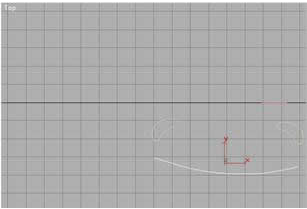

2.再选择“ModifyEdit SplineSub-ObjectVertex(顶点)”命令。调整各个点直至满意。在“Top(顶视窗)”中。选择“CreatShapesLine(直线)”绘图命令。画一条直线作为放样路径。如图2所示。

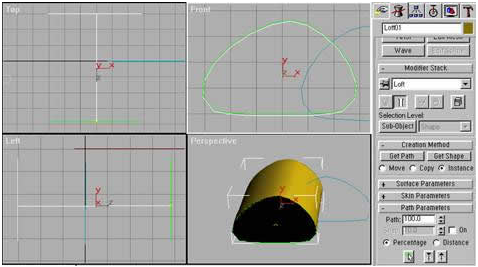

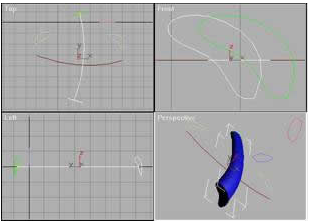

3.选择“放样路径”。选择“CreatGeometryLoft ObjectsLoft(放样)”命令。单击“Get Shape(获取图形)”按钮。并选择“Instance(实例)”选项。在“Front(前视窗)”械慊鹘孛嫱夹危换氐健癓oft”面板上的“Path Parameters(路径参数)”命令条下。设置“path=50”。再选择“Get Shapes”点击截面图形;再一次设置“path=100”。再点击截面图形。得到图形如图3所示。

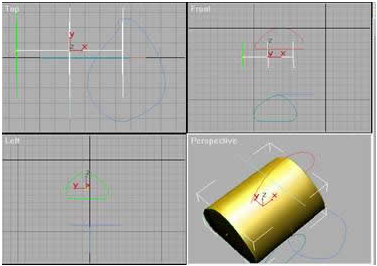

4.进入“Left(左视窗)”中。选择“Rotate(旋转)”命令。单击右键弹出旋转对话框。设置“Y=-90”。旋转结果如图4所示。

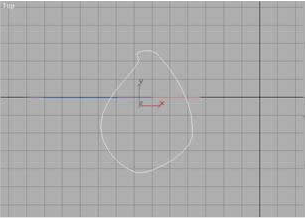

5.进入在“Top(顶视窗)”中。选择“CreatShapesLine(直线)”绘图命令。绘制海螺的顶视图形。如图5所示。作为拟合图形的X轴向图的使用。

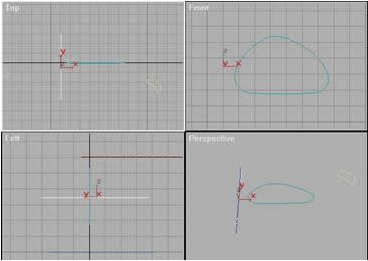

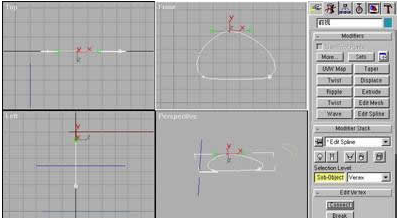

6.选择“Front(前视窗)”。选择“CreatShapesLine(直线)”绘图命令。画如图6所示的图形。作为拟合图形的Y轴向图的使用。

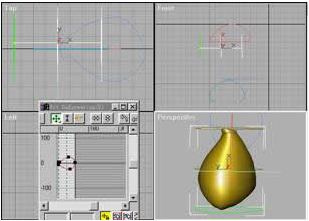

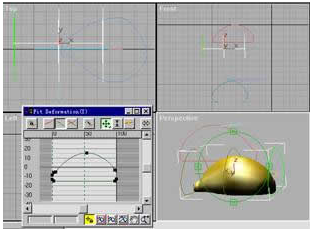

7.选取放样物体。选择“ModifyLoftDeformationsFit(拟合)”命令。从弹出的对话框中。点击“Display X Asix(显示X轴)”按钮。单击“Get Shape(获取图形)”按钮。在“Top(顶视窗)”中点击“海螺顶视截面图形”。回到“DeformationsFit”对话框。单击“Rotate 90 CCW(逆时针旋转90度)”按钮。如图7所示。

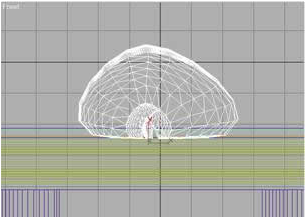

8.单击“Display Y Asix(显示Y轴)”按钮。点击“Get Shape(获取图形)”按钮。在“Front(前视窗)”中。点击“海螺侧视截面图形”。结果如图8所示。

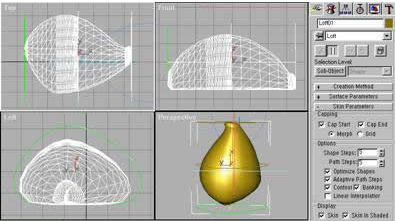

9.关闭“Fit”命令对话框。打开“Skin Parameters(外皮参数)”命令条。勾选“Optimize Shape(优化图形)”和“Skin(外皮)”两个命令。结果如图9所示。

10.在“Top(顶视窗)”中。绘制海螺体底部的凹槽。选择“CreatShapeLine(直线)和Rectangle(距形)”绘图命令。绘制如图10所示的图形。

11.选择曲线段为放样路径。进入“CreatGeometryLoft ObjectLoft(放样)”命令。分别将“Path”设置为“0”和“100”。在“Top”视窗中。分别选取这两个截面图形。结果如图11所示。

12.将其放置在海螺的底部。通过“Boolean(布尔运算)”命令的“减集”。挖出一个凹槽。如图12所示。

到这里3dmax制作简单的海螺模型就完成了。你学会了吗?
