CAD软件怎么画半圆圆弧?在学会CAD绘制标准波浪线之后。让我们一起来看看CAD画半圆的方法吧。本期。就由云渲染农场来为您整理这些CAD软件绘制半圆圆弧的方法总结。

CAD软件怎么画半圆圆弧?

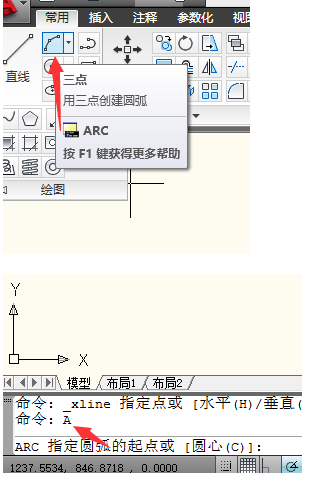

步骤一。首先我们可以使用CAD画圆弧快捷键来在CAD软件里绘制半圆圆弧。CAD画圆弧的快捷命令是A。只要在下面输入A。回车。就可以画半圆了。当然。我们也可以选择点击菜单栏中如图所示的选项进行半圆圆弧的绘制。

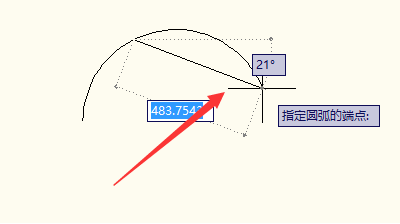

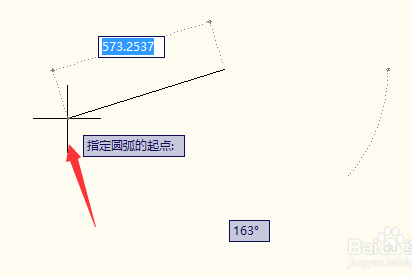

步骤二。选择CAD画圆弧命令以后。我们可以用两种方式画圆弧。第一种是圆弧三点确定。其中包括半圆圆弧的两个端点以及圆弧上中间的一个点。如下图所示。

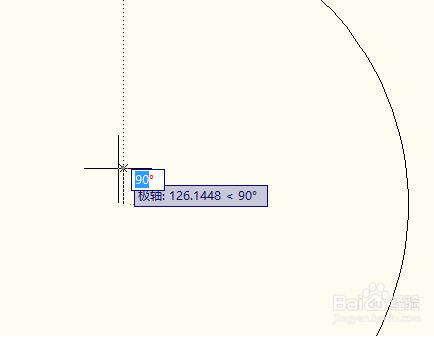

步骤三。第二种方式就是首先确定半圆圆弧圆心的方式。我们在点击CAD圆弧命令后。继续输入C进行圆心的确定。确定圆心以后。接着进行调整半径和位置。点击选择两个端点后exc退出即可完成。

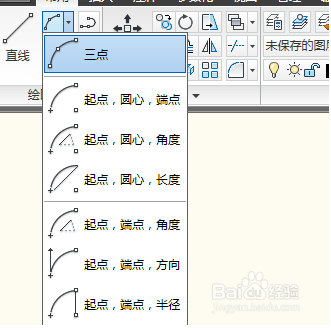

步骤四。当我们点击绘图工具图标旁边的小三角形的时候。就会出现各种各样的绘制CAD圆弧的方式。我们就可以选择自己最适用的方法了。

步骤五。如果要在CAD软件画固定长度和角度的半圆圆弧。可以在确定圆心后首先输入半径长度。然后回车输入角度就可以了。

以上就是云渲染农场为您总结的CAD画半圆圆弧的方法。除了使用CAD画圆弧快捷键之外。还有其他更多绘制CAD半圆的方法。大家学会了吗?
