CAD制图时怎么标注测量斜线长度?在之前。云渲染农场为您整理了CAD标注高度的方法。那么。你知道怎么在CAD里测量斜线长度尺寸吗?本期。就来一起看看CAD制图时测量标注斜线尺寸的方法吧!

CAD制图时怎么标注测量斜线长度?

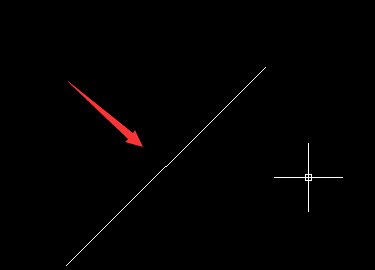

步骤一。打开CAD软件。我先在上面随便画了一条斜线作为例子。来讲解标注测量斜线长度的方法。

CAD制图时标注测量斜线长度的步骤方法(cad测量一条斜线的长度标注法是)

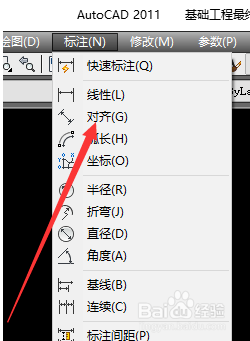

步骤二。选中斜线后。点击CAD页面上端命令栏的【标注】。在弹出的窗口我们点击选择【对齐】。

CAD制图时标注测量斜线长度的步骤方法(cad测量一条斜线的长度标注法是)

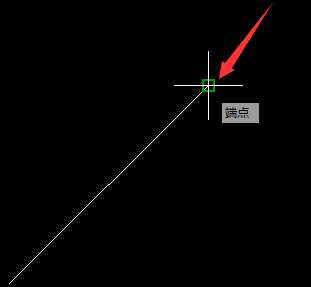

步骤三。使用CAD标注功能拾取斜线的一个端点。松开手。移动光标点击斜线的另一个端点。

CAD制图时标注测量斜线长度的步骤方法(cad测量一条斜线的长度标注法是)

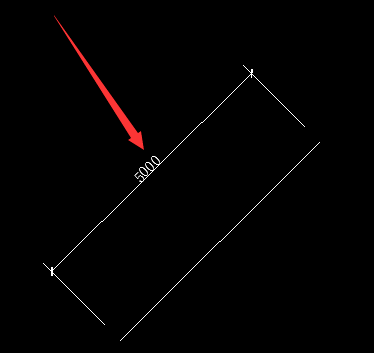

步骤四。移动鼠标到合适的位置。左击确定。我们就可以标注测量出这条CAD斜线长度了。长度是5000。

CAD制图时标注测量斜线长度的步骤方法(cad测量一条斜线的长度标注法是)

*注意:在标注尺寸时要点击打开【对象捕捉】开关。
