怎么在CAD制图时绘制弯曲引线箭头?在我们绘制CAD建筑平面图的时候。一些引线箭头能够帮我们整理好图纸的方向。避免参考时出现错误。本期。云渲染农场就为您带来画CAD弯曲引线箭头的方法。一起来看看吧!

怎么在CAD制图时绘制弯曲引线箭头?

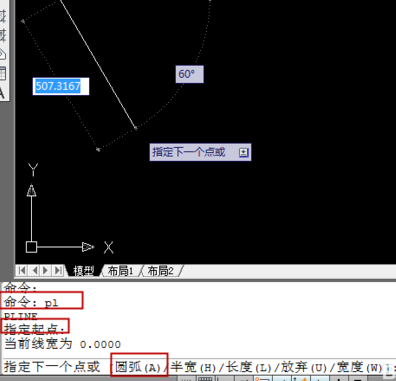

步骤一。打开CAD软件。我们来进行弯曲引线箭头的绘制。直接输入CAD箭头命令“pl”。回车。在cad中确定弯曲箭头的起点。这时不能急着定第二个点。因为我们我们先要画一条弯曲的弧线。所以在下方的“指定下一点”,我们要选择"A”。

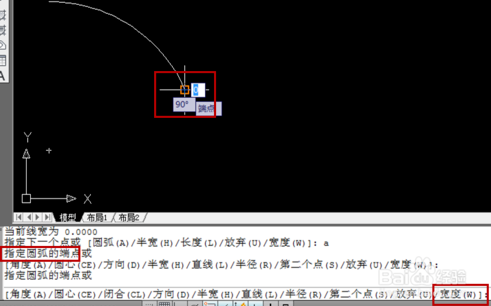

步骤二。紧接上一步。输入a。回车。然后指定弯曲引线的下一点。确定弯曲点后。看到下方命令栏中。我们要选择"w"

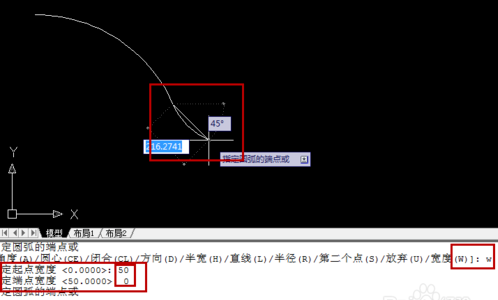

步骤三。紧接上一步。输入w。回车。然后指定弯曲引线箭头两个端点的宽度。输入“50”。回车。再输入“0”。回车即可。如图所示。最后用鼠标确定CAD箭头的端点。点“Enter”键确定。

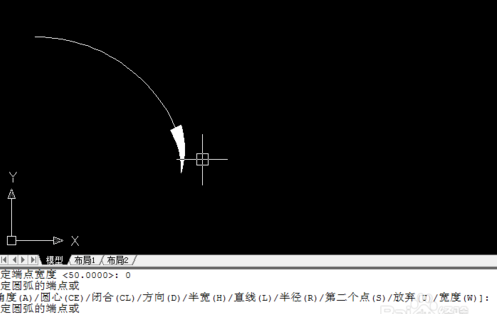

步骤四。CAD弯曲引线箭头的绘制就这样完成了!来一起看看最终效果吧!

更多>>CAD软件绘制半圆圆弧的方法总结

>>CAD绘制虚线矩形的方法与步骤

以上就是云渲染农场为您整理的在CAD制图里绘制弯曲引线箭头的方法了。我们在使用CAD箭头命令画弯曲箭头的时候。一定要先注意完成引线的绘制之后。再确定箭头端点。更多CAD教程。欢迎收藏云渲染农场网站哦!
