SketchUp导出dwg文件全是断线怎么办？草图大师导出dwg文件基本上都是断线在导入CAD修改起来非常的麻烦。本文小编将和大家分享解决SketchUp草图大师导出dwg文件全是断线的方法。有需要的小伙伴们快和小编一起来看看吧。解决SketchUp草图大师导出dwg文件全是断线的方法：一。SketchUp草图大师导出dwg文件

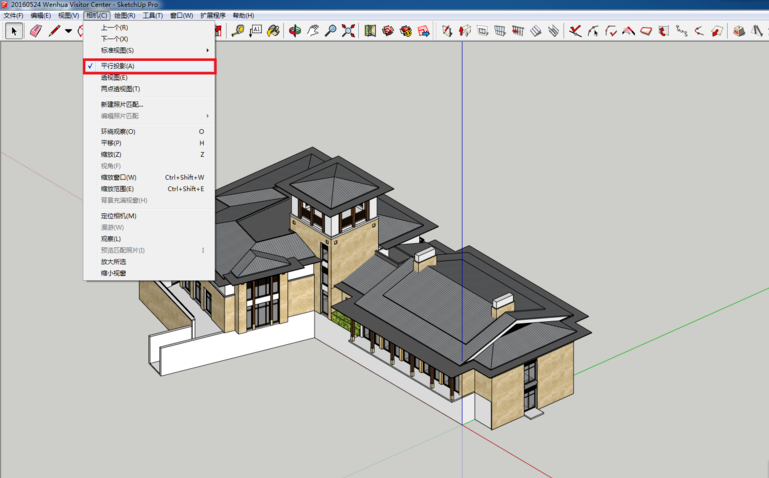

1.打开做好的SketchUp模型。将视图调整为平行投影。并选好要导出的立面角度。

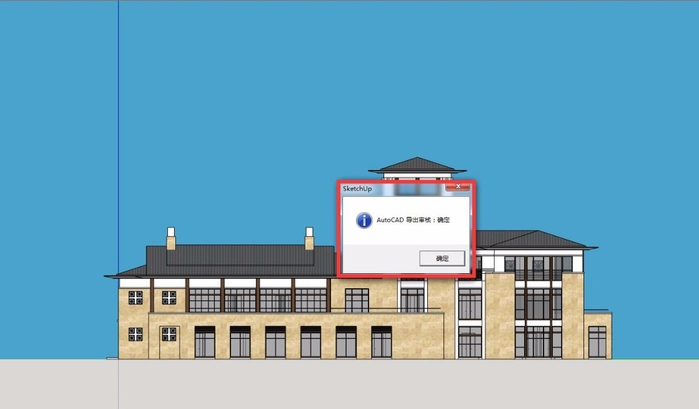

2.在草图大师su工具栏依次选择“文件-导出-导出2D模型”。并选择dwg格式。调整导出样式。“显示延长线”这一条一定不要勾选。SketchUp草图大师导出dwg文件成功。详细的导出方法可参考：草图大师su导出DWG格式的正确方法

二。草图大师导出dwg文件全是断线

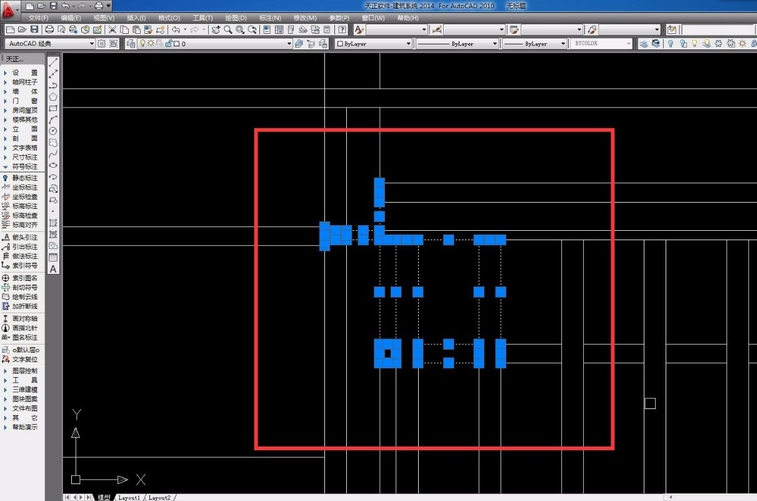

1.用天正将草图大师导出dwg文件打开。放大局部可以看见。dwg文件全是断线。每个线段交点都是断开的。

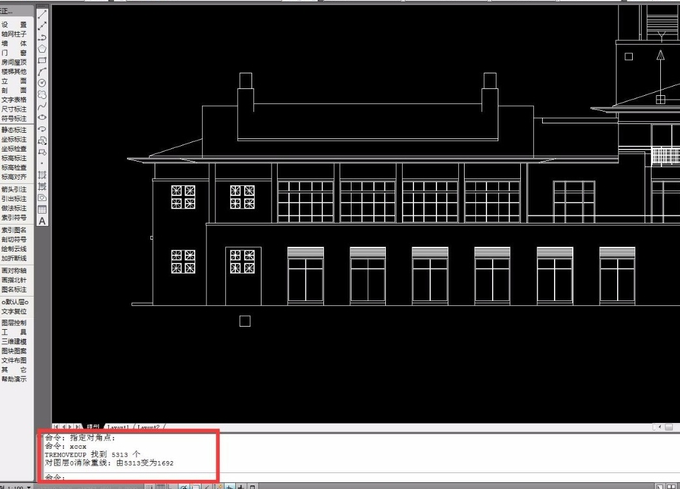

2.SketchUp草图大师导出dwg文件全选。并输入快捷键“XCCX”即“消除重线”。下方动态线示栏会显示线段由多少条变为多少条。

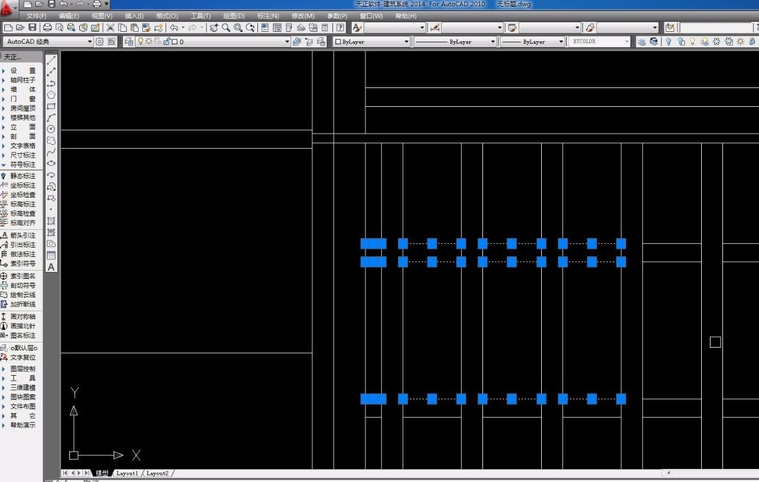

3.放大局部可以发现。之前的dwg文件断线都已经连接好了。有一些个别情况需要自己另行处理。但90%以上都是完好的线段。SketchUp草图大师导出dwg文件全是断线的问题解决了。

以上就是解决SketchUp草图大师导出dwg文件全是断线的方法。希望本文的方法分享可以给小伙伴们带来帮助。
