在3d模型建模的过程之中。法线贴图是一种常用的提升效果的同时不增加显卡负担的优化方法。那么。怎样才能将3d法线贴图贴在模型上。这种贴图又有怎样的作用呢?本期。云渲染农场就来为您讲解3d法线贴图贴在模型上的原理和步骤。

3D法线贴图贴在模型上的原理

法线贴图是通过对比高模和低模的差异。生成的贴图。

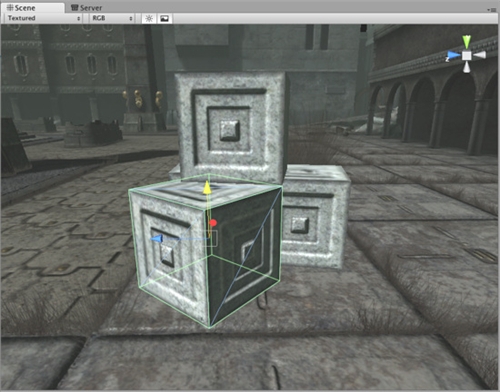

在运行时。使用法线贴图+低模即可表现出接近高模的效果。美术人员只需针对同一个模型制作一个高模和一个低模。烘焙出一张法线贴图。在游戏中使用低模+法线贴图即可达到高模的效果。同时大大降低了显卡的负担。

在渲染模型表面的时候。需保证光照方向和法线是处在同一坐标空间。光照方向在世界空间中。而法线在切线空间。将他们变换到同一坐标空间无非两种方法：

方法一：将光照方向变换到切线空间;

方法二：将法线变换到世界空间。

3D法线贴图怎样贴在模型上

将法线贴图贴在模型上的步骤一：

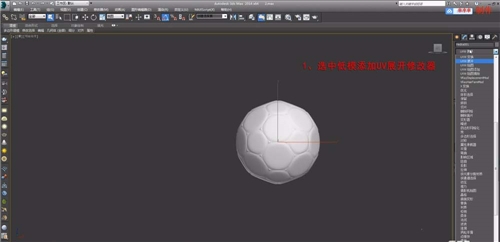

制作两个3dmax模型。两模型之间要有很大的差距。一个是低模一个是高模。完成后最好在同一位置放置。选择低模添加UV展开编辑器。

将法线贴图贴在模型上的步骤二：

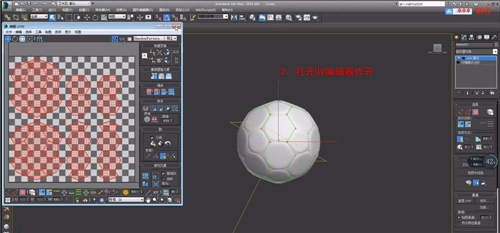

在UV展开命令下的属性面板内点击打开UV编辑器之后选择面炸开。

将法线贴图贴在模型上的步骤三：

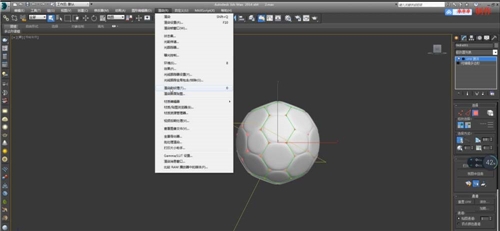

选择菜单栏-渲染-渲染到纹理。

将法线贴图贴在模型上的步骤四：

分别勾选启用选定对象。启用投影帖图之后点击选取添加高模。

将法线贴图贴在模型上的步骤五：

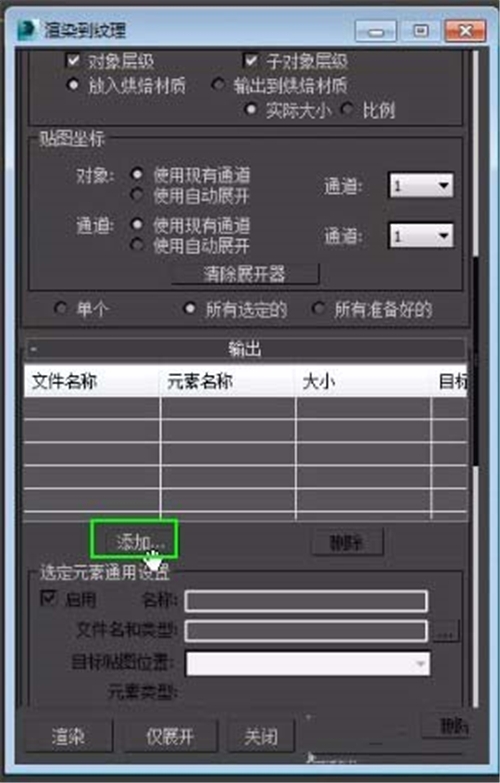

输出中添加NormalMap。

将法线贴图贴在模型上的步骤六：

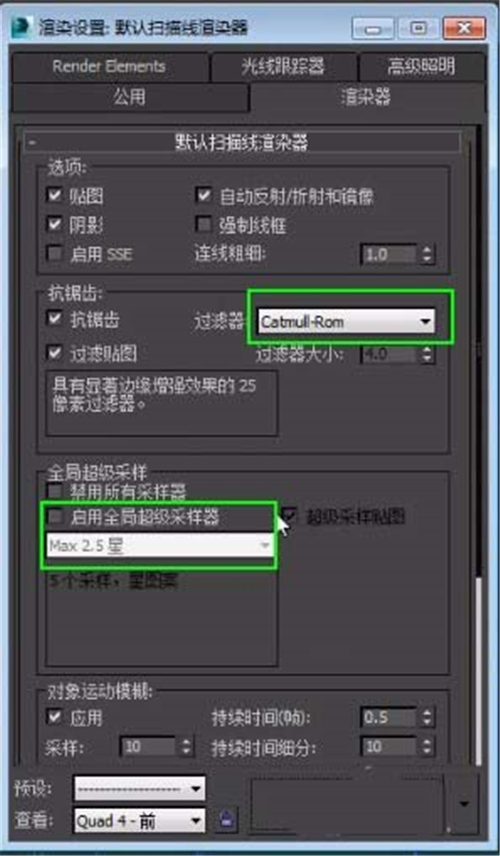

最后按F10或点击方式打开渲染器设置在渲染器中过滤器：Catmull-Rom。并勾选启用全局超级采样器。

将法线贴图贴在模型上的步骤七：

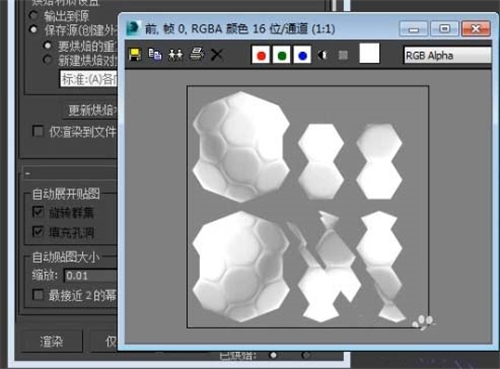

最后点击渲染到纹理中的渲染得到法线贴图。

将法线贴图贴在模型上的步骤八：

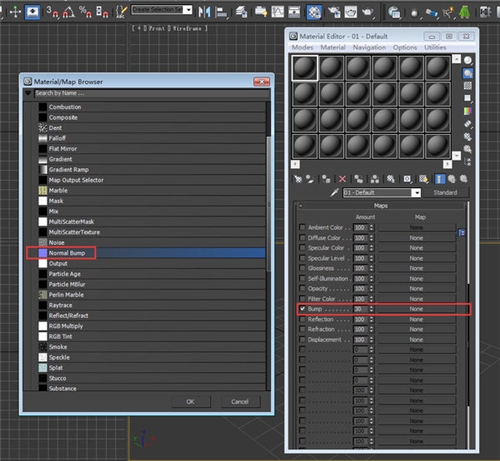

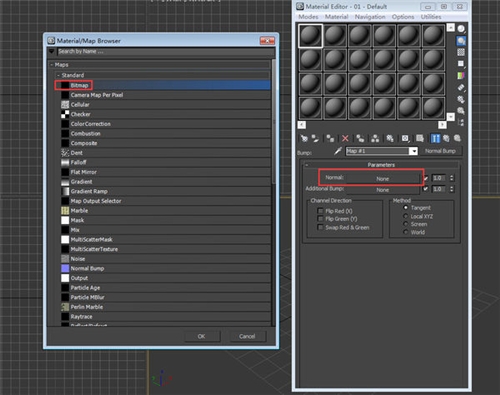

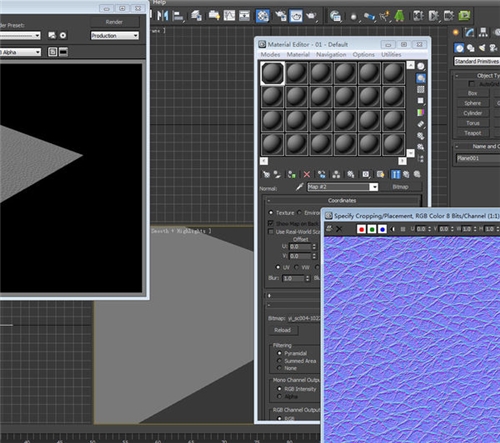

有现成的法线贴图后。只要在max材质编辑器里的凹凸里添加法线贴图(normal bump)。就可以了。

*注意：法线贴图要贴在凹凸通道里。

根据以上8个步骤。大家就可以很快捷方便地制作并添加法线贴图了。掌握了3d法线贴图怎样贴在模型上之后。就可以在降低电脑配置负担的前提之下。让模型的贴图光效达到更生动逼真的高模水平。更多关于3dmax模型贴图的小技巧(>>3dmax瓷器模型怎么贴图)。也欢迎收藏云渲染农场网站。时刻关注我们的更新哦!
