cad中虚线显示不出来怎么办?如果你也遇到了CAD虚线看不出来的情况。快跟小编一起来看看cad如何显示虚线吧。下面小编将和大家分享CAD虚线显示不出来的处理方法。CAD虚线显示不出来的处理方法如下:
步骤一。CAD虚线显示不出来是比例设置问题。在cad命令行中输入LTSCALE。如下图:记得修改比例因子。一般情况下。比例过小都会导致虚线变成实线显示。或者看不见。这里试试用这个命令修改一下比例因子。直到满意为止。

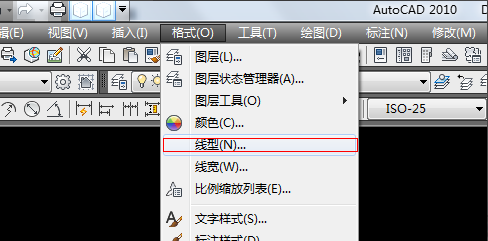

步骤二。cad如何显示虚线?我们可以重新加载。这个可能要麻烦一点。打开“线型控制”。选择“其他”。当然也可以通过“格式”——“线型”。如下。

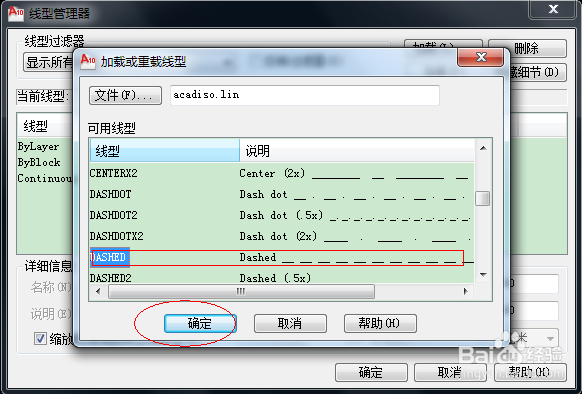

步骤三。经过步骤二后。会出现如下界面。如下图。点击“加载”。CAD虚线显示不出来在“加载”后的页面选择你需要的虚线。如下图。我选择的是矩形框中的虚线。选择后。点击确定。

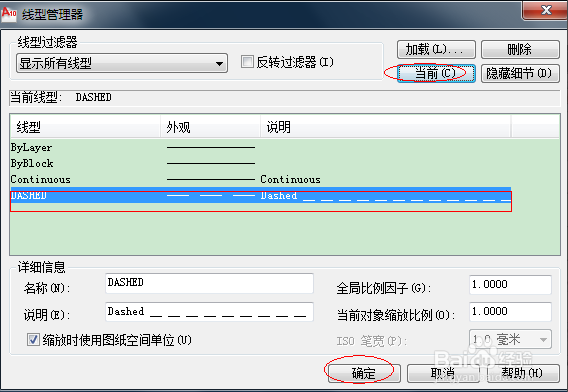

步骤四。在接下来的页面。选择刚才添加的虚线框。如下图。矩形框中的。然后点击右上角椭圆形矩形框中的“当前。最后再点击“确认”就可以了。CAD虚线显示不出来的问题处理好了。
以上四个步骤就是cad如何显示虚线?CAD虚线显示不出来的处理方法。希望本文的方法分享可以给小伙伴们带来帮助。上节小编和大家分享了在CAD软件中绘制点划线的方法与步骤。感兴趣的小伙伴们可以点击查看一下。
