CAD怎么给一条斜线画垂线?本文小编将和大家分享给CAD斜线做垂线的两种方法。感兴趣的小伙伴们快和小编一起来看看cad如何做斜线的垂线吧。给CAD斜线做垂线的两种方法如下：CAD斜线做垂线的方法一。 1.cad如何做斜线的垂线？使用快捷键“L”直线命令。连接AB。BC。如图。 2.在CAD软件中使用对象捕捉+直线L。设置“对象捕捉”给斜线做垂线。鼠标放在下方“对象捕捉”上右击---"设置"---勾选"垂足"。

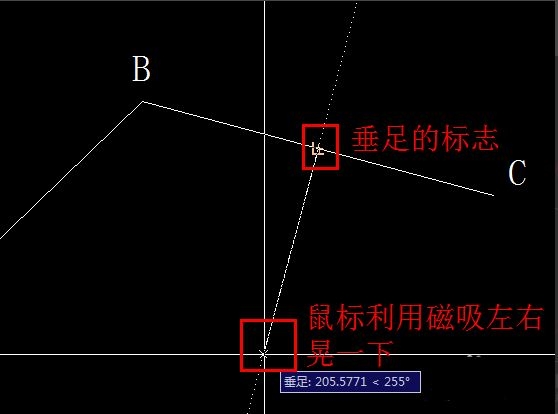

3.使用快捷键“L”直线命令。选择第一个点时。选择BC的中点；然后在垂直方向左右晃动鼠标会有如图所示的“垂足”出现。左击选择第二个点。OK。给CAD斜线做垂线完成。

CAD斜线做垂线的方法二。 1.使用构造线和快捷键XL给CAD斜线做垂线。输入XL或者点击“构造线”命令。按照提示依次选择角度A。参照R。选择直线。角度90度。如下图标识的步骤。

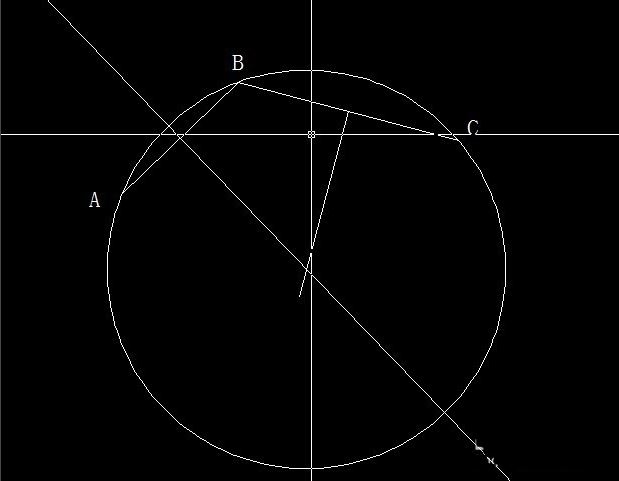

2.给CAD斜线做垂线完成。两条斜线的垂线交点即为圆心。

以上就是cad如何做斜线的垂线？给CAD斜线做垂线的两种方法。希望本文的分享能给小伙伴们带来帮助。上节小编和大家分享了CAD绘制角度斜线的方法。感兴趣的小伙伴们也可以点击查看一下。
