有些时候我们在使用CAD制图的时候会出现捕捉不到交点的情况。遇到这种问题的时候我们应该怎样解决呢?本期。云渲染农场为你您带来了轻松解决CAD无法捕捉交点的设置方法。快来和我们一起看看吧!

CAD捕捉不到交点怎么办?

步骤一。首先。CAD软件。再打开绘图的界面。直接选取该直线。使其交点出现。然后单击鼠标右键。点击捕捉替代-对象捕捉设置按钮 。

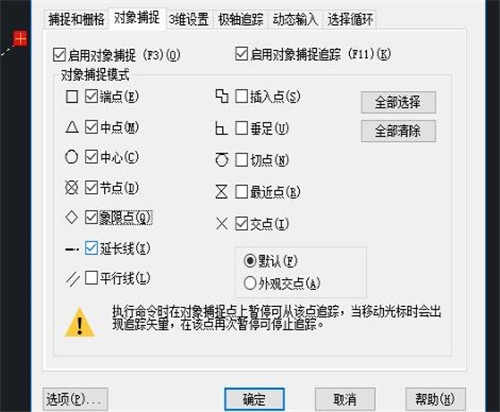

步骤二。在弹出来的对话框中。我们打开CAD对象捕捉的选项卡。左边框的点一般都能够勾选。右边框的点不必全都勾选。没有特殊需要。不建议勾选最近点按钮来解决CAD无法捕捉交点。

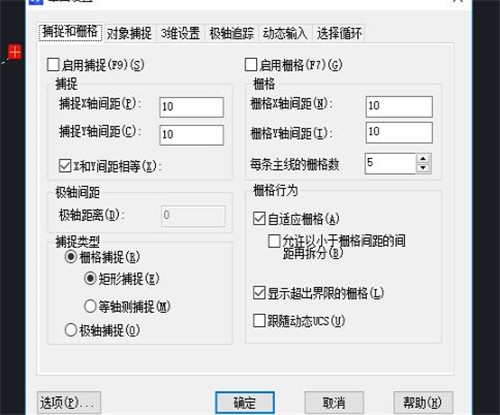

步骤三。如果捕捉不到交点。也有可能是开启了栅格捕捉的模式。可以打开捕捉和栅格选项卡。去掉“启用捕捉”的勾选。

步骤四。捕捉方式设置完成之后。点击确定按钮。可以按照自己的需要。使用捕捉方式来继续完成CAD作图。

更多>>CAD软件怎么设置捕捉from?资深设计师教您CAD软件设置捕捉from的用法

以上就是云渲染农场为您带来的解决CAD无法捕捉交点的方法。希望本期的分享能够给您带来一定的帮助!
