CAD并不是比较普遍的办公应用。它的使用具有一定的门槛。一般都是从事专业设计的人才懂得怎么操作。但有的朋友认为目前无法满足需求。那么CAD+c怎么进行二次开发环境？下面详细的教程来告诉大家。

云渲染农场还为大家准备了“CAD”相关视频教程。快点击查看>>

工具/软件

硬件型号：机械革命极光Air

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

新建类库项目

第2步

在新建项目中添加引用。打开cad安装目录。找到图中所示的dll文件。并在添加到引用中去。

第3步

新建类。在类中添加如图所示的引用。如果成功。则说明开发环境已经准备完毕。即可进入开发环节。

第4步

在VS中调试代码。打开CAD安装根目录。找到acad.exe.config文件。打开。在文件中添加：

如图所示。完成之后。重启CAD。在代码中添加断点。即可调试。

第5步

启动外部程序。需要注意的是。在调试之前应该启动外部程序。在类库项目上右键->属性。在启动外部程序中。找到CAD安装目录下的acad.exe文件。如图所示

第6步

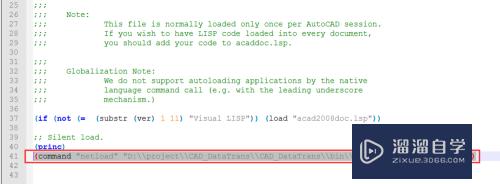

安装自己开发的插件。找到程序生成的dll文件。打开CAD根目录。找到Support文件夹下的acad2008.lsp文件。本机路径位：D:\Program Files (x86)\AutoCAD 2008\Support\acad2008.lsp。编辑acad2008.lsp。在文件最后添加：

(command "netload" "D:\\project\\CAD_DataTrans\\CAD_DataTrans\\bin\\Debug\\CAD_DataTrans.dll")。注意dll文件路径是你本机工程生成的的dll文件路径。一般在Debug目录或Release目录。修改完如图所示。重启CAD。验证自定义的命令吧！
