CAD是一款非常实用的绘图建模软件。软件的应用领域广泛。如建筑。土木工程。电器工程和制造业等。都非常的受欢迎。在绘制建筑图时。我们需要画避雷针。那么CAD怎么画电杆延伸式地线？小渲今天就来给大家介绍方法。

云渲染农场还为大家准备了“CAD”相关视频教程。快点击查看>>

工具/软件

硬件型号：小米 RedmiBookPro 14

系统版本：Windows7

所需软件：CAD2017

方法/步骤

第1步

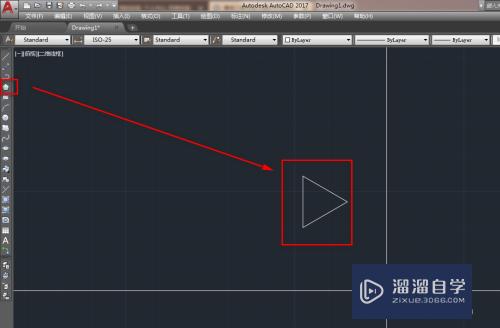

打开CAD。使用多边形工具绘制一个等边三角形。如下图。

第2步

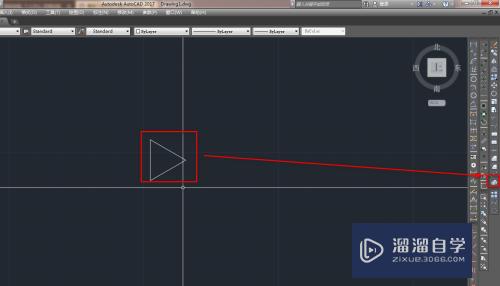

选中三角形。点击分解。如下图。

第3步

使用定数等分工具。将三角形的一个边等分为三等份。如下图。

第4步

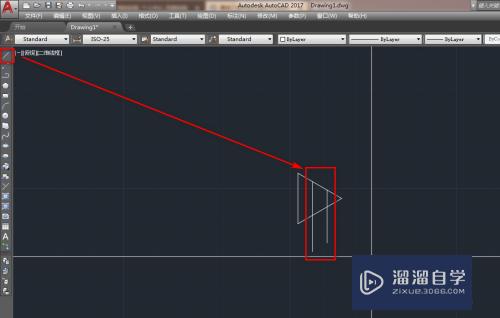

以等分点为起点使用直线工具绘制两条竖线。如下图。

第5步

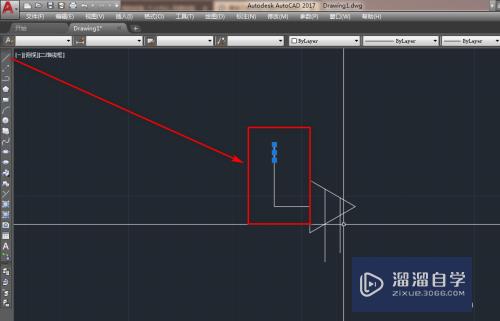

使用直线工具。绘制三段线。如下图。

第6步

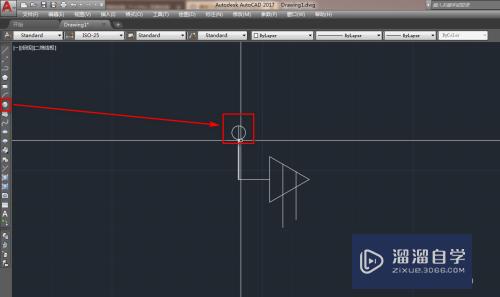

以最后一段线为直径绘制一个小圆。如下图。

第7步

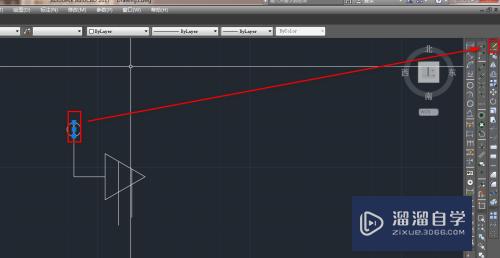

使用删除工具。将小圆里的竖线删除。如下图。

第8步

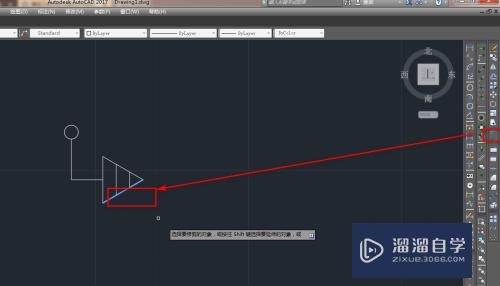

使用修剪工具。将多余的线段修剪掉。如下图。

第9步

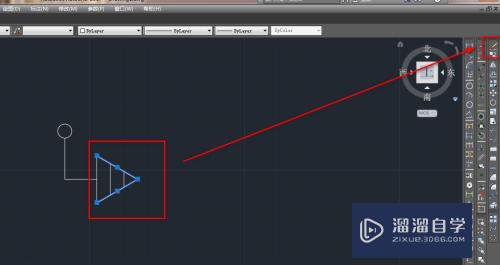

再次使用删除工具。将两条斜线删除。如下图。

第10步

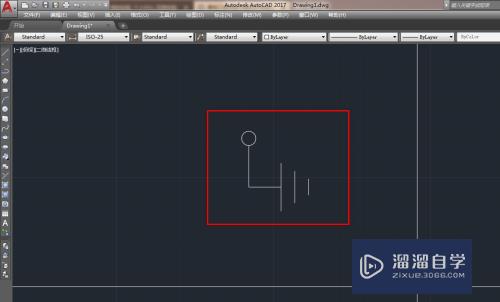

这样。就得到了我们需要的电杆延伸式地线（避雷针）图块。如下图。
