CAD是一款自动计算机辅助设计软件。在制图的时候。通过利用直线工具画出辅助线。圆工具画出圆。切点。旋转工具。标注尺寸工具使用。按图例标注出尺寸（直径标注）。那么下面就来详细介绍CAD圆如何相切并旋转的。

想要玩转“CAD”。快点击此入口观看免费教程→→

工具/软件

硬件型号：微软Surface Laptop Go

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

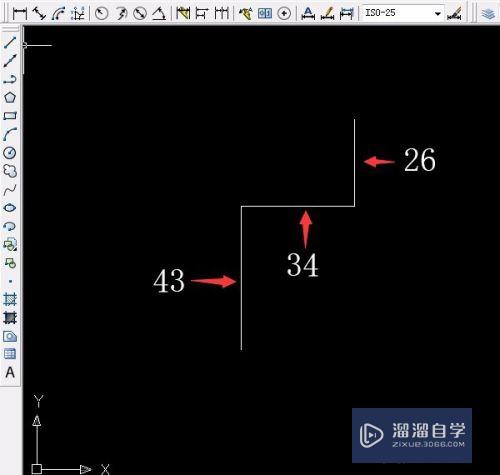

单击选“直线”。或按快捷键为：L。输入字母L后按空格键即可画直线。在绘图区画出辅助直线：43。34。26

第2步

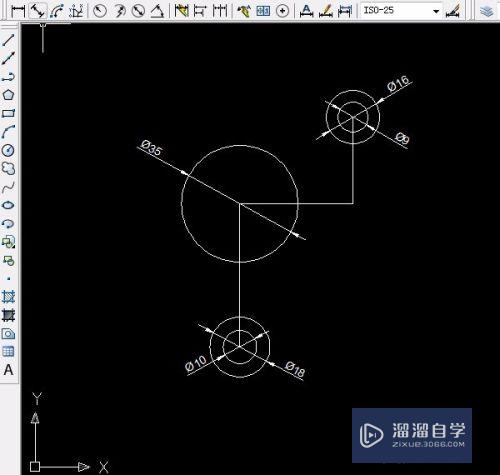

单击用圆工具。快捷键：C。画出直径35。18。10。16。9。

第3步

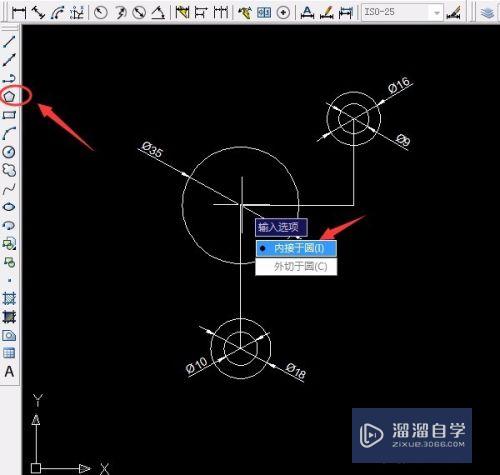

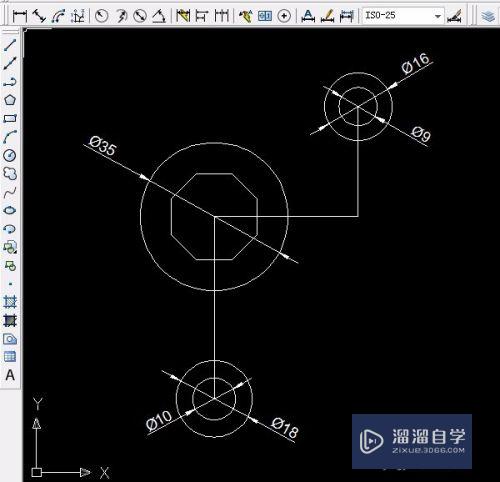

单击用“正多边形”工具。输入边的数目8确定。捕捉端点后单击“内接于圆”。输入半径11后确定。

第4步

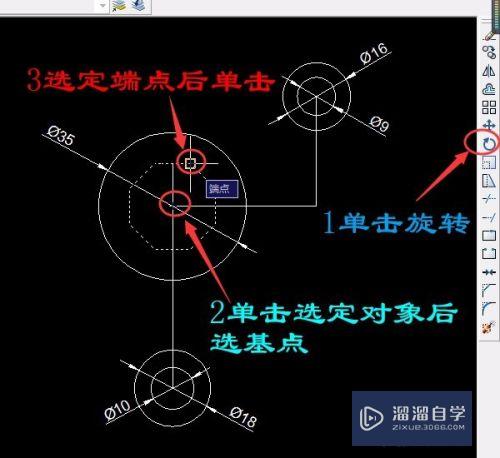

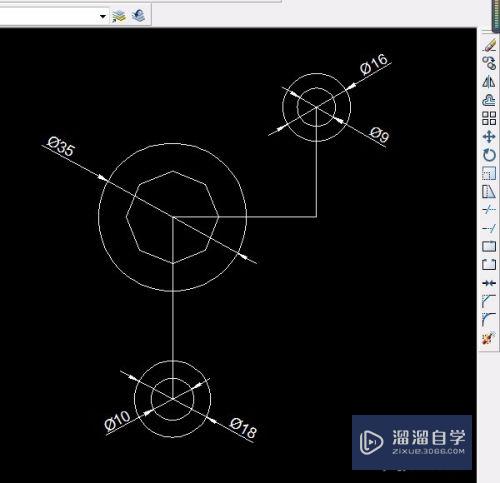

旋转“正多边形”。单击“旋转工具”选定对象。确定捕捉到旋转点后确定。再单击端点。

第5步

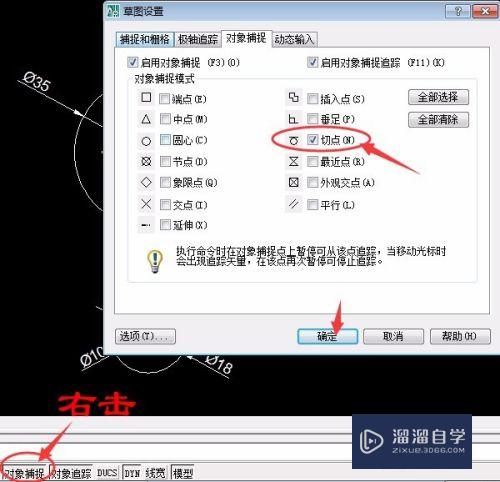

对准最下面的“对象捕捉”右击。单击“设置”对话框中单击“切点”前打√启动这功能。其它的功能单击取消打√。可单击“全部清除”后再单击。如图所示：

第6步

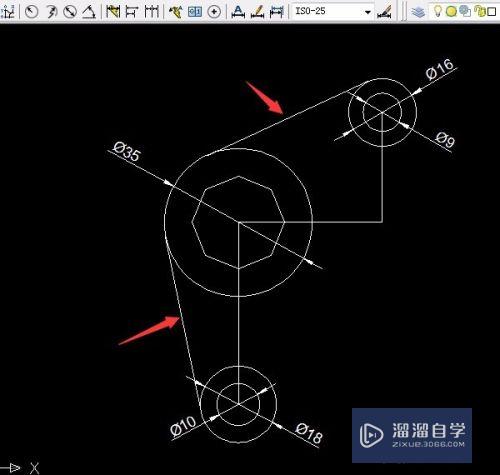

单击选“直线”。快捷键为：L。捕捉的圆的切点后单击鼠标。移动鼠标至另一个圆上出现“切点”字时单击鼠标后按空格键确定。用同样的方法画出另一条线。

第7步

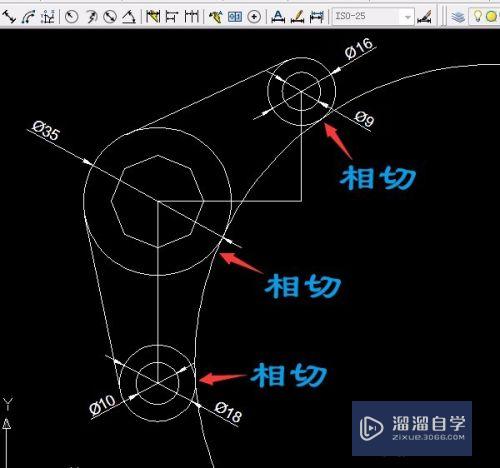

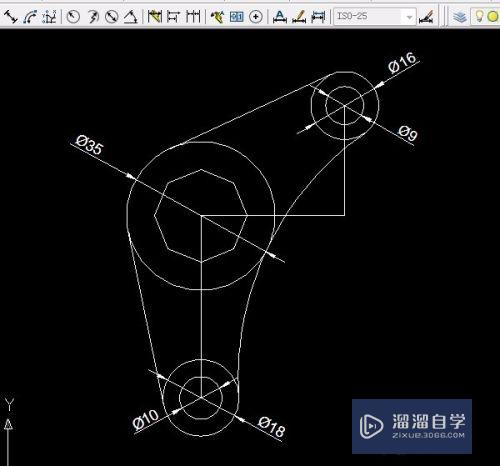

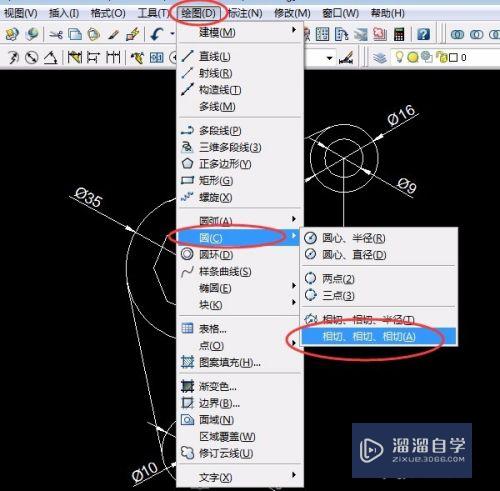

单击“绘图”菜单→圆→相切。相切。相切。分别单击三个圆画出圆后再修剪。

第8步

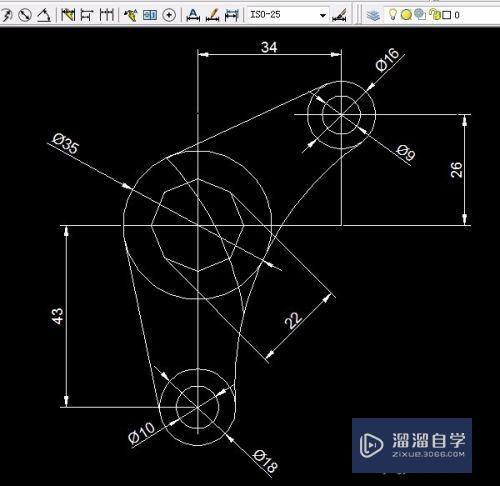

拉长直线后按尺寸要求标出尺寸。
