CAD是一款绘图软件。是绘制施工图的必备。绘制效果图的前期。制作视频的基础。在制作之前。我们需要设置好图框。那么CAD如何添加标准图框和调整比例？大家可以参考小渲的方法。

如果大家想要学习更多的“CAD”相关内容。点击这里可学习CAD免费课程>>

工具/软件

硬件型号：小新Air14

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

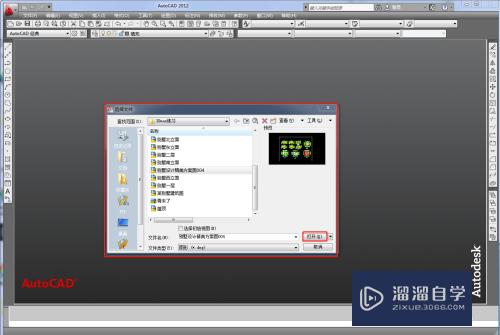

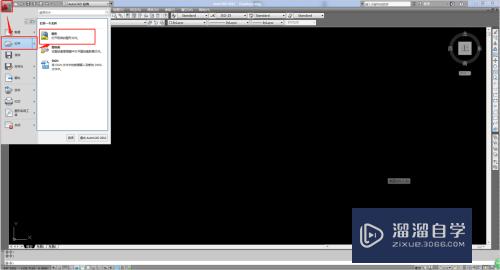

第一步。打开CAD软件。菜单栏选择打开-图形-打开需要套图框图纸。

第2步

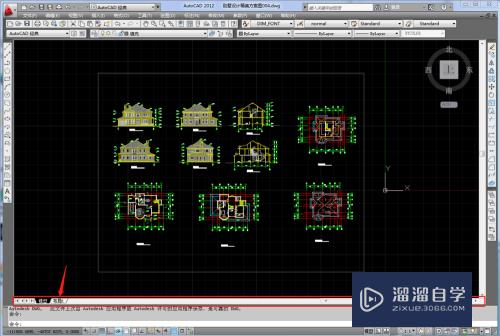

第二步。图纸打开后。点击布局。进入到布局界面。框选删除自带视口

第3步

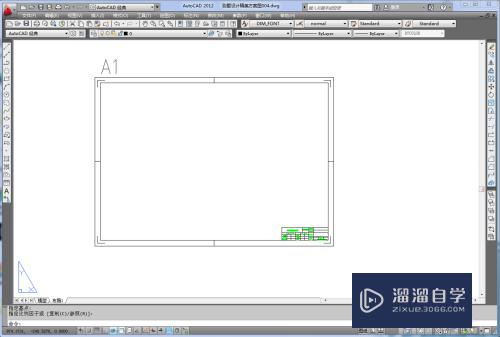

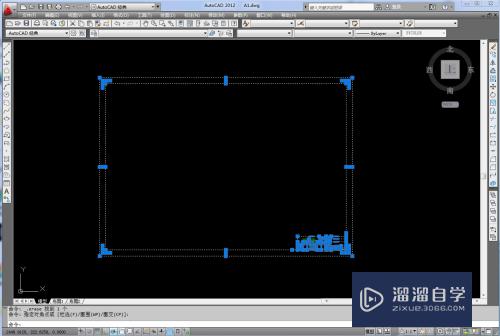

第三步。菜单栏选择打开-图形-打开标准图框。我这里已A1图框为例。打开后框选A1图框。然后按住“ctrl+shift+C”键带基点复制。回到需套图框图纸布局中。按住“ctrl+V”粘贴。

第4步

第四步。在命令栏输入“mv”命令回车。在图框内框选视口。然后按住“ctrl+1”弹出特性对话框。

第5步

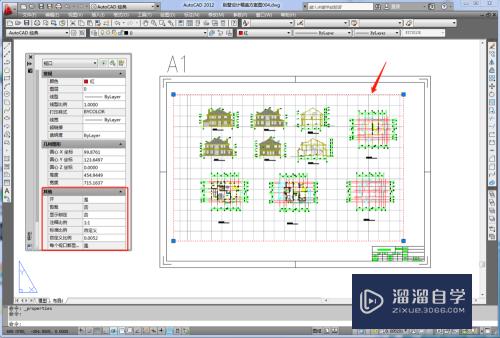

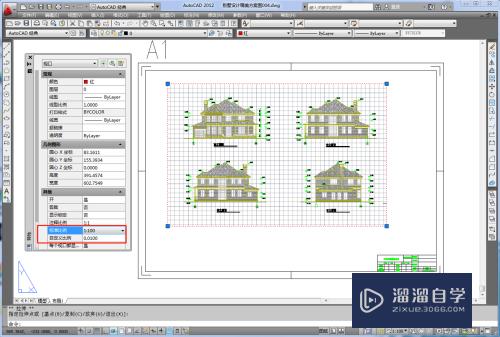

第五步。点击视口线。在左侧特性栏中可以看到比例。可根据图纸要求。选择标准比例调整大小。也可自定义比例手动输入调整大小。
