在CAD里面绘制图纸。我们经常会使用的就是多段线。但是很多新手刚接触软件。不知道多段线的操作方法。那么今天就以CAD多段线命令如何画箭头为例。来操作给大家看看。

云渲染农场还有超多“CAD”视频课程。欢迎大家点击查看

工具/软件

硬件型号：小米 RedmiBookPro 14

系统版本：Windows7

所需软件：CAD2014

方法/步骤

第1步

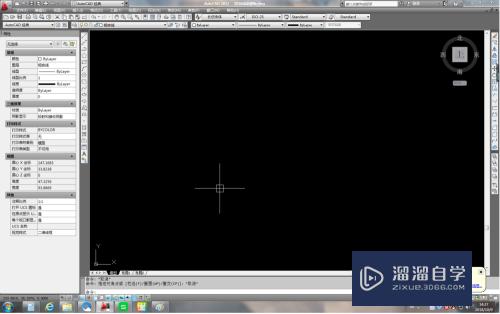

如下图所示。打开CAD软件。新建一个空白文件

第2步

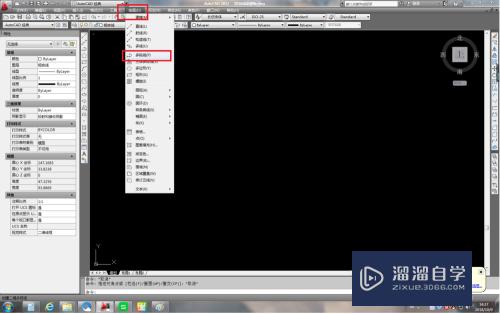

执行【绘图】【多段线】激活多段线命令。或者直接输入“PL”。也或者直接点击工具栏中的多段线图标。

第3步

根据操作提示。指定起点。鼠标左键随便点击一下

第4步

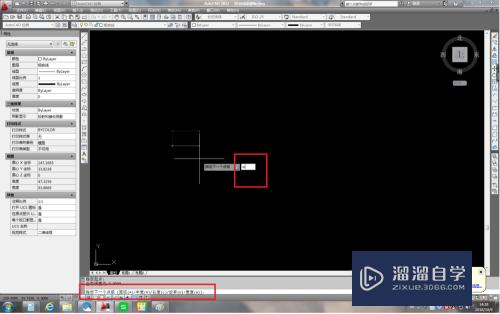

根据操作提示。输入字母“w”。然后回车离辞信。这是设置点的宽度

第5步

如下图所示。输摸新入数字“5”塑虚。意思是设置点的宽度为5mm

第6步

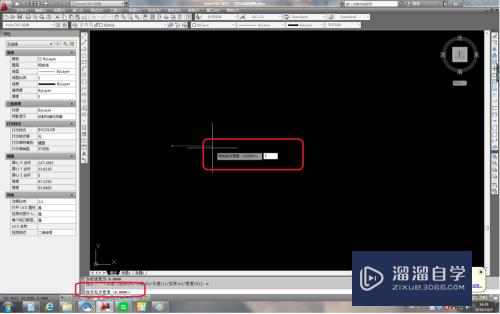

如下图所示。指定端点宽度默认的变成了5mm。所以直接回车就可以了。

第7步

鼠标左键随便点一下。箭头的直线部分就画好了。

第8步

重复之前的操作。输入字母“w”。回车。然后输入数字“10”。回车。

就是设置起点的宽度是10mm。

第9步

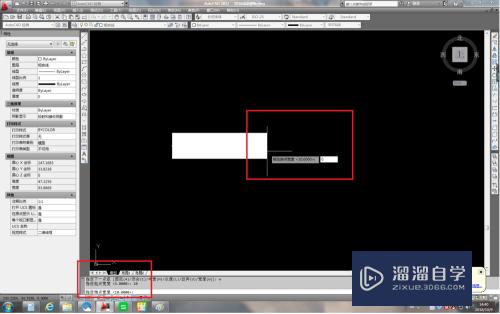

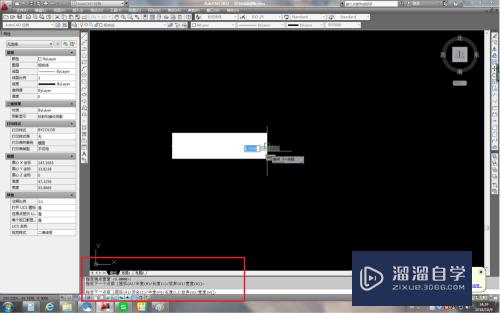

如下图所示的操作提示。指定端点宽度。我们输入数字“0”。回车

第10步

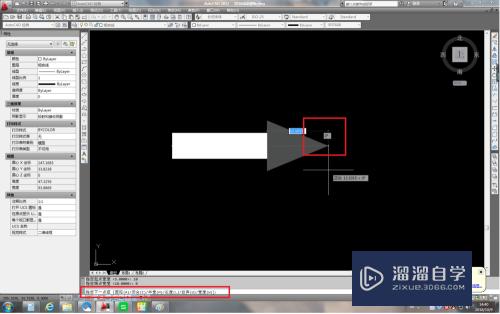

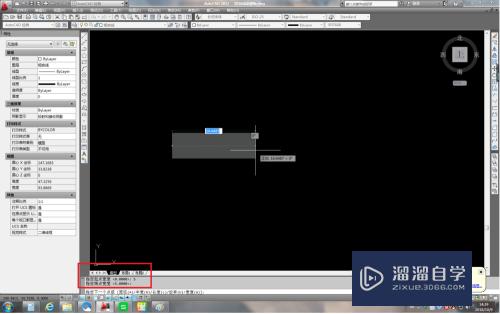

如下图所示。移动鼠标。指定箭头的长度（随意点击一下鼠标左键）

第11步

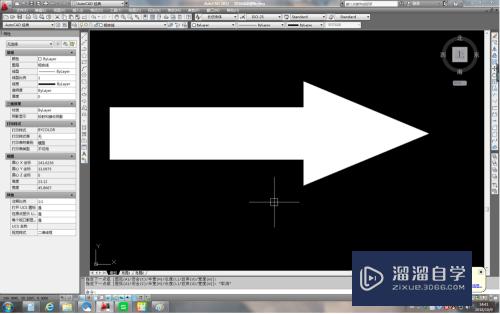

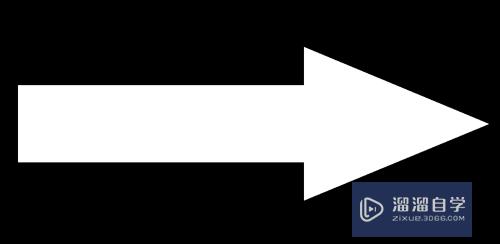

如下图所示。箭头画好了。
