CAD是非常不错的精确绘图软件。我们可以使用各种命令进行绘制图纸。有时候我们拿到的图形素材尺寸不对。我们需要进行缩放。那么CAD图形怎么进行不等比缩放？本次教程来操作给大家参考。

想学习更多的“CAD”教程吗？点击这里前往观看云渲染农场免费课程>>

工具/软件

硬件型号：戴尔灵越15

系统版本：Windows7

所需软件：CAD2020

方法/步骤

第1步

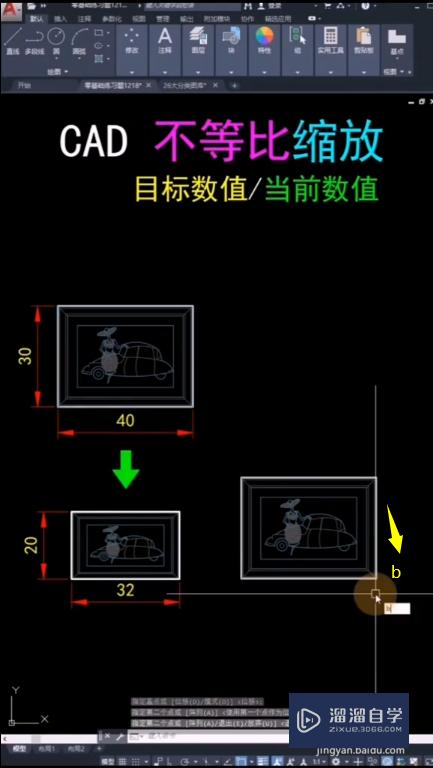

复制一个需要缩放的图形。在空白处输入b。按下空格；

第2步

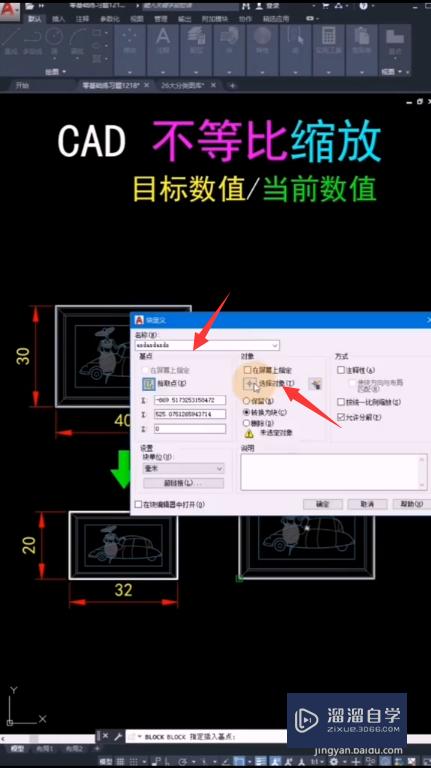

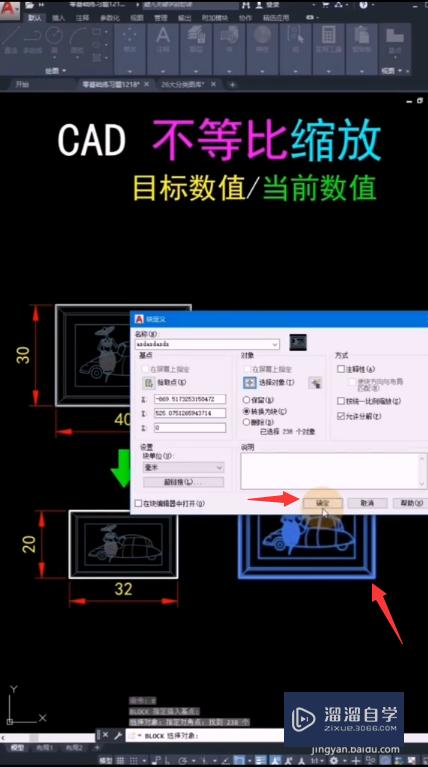

在自定义面板中输入名称。并勾选选择对象。再选中复制的对象。点击确定；

第3步

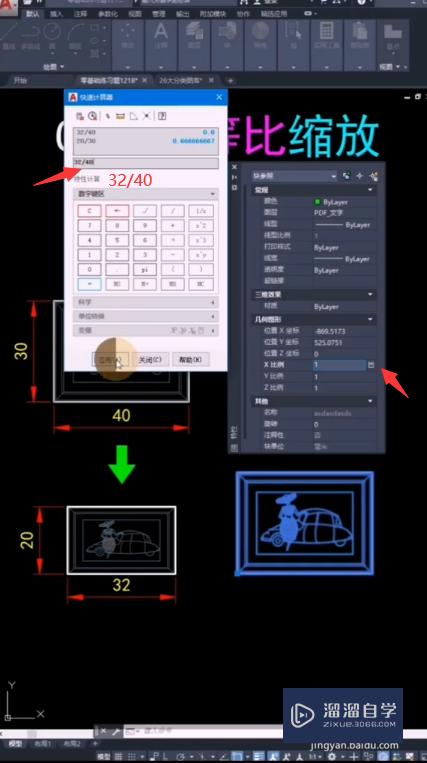

选中复制对象。按住Ctrl+1。在弹出来的面板中。点击x比例后面的计算机图标。输入目标数值32/当前数值40。点击应用；

第4步

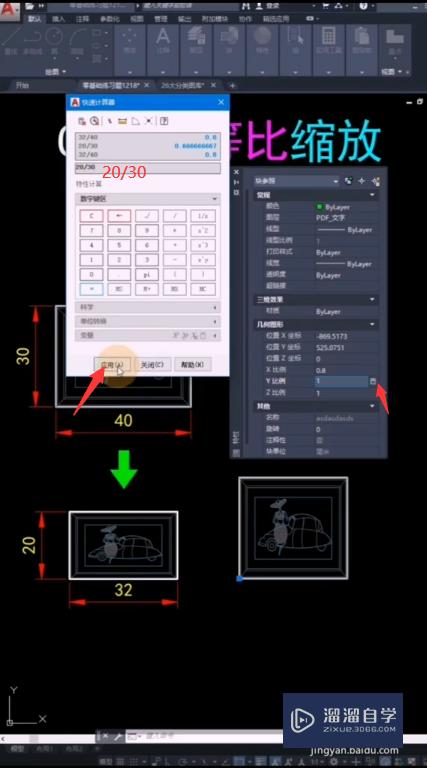

同样再点击y比例后面的计算机图标。输入目标数值20/当前数值30。点击应用；

第5步

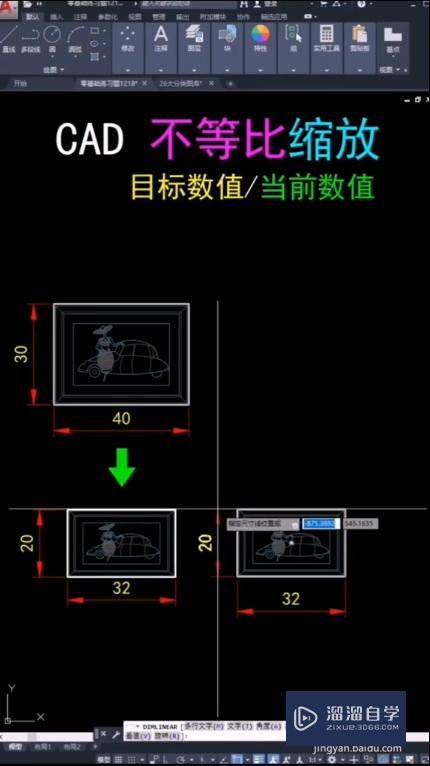

再在空白处输入dli。对缩放后的图形进行一个测量即可完成。
