CAD的bo指令可以从封闭区域创建面域或多段线。面域和封闭多段线在三维中作用不多说。但与pe与region指令不同的是。bo指令生成面域或多段线之后。原有的直线边界仍然还保留着。那么来看看CAD的bo指令怎么一次性去除原有的直线段。

想了解更多的“CAD”相关内容吗？点击这里免费学习CAD课程>>

工具/软件

硬件型号：联想（Lenovo）天逸510S

系统版本：Windows7

所需软件：CAD2013

方法/步骤

第1步

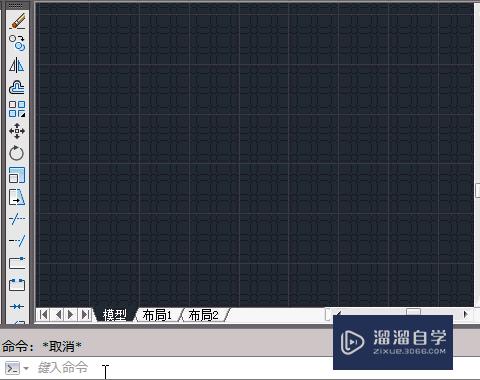

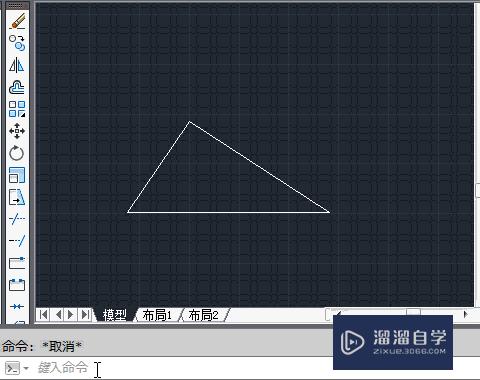

为了方便讲解。我先用直线(Line)指令绘制了一个封闭的三角形。毫无疑问。这个封闭三角形是由三条相互独立的直线段组成的。

第2步

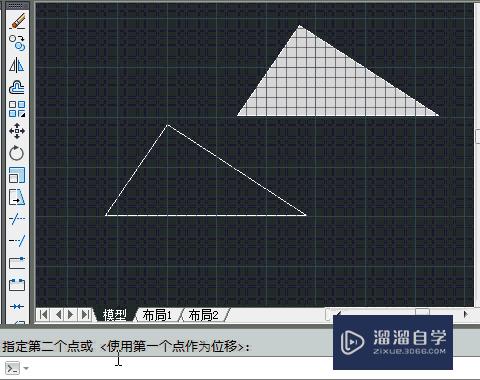

我们先将原闭合的三角形形成一个面域。为了便于观察。我将面域的视觉样式显示为“真实”。然后用Move指令将形成的面域移走。发现原来的三角形边界还保留着。

第3步

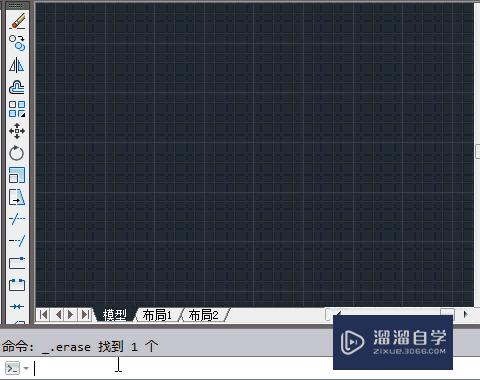

撤销上一步的移动。将面域的视觉样式改为“二维线框”。将这个图形全部框选。接下来是重点！框选之后。将鼠标的指针停留在任意一条直线上。当出现“面域”提示框的时候。按住Shift+鼠标左击。表示已经选中原来的三段直线边界。此时再按delete键。就把直线边界一次性删除了！当我在用Move指令移动面域时。发现原来的边界不复存在！！！

第4步

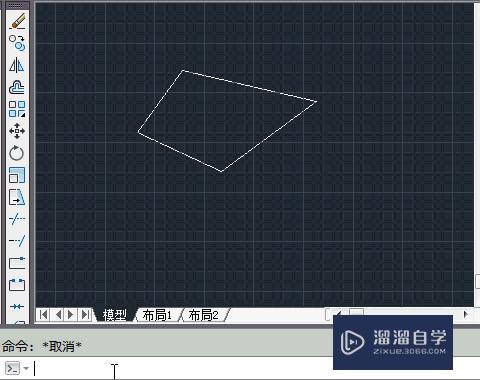

将原封闭的直线段。用Bo指令转化为多线段的情况是不是也是如此呢？首先在CAD绘图区域绘制一个由多条直线段组成的封闭四边形。

第5步

Bo指令之后。不出所料多段线与原直线组成的封闭四边形重合。

第6步

框选整个图形。将鼠标指针靠在其中一边上。当出现提示框的时候。按住Shift+鼠标左键单击。然后按delete删除。
