如何用CAD画出中心线(如何用cad画出中心线条)优质

扫码添加渲大师小管家，免费领取渲染插件、素材、模型、教程合集大礼包！

在我们用CAD绘图时。经常要用到中心线。那么如何用CAD画出中心线呢？下面就让小渲来给大家介绍一下吧。希望对大家有所帮助。

想学习更多的“CAD”教程吗？点击这里前往观看云渲染农场免费试听课程>>

工具/软件

硬件型号：联想（Lenovo）天逸510S

系统版本：Windows7

所需软件：CAD2007

操作方法

第1步

首先打开CAD软件。操作界面如图所示。

第2步

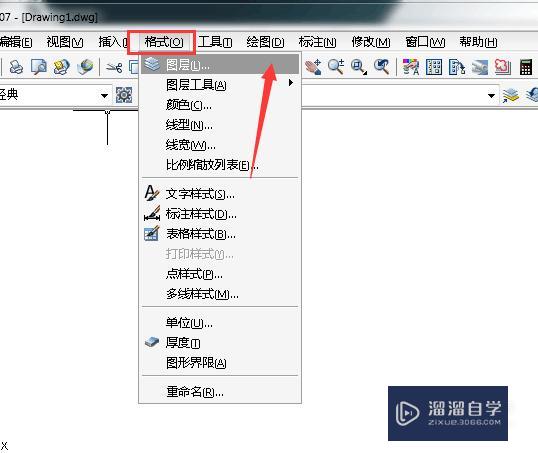

点击格式工具栏的图层。如图所示。

第3步

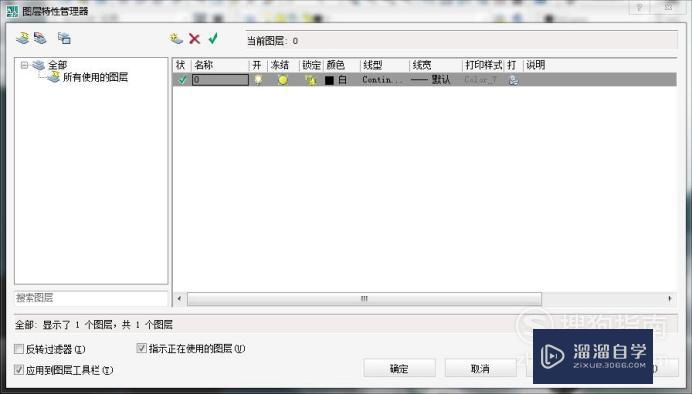

打开图层后的界面如图所示。

第4步

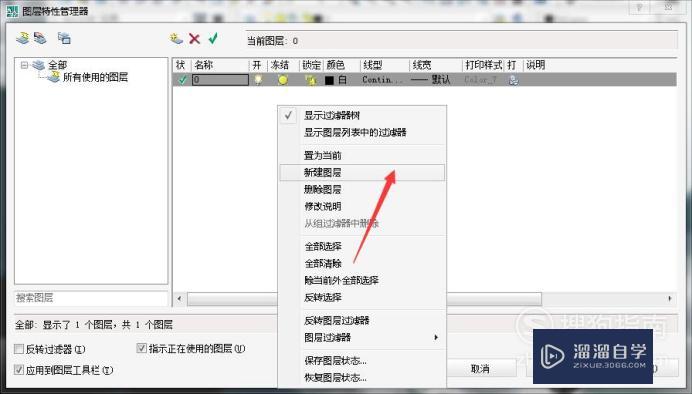

在图层界面下方空白处点击右键。选择新建图层。如图所示。

第5步

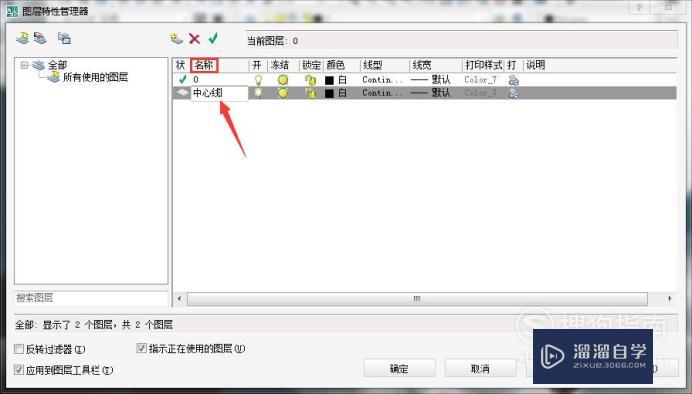

把新建图层的名称改成“中心线”。如图所示。

第6步

点击中心线的线型。如图所示。

第7步

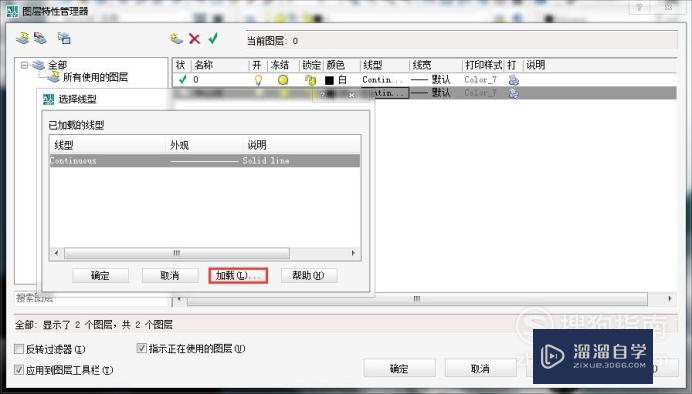

打开线型的界面后。点击加载。如图所示。

第8步

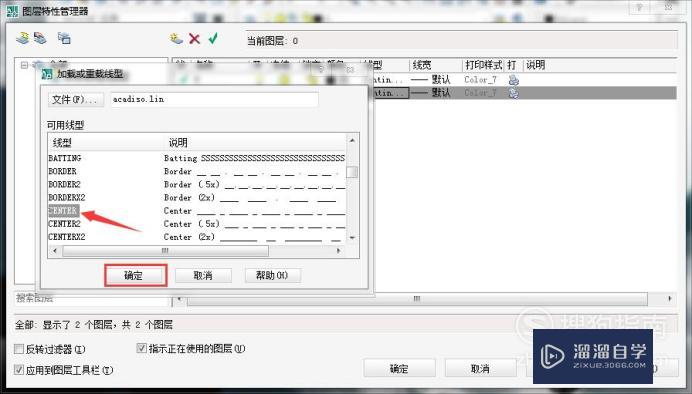

选择“CENTER”线型。点击确定。加载出“CENTER”线型后选择此线型作为中心线的线型。如图所示。

第9步

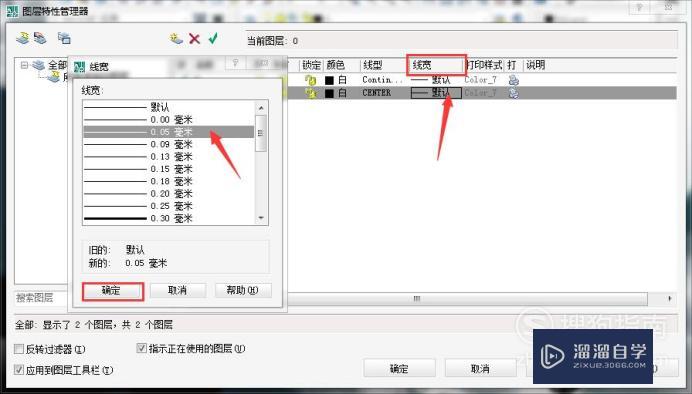

选择中心线的线宽为0.05mm。点击确定。如图所示。

第10步

把中心线置为当前图层。点击确定保存。如图所示。

第11步

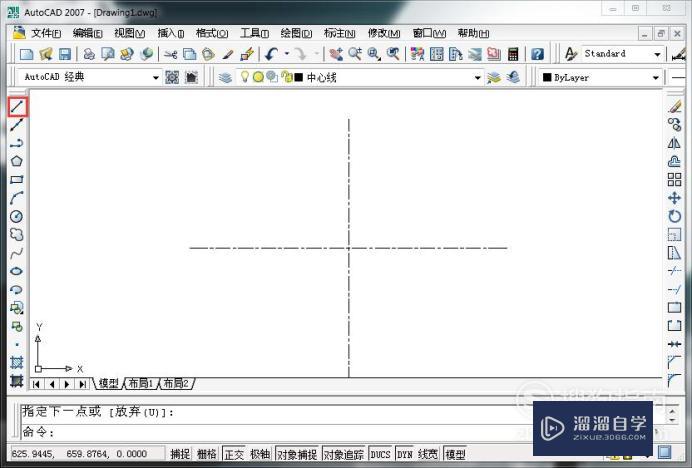

最后使用直线指令画出两条正交的中心线。如图所示。

以上关于“如何用CAD画出中心线(如何用cad画出中心线条)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
