CAD实线怎么变成虚线优质
很多小伙伴刚接触不知道CAD实线怎么变成虚线。其实想要把实线变成虚线。只需要改变线条的线型即可。这个方法也同样适用于其他版本的CAD和Mac系统版的CAD。详细步骤如下。
如果您是第一次学习“CAD”那么可以点击这里。免费观看CAD最新课程>>
工具/软件
硬件型号:联想(Lenovo)天逸510S
系统版本:Windows7
所需软件:CAD2012
方法/步骤
第1步

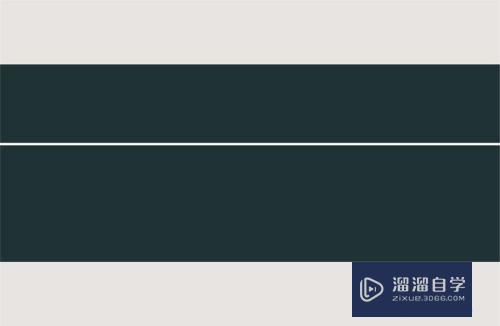

打开CAD软件。选择需要改变的实线。我们以图中的这根线来演示。
第2步
我们选择这个实线。然后点击软件上面的线型控制器。mac版的CAD线型控制在软件界面的右侧。
第3步

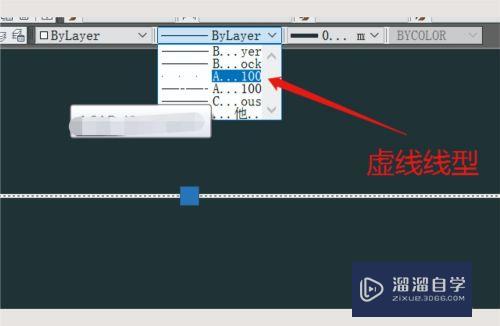

点击线型控制之后。在出现的下拉菜单里有线条的线型。我们选择一个虚线线型即可。
第4步

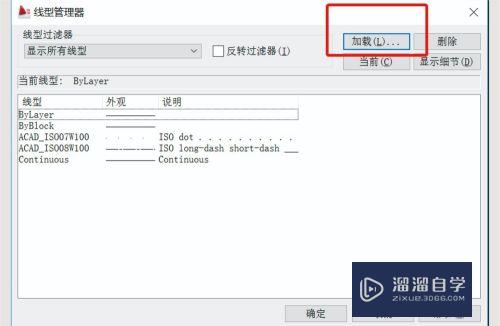

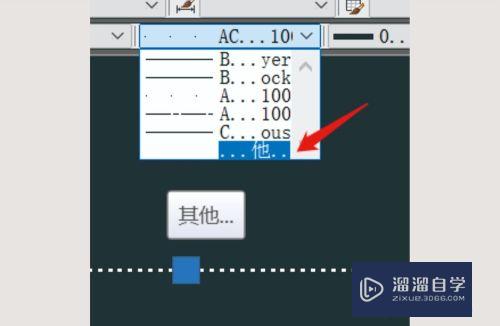

如果是没有虚线。我们点击”其他“。然后在出现的线型管理界面点击”加载“按钮。
第5步

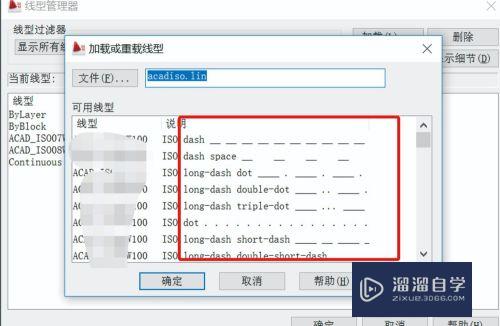

点击加载之后。选择一个合适的虚线线型。点击确定即可。然后在线型管理器里也同样的点击确定。确定加载这个虚线。
第6步

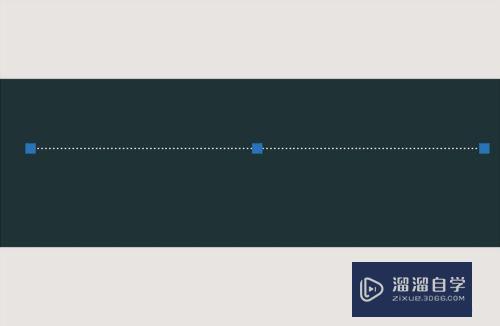

然后回到线条界面。选择线条。然后点击线型控制。找到刚刚加载的虚线。这样就把实线变成虚线了。
第7步
总结:
线条的显示是根据线型来的
使用线型控制。可以选择虚线线型来让实线变成虚线
线型控制里没有虚线线型。需要在线型控制器里加载虚线线型
以上关于“CAD实线怎么变成虚线”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦!
