在CAD软件中。阵列有很多种。其中最常用的就两种。那就是矩形阵列和环形阵列。我们在画图的时候也可以使用这两种真累方式。那么CAD用环形阵列怎么绘制图形？小渲这就操作给大家看看。

云渲染农场还为大家准备了“CAD”相关视频教程。快点击查看>>

工具/软件

硬件型号：机械革命极光Air

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

首先我们打开CAD软件

第2步

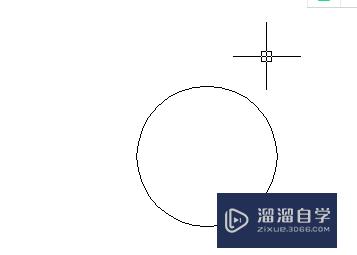

点击【绘图】-【圆】按钮。启动圆命令。在绘图区域任一点确定为圆心。绘制一个直径为35的圆

第3步

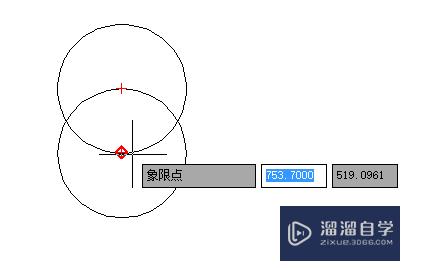

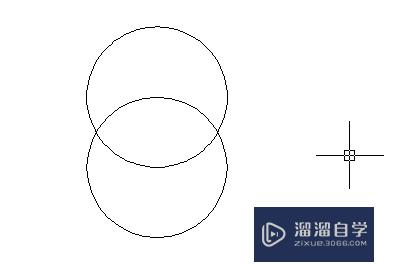

选取圆为对象。点击【修改】-【复制】按钮。利用对象捕捉功能捕捉圆的下端点为基点。复制一个圆到圆的中心

第4步

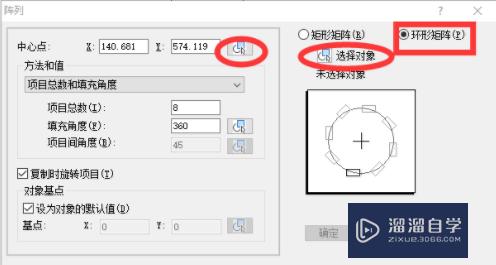

在命令栏输入ARRAY命令。系统弹出如图所示的“阵列”对话框

第5步

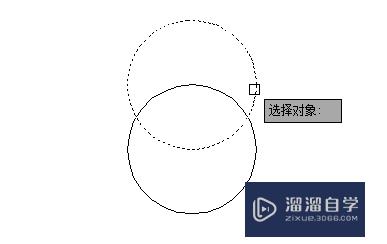

点击【选择对象】按钮。此时对话框暂时关闭。在绘图区域选取复制的圆为对象

第6步

此时回到对话框。点击中心点按钮。选取圆心为中心点

第7步

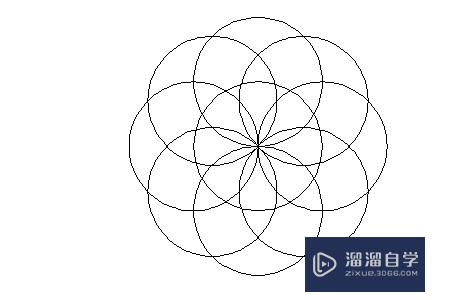

选取项目总数为8个。点击确定按钮。即可得到如下图形

第8步

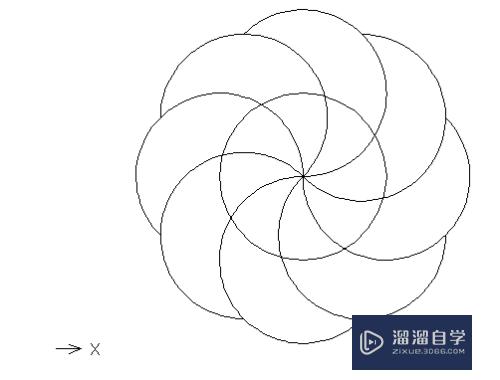

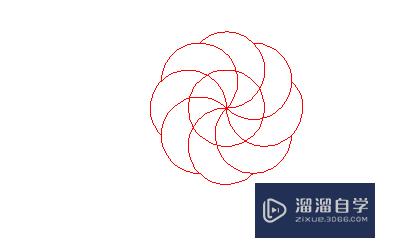

然后使用分解命令（X）将图形打散。然后点击【修改】-【修剪】命令。去掉多余的线段。即可在CAD中绘制得到下图
