CAD是非常不错的精确绘图软件。我们可以使用各种命令进行绘制图纸。软件中还有很多工具。可以帮助我们更好的进行图形的绘制。那么CAD四条不相交直线怎么合并成矩形？小渲来操作给大家看看吧！

图文不详细？可以点击观看【CAD免费视频教程】

工具/软件

硬件型号：戴尔灵越15

系统版本：Windows7

所需软件：CAD2018

方法/步骤

第1步

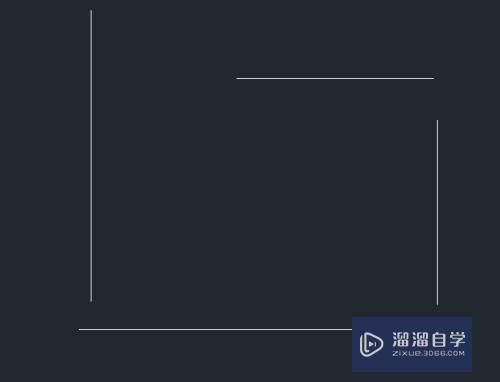

打开AutoCAD2018绘图软件。点文件。新建一个如图所示的绘图文档。然后绘制出四条不相交的直线。

第2步

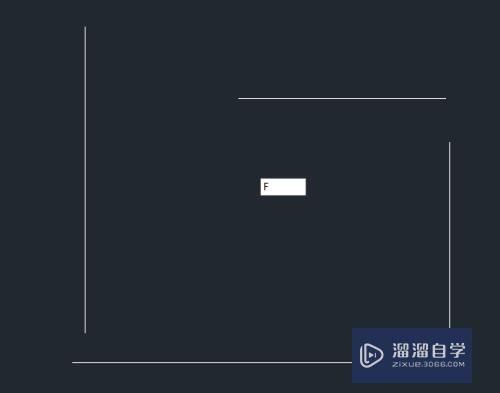

输入倒圆角f命令。如图所示。

第3步

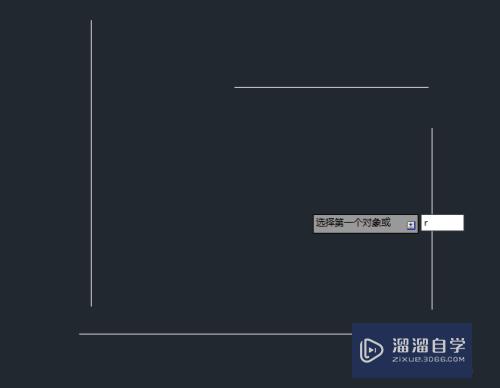

按空格。按照提示。输入r。

第4步

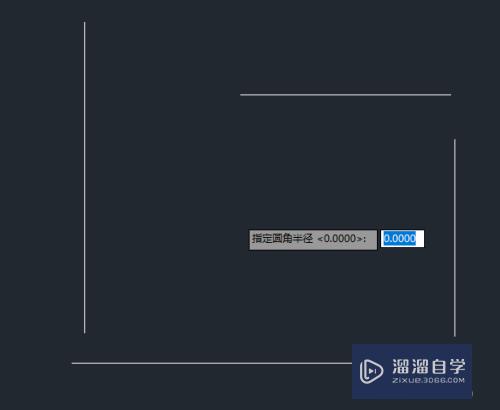

按空格。指定圆角半径。这里输入0。

第5步

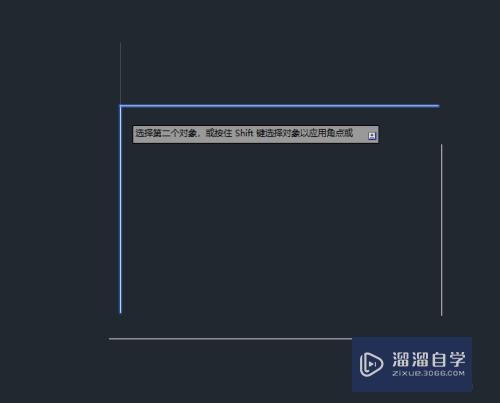

然后选择要倒角的二条不同角度的线。如图所示。

第6步

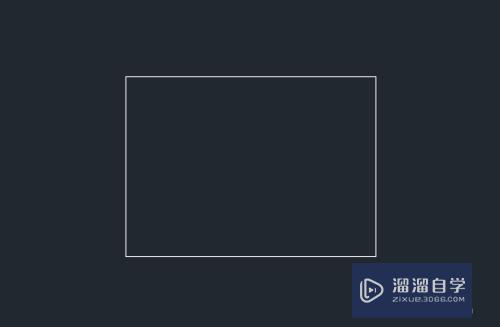

接下来只要按空格。重复步骤5的操作即可。最终我们把四条不相交直线合并成了一个矩形。

以上关于“CAD四条不相交直线怎么合并成矩形(cad四条不相交直线怎么合并成矩形图)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
