CAD是目前比较专业的绘图软件。一些图纸比较严谨。在绘制之前就已经确认好了尺寸。我们只能够安装这个尺寸去绘制。但是CAD偏移实际尺寸和设定尺寸不符怎么办？小渲来告诉大家解决方法吧！

想要玩转“CAD”。快点击此入口观看免费教程→→

工具/软件

硬件型号：戴尔灵越15

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

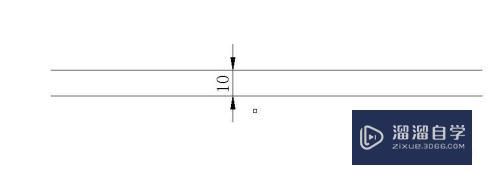

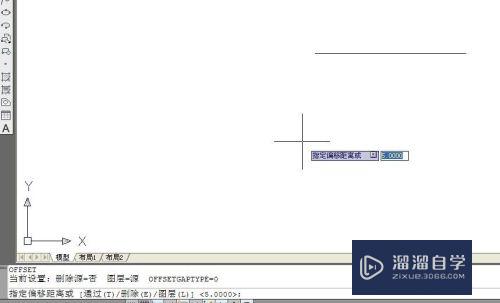

举个例子来说明。按偏移5mm为例。在CAD中设置偏移量为5mm。实际偏移量为10mm【如下图】

第2步

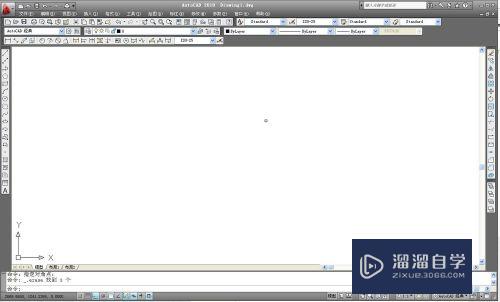

打开CAD软件。进入绘图界面。

第3步

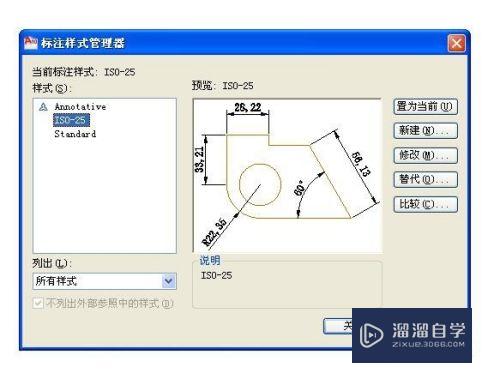

在命令行里面输入命令“D”进入“标注样式编辑器”对话框。在"样式"栏中选择所要修改的样式【以ISO-25为例】。在点击右边的“修改（M）”按钮。

第4步

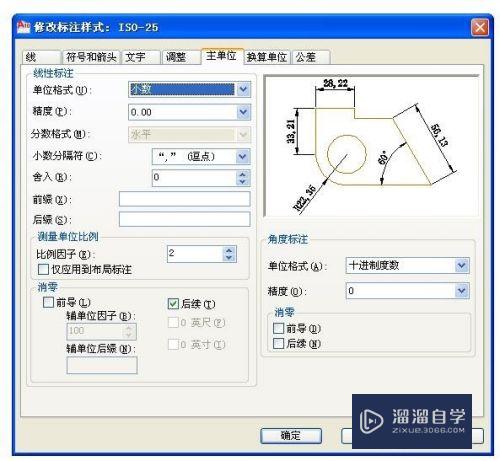

进入“修改标注样式：ISO-25”对话框。对话框中选择“主单位”选项。在“测量单位比例”里面修改比例因子【把2改为1】。点击“确认”。返回“标注样式编辑器”对话框。再点击“置为当前（U）”。选择“关闭”即可。

第5步

重新画一条直线。设定偏移量5mm。点击偏移。在标注尺寸查看实际偏移量是否为5mm。

第6步

如果需要设置不同比例。也可以在”测量单位比例”设置不同的比例。

以上关于“CAD偏移实际尺寸和设定尺寸不符怎么办”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
