CAD是目前使用广泛的电脑辅助设计软件。常应用于建筑工程图纸的绘制。在这类图纸中。我们经常会需要便捷方向。那么CAD制图中怎么加入指北符号？其实很简单。下面就来告诉大家。

图文不详细？可以点击观看【CAD免费视频教程】

工具/软件

硬件型号：华硕无畏15

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

电脑打开CAD。点击圆工具。

第2步

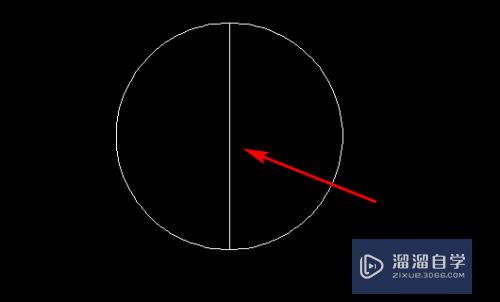

画一个圆。然后给圆画一条中心辅助线。

第3步

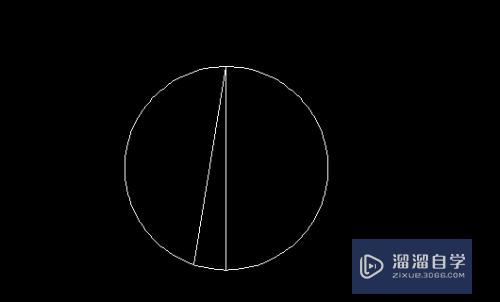

然后根据中心辅助线画一条斜线。

第4步

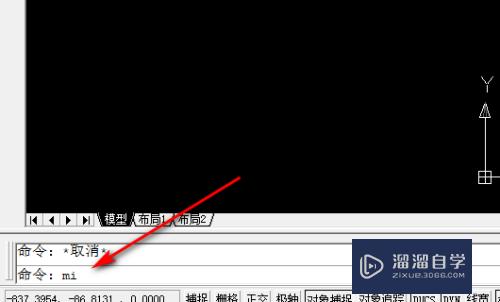

输入镜像命令MI。

第5步

选择刚才画的斜线。进行镜像后把中心线删除。

第6步

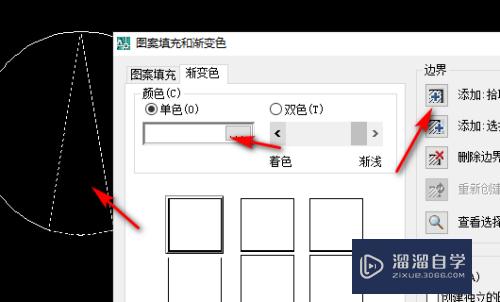

输入H。进入填充页面。选择填充白色。

第7步

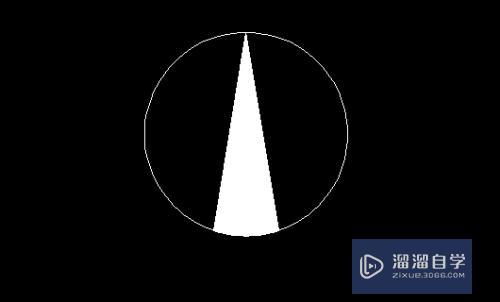

添加确定。就可以只箭头填充好。

第8步

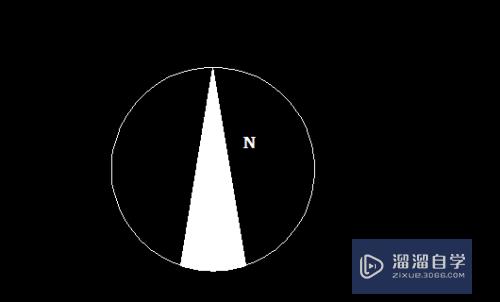

最后输入一个N字即可。指北符号完成。
