CAD软件的工具众多。其中倒圆角命令作为CAD相当基础和常规的命令。相信大家都有一定程度的认识。其实越是基础的命令。应用得当。越能够发挥提高工作效率的作用。今天就一起来熟悉一下CAD倒圆角fillet命令怎么用的吧！

工具/软件

硬件型号：小新Pro14

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

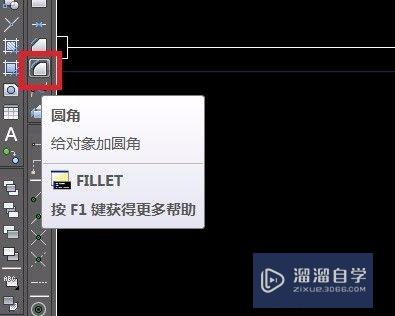

倒圆角命令在工具栏“修改”-命令“圆角”。如图。点击该图标。命令执行。也可以在命令栏输入“F”并回车执行同样的命令。

第2步

在提示栏可以看到当前设置的圆角半径。并提示一共有5个参数值可以输入。

我们来逐个梳理下这几个参数。

第3步

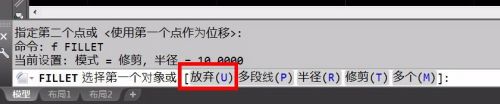

第一个参数 - 放弃（U）。可以将前面的误操作取消。值得注意的是。取消的不是上一个已经完成的倒圆角命令。而是正在执行中的倒圆角命名。主要是选择了M参数。可以选择多个对象执行多个倒圆角命令的情况。

第4步

第二个参数 - 多段线（P）。可以一次选中一个多段线对象。对所有的角点一次性的完成倒圆角的命令。如果不使用P参数。则默认倒圆角命令选择的多段线里面的子对象。一次只能够对一个角部做倒角处理。

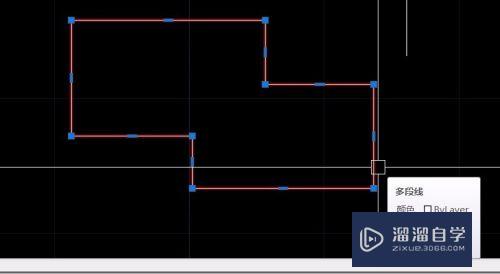

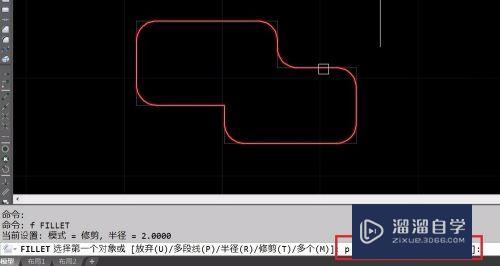

如下图示例。这个多段线对象有8个角。如果不使用多段线（P）参数的话。想完成全部倒角工作。还是需要花些时间的。使用P参数。只需要一次选择就完成了。

第5步

第三个参数 - 半径（R）。这个比较容易理解。就是设置倒圆角的半径值。设置合乎制图要求的半径至关重要。

第6步

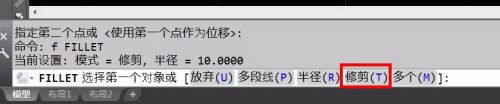

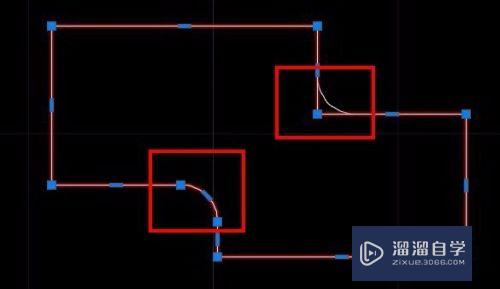

第四个参数 - 修剪（T）。是一个开关参数。默认是开启状态。修剪开启和关闭状态下的倒圆角命令执行后的效果。左下角是修剪开启的状态。右上角是修剪关闭的状态。

第7步

第五个参数 - 多个（M）。这也是一个很实用的参数。当需要设置多个倒圆角的时候。选择上这个参数能够提高些工作效率。不然每执行完一个倒角。程序就会结束。反复执行命令必然降低工作效率。

第8步

倒圆角命令的介绍就到这里。欢迎大家留言讨论使用技巧。
