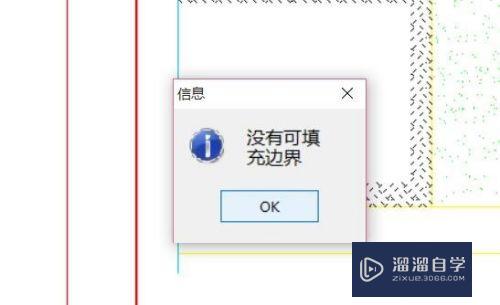

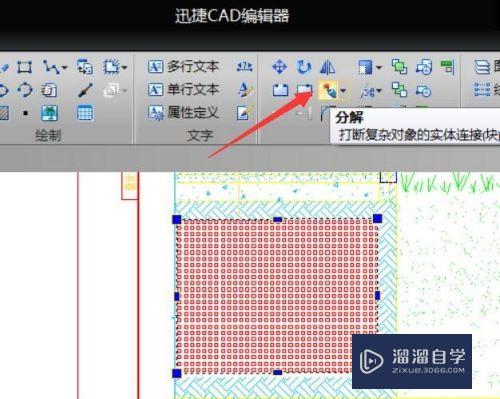

CAD软件在进行绘制平面图之后。为了让图形更加贴合我们想要表达的物体。我们会进行图案的填充。但有还是在填充的时候。获取不到便捷。那么CAD填充未找到有效边界区域怎么办？大家可以试试下面的方法。

工具/软件

硬件型号：联想（Lenovo）天逸510S

系统版本：Windows7

所需软件：迅捷CAD

方法/步骤

第1步

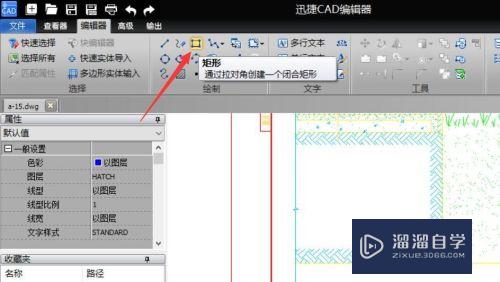

对于CAD图纸中开放区域的填充方法。其基本思路是通过绘制辅助封闭区域实现填充图案操作。对此先先选择绘图工具。如图所示：

第2步

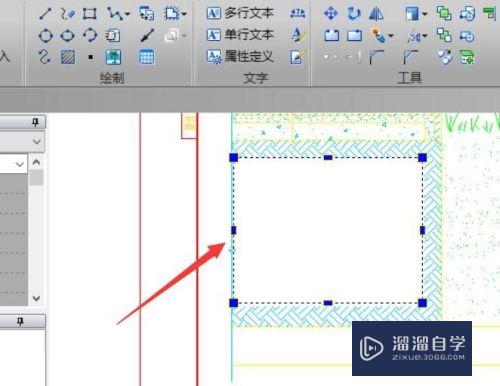

接下来就可以利用绘图工具对开放区域进行“封闭化”处理。即绘制由于填充图案的与目标对象相重叠的封闭区域。

第3步

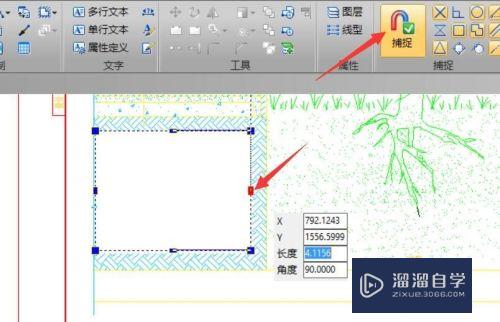

为了实现对特定区域的最佳填充效果。我们可能需要借助“捕捉”工具对所绘制折图形进行精确调整。如图所示：

第4步

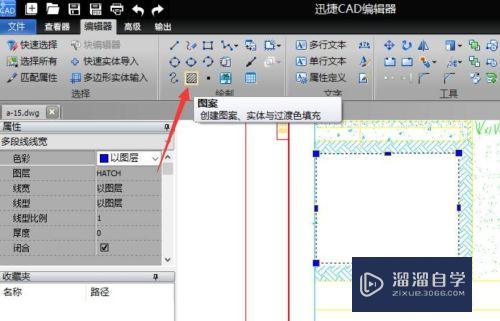

待完成封闭区域的微调操作后。我们就可以在选中封闭区域的同时。在“编辑器”选项卡-“绘制”列表中点击“图案”按钮。

第5步

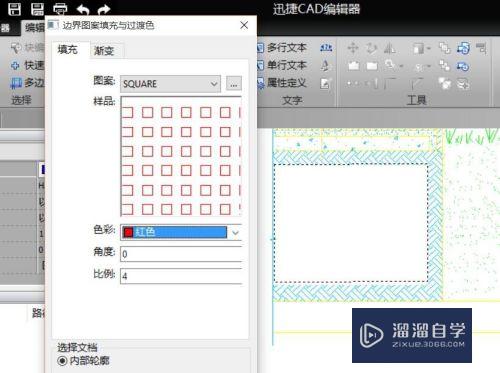

此时将弹出如图所示的“填充图案”窗口。切换到“图案”选项卡。点击“类型”下拉列表以选择相应的填充图案。

第6步

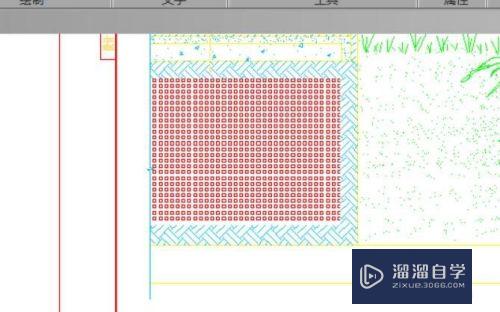

最后就完成了区域图案的填充操作。之后我们还需要选中之前的辅助区域线条。并进行删除操作。之后才完成了整个开放区域的填充操作。

以上关于“CAD填充未找到有效边界区域怎么办(cad填充未找到有效边界区域怎么办呢)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
