CAD填充图案时怎么画边界线(cad填充图案时怎么画边界线条)优质

扫码添加渲大师小管家，免费领取渲染插件、素材、模型、教程合集大礼包！

大部分情况下CAD里画图好之后。经常会进行图案的填充。但是填充图案的边界丢失。边界又是不规则。一点一点的描是不现实的。所以CAD填充图案时怎么画边界线？小渲来分享一个技巧给大家。

工具/软件

硬件型号：联想（Lenovo）天逸510S

系统版本：Windows7

所需软件：CAD2018

方法/步骤

第1步

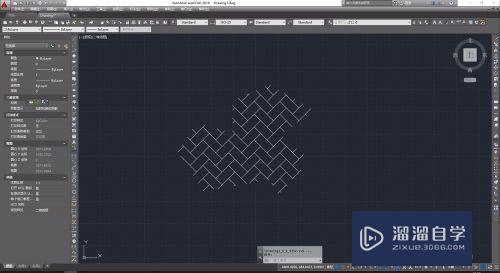

首先我们打开一个需要编辑的cad填充图文件。

第2步

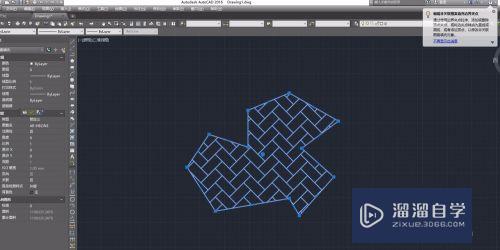

我们点击选中该填充图案。会发现边界线就出来了。此时我们可以点击各节点拉伸编辑填充图案。却不能以图形的方式显现边界。

第3步

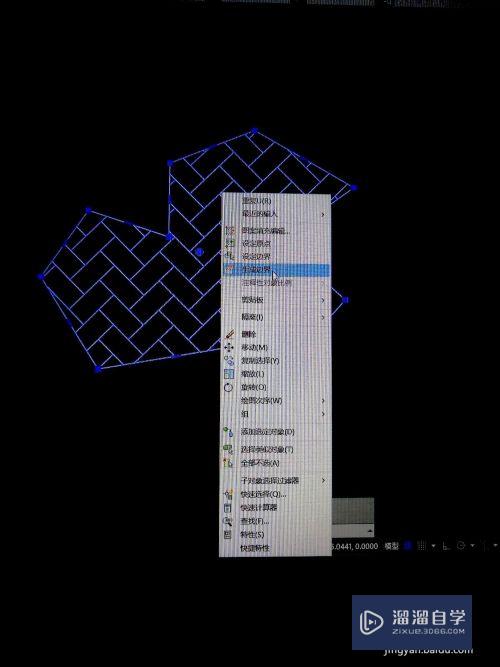

在选中的图上单击右键。点选“生成边界”。即完成了边界的编辑

第4步

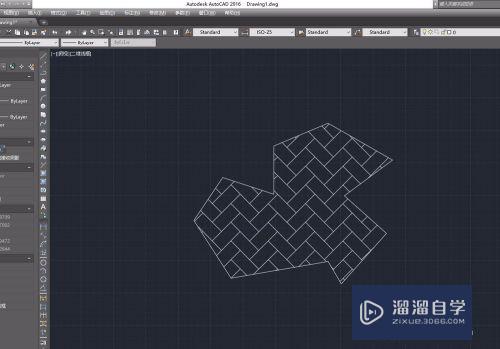

我们退出选择。就可以看见边界已经出现了哦。

总结

1。选中填充图案；

2。右键单击出现菜单栏；

3。选择“生成边界”

4。完成边界。
