CAD是一款非常实用的绘图建模软件。软件的应用领域广泛。如建筑。土木工程。电器工程和制造业等。都非常的受欢迎。有时候借助软件的便利。我们可以快速的生成想要的效果。下面就来操作给大家看看CAD9.0中怎样生成柱状图。

工具/软件

硬件型号：华硕无畏15

系统版本：Windows7

所需软件：CAD9.0

方法/步骤

第1步

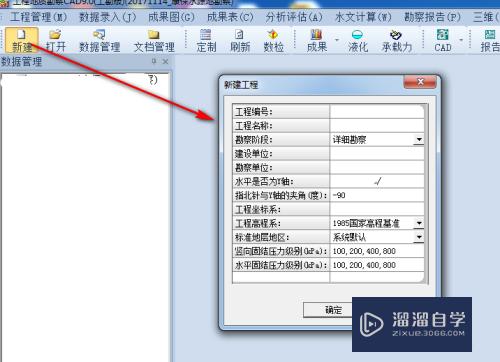

打开理正工程勘察CAD9.0。点击菜单中“新建”图标。弹出新建工程对话框。

在对话框中输入相关工程信息。并设置平面图标坐标系等。

第2步

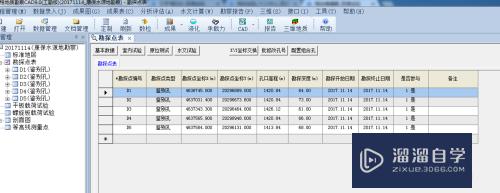

确定后双击数据管理框中“勘探点表”。在右侧勘探表中依次添加钻孔。

第3步

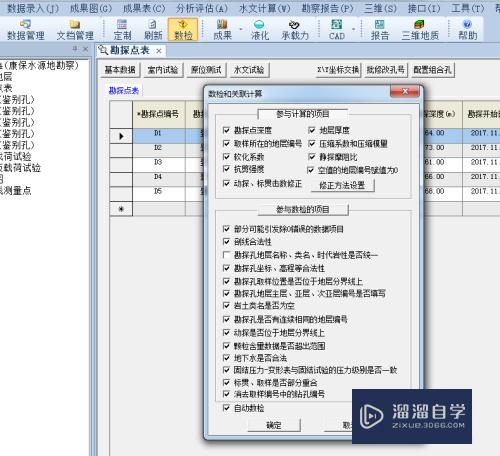

钻孔数据添加完成后。点击菜单中“数检”。弹出数检与计算对话框。

第4步

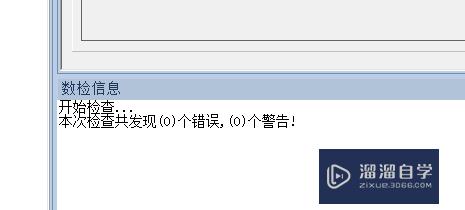

数检完成后。提示无错误可以开始生成柱状图。

第5步

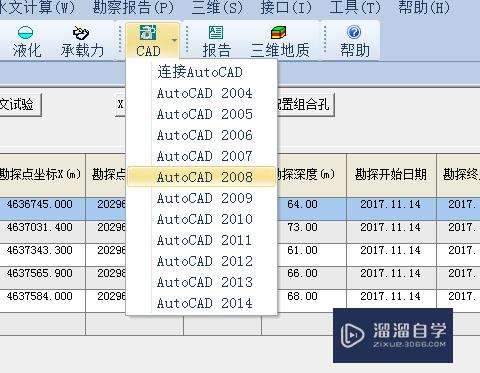

点击菜单“CAD”。弹出下拉菜单选择“CAD2008”。进入CAD2008中。

第6步

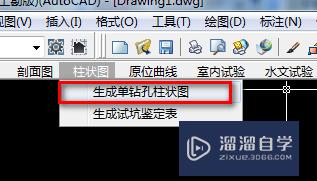

在cad2008中选择勘察CAD菜单中“柱状图”。点击“生成单孔柱状图”。

第7步

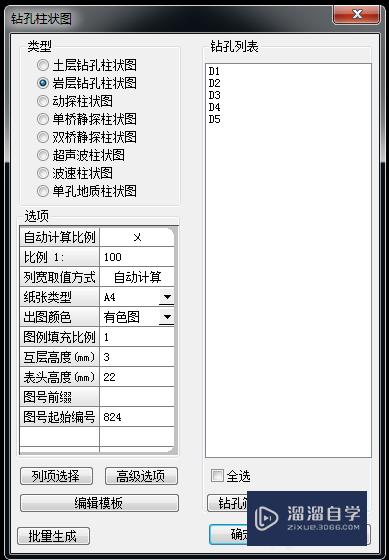

弹出钻孔柱状图设置对话框。

类型：岩层钻孔柱状图

选项：纸张选择A4。出图颜色：有色图纸。自动计算比例选择×。在比例中输入100。其他默认。

第8步

在钻孔列表中点击钻孔号则为选中要出的钻孔柱状图。如果全部出。则在下方“全选”出打钩。

第9步

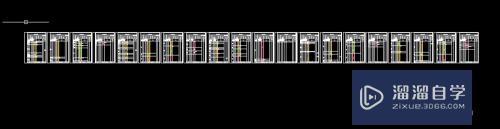

单击确定后。在空白处点击。开始生成柱状图。
