不同的CAD图纸上。都会发现图纸上边有着标注。虽然标注的有所不同。但其中就以尺寸标注。文字标注最多。软件的文字样式很多。那么CAD的字段field怎么用？大家可以试试下面的方法。

工具/软件

硬件型号：机械革命极光Air

系统版本：Windows7

所需软件：CAD2014

直接插入字段

第1步

字段不仅可以单独插入。也可以在单行文字。多行文字。属性文字的值中插入字段。和其他文字一样。使用字段之前要设置好文字样式。

单独插入字段的话。直接输入field命令。或者在菜单或工具面板中执行字段命令；弹出对话框。如图所示。

第2步

如果只是要插入预设好的字段操作非常简单。直接在左侧列表中选择“字段名称”。在右侧列表中选择一个符合自己要求的“样例”。然后点“确定”按钮后在图面上确定位置即可。

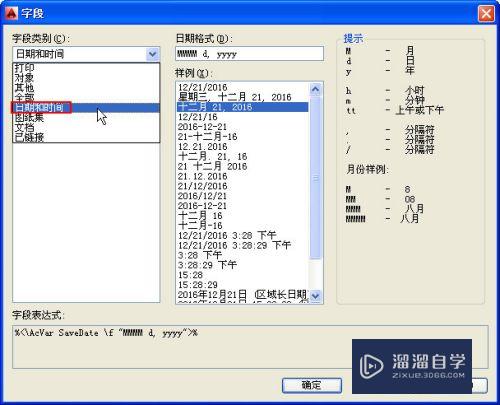

由于预设的字段比较多。为了更快找到自己需要的字段。可以现在“字段类别”中选择需要的类别。例如在类别中选择“打印”或“日期和时间”。下面列出的名称就少多了。选起来会更方便。

第3步

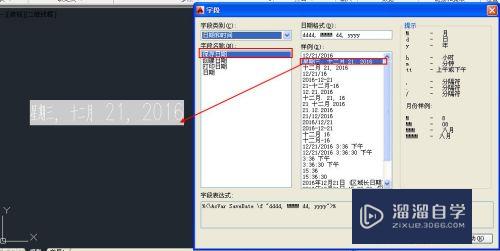

只左侧的字段名称中选择保存日期。在右侧的样例列表中选择一种我们需要的形式。然后单击确定按钮。关闭字段对话框。按提示在图面上确定字段插入的位置。

第4步

为了区别于普通的文字。字段插入后可以看到灰色的背景。

双击字段。可以弹出多行文字编辑器。我们可以在字段的基础上添加其他文字

第5步

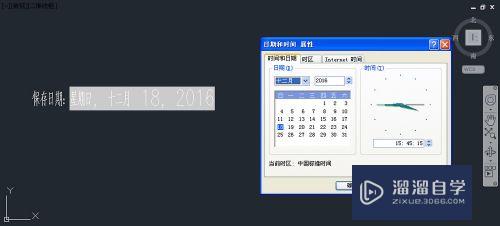

如果想看到字段变化的效果。我们可以尝试着修改一下系统时间。然后再保存一下图纸。

在多行文字或单行文字中插入字段

第1步

如果要把字段插入普通的文字中间。在写单行文字和多行文字时右键。右键中都会有“插入字段”。也可以按快捷键CTRL+F。多行文字编辑器的面板中也有插入字段的按钮。

属性文字中添加字段

第1步

如果你的图框用的是属性块。也可以在定义属性文字时插入字段。“属性定义”对话框的属性值的后面有一个“插入字段”的按钮。点此按钮可以在属性中插入字段。如图所示。

用字段标注面积或长度

第1步

字段不仅可以设置日期。比例。还可以提取对象的属性。如长度。面积。半径等。这些字段也会随图形的变化而自动变化。下面看一下如何用字段来标注一个圆的面积。

绘制一个圆。执行字段命令。在字段类别中选择“对象”。单击选择对象按钮。拾取圆。在属性中选择面积。后面还可以设置数字的格式。如图所示。

第2步

单击确定按钮。关闭字段对话框。在图中单击确定字段的位置。如图所示。

第3步

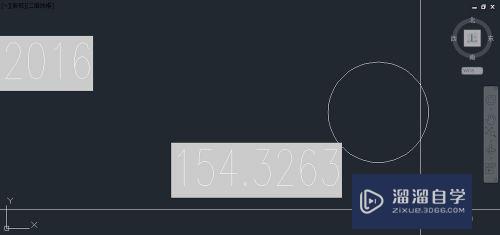

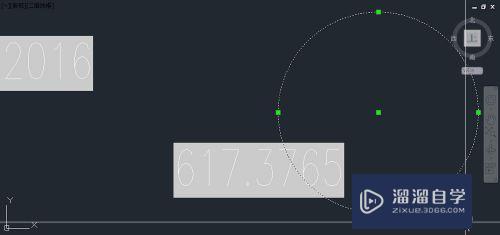

选中圆。拖动夹点。改变圆的大小。然后输入RE。回车。更新字段。观察面积字段的变化。如图所示。

第4步

如果感兴趣。还可以尝试用字段标注对象的其他属性。

小结

第1步

在字段对话框中提供了大量预设的字段。当我们选择一个字段的时候就可以看到对话框下面会显示“字段表达式”。如果感兴趣。可以研究一下。

不过我觉得目前预定义的字段对于大多数普通设计人员来说完全够用了。我对CAD编程方面也不太了解。无法给大家太多指导。后面从网上介绍动态反应文字的文章中Diesel表达式的文章中摘取两个例子。看看对大家有没有帮助。
